Narzędzie Otwór - Zastąpienie wykończenia

Dokładniejsze modelowanie, wyświetlanie i dokumentowanie elementów otworów - aby umożliwić większą elastyczność projektowania, zwłaszcza w przypadku otworów w kontekście architektonicznym.

•Nowy panel Model, podobnie jak inne narzędzia, umożliwia nadpisywanie oddzielnie powierzchni otworu wytłoczenia i zakończeń

•Nowe pola Zestawień dla otworów do ustawiania powierzchni malowanych i nazw powierzchni

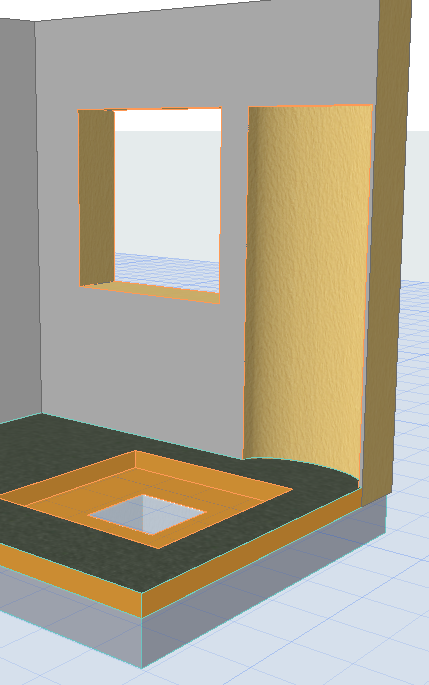

Do tej pory otwory automatycznie wykorzystywały tę samą powierzchnię, co element, co cięty element.

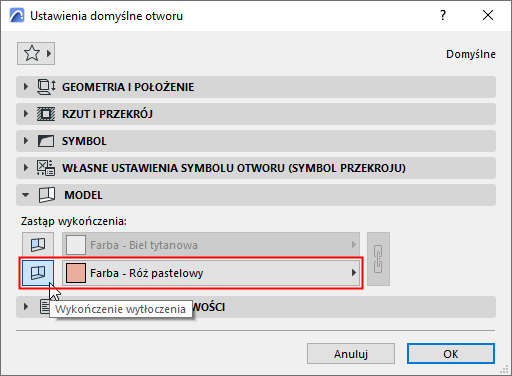

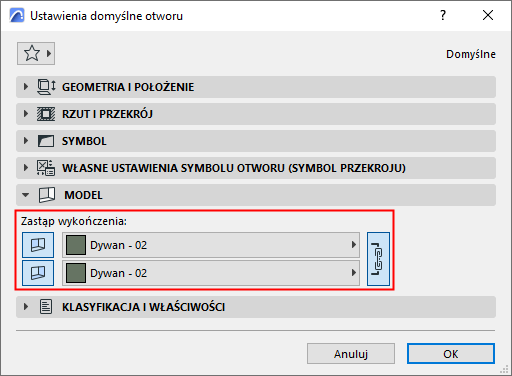

Od wersji Archicad 26 można korzystać z nowego panelu Model w ustawieniach otworów. Pozwala on przypisać Zastąpienia wykończenia - osobno dla wytłoczenia otworu (w miejscu, w którym przecina on otwór) i/lub dla zakończenia otworu (w miejscu, w którym przecina on inny element, np. wnękę).


Ta funkcja pozwala bardziej realistycznie wyświetlać otwory w ich kontekście architektonicznym.

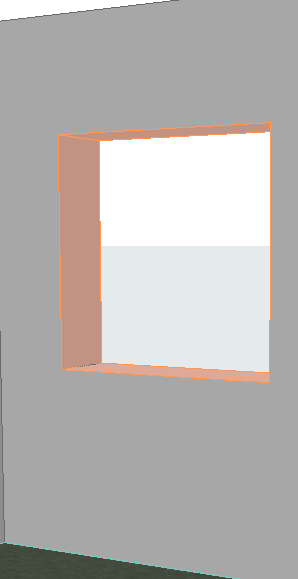

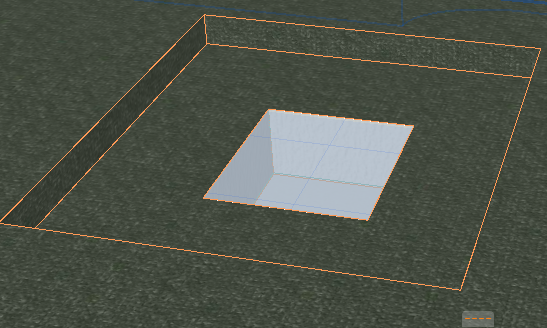

OverrideOpeningSurfaceModel1.png   OverrideOpeningSurfaceModel2.png
