Automatyczne generowanie obciążeń zmiennych

Do tej pory strefy w Archicadzie służyły przede wszystkim do kategoryzowania przestrzeni.

Od wersji Archicad 26 dane strefowe są przeliczane na wartości obciążenia zmiennego. Nowe polecenie automatycznie generuje obciążenia zmienne na podstawie kategorii obciążeń, które zostały zmapowane do klasyfikacji. Za każdym razem, gdy model ulega zmianie, można łatwo, jednym kliknięciem, zaktualizować obciążenia zmienne.

Dzięki tej funkcji inżynierowie konstrukcyjni mogą uzyskać dostęp do szczegółowych informacji bezpośrednio z modelu fizycznego, co pozwala na szybszą koordynację modelu i ogranicza konieczność ręcznego wprowadzania danych.

Jak to działa?

•Zmapuj strefy (poprzez ich klasyfikację) do odpowiedniej kategorii obciążenia

•Kategorie obciążeń określają wartości obciążenia zmiennego. Archicad zawiera domyślne definicje kategorii obciążeń (oparte na normie EN1991-1-1:2002 - Eurokod 1: Oddziaływania na konstrukcje - Część 1-1: Działania ogólne), które można dostosować do własnych potrzeb.

•W Modelu Analitycznym Konstrukcji: wykorzystaj Projekt > Elementy analtyczne konstrukcji > Generuj/aktualizuj obciążenie zmienne

Które strefy generują obciążenia zmienne?

•Obciążenia zmienne są generowane dla stref, które spełniają następujące warunki:

•Strefa jest sklasyfikowana (Ustawienia strefy)

•Klasyfikacja strefy jest mapowana do kategorii obciążenia (okno dialogowe Mapowanie obciążeń)

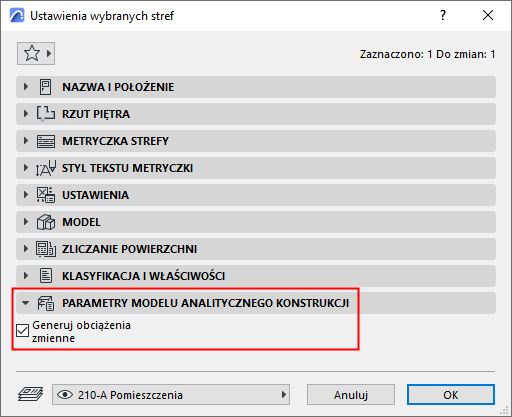

•pole wyboru "Generuj obciążenia zmienne" jest aktywne (Ustawienia strefy)

Sprawdź kategorie obciążenia

Otwórz okno dialogowe z menu Opcje > Kategorie obciążenia

Dla każdej kategorii należy przejrzeć i ustawić wartości obciążenia zmiennego, jeśli to konieczne, lub utworzyć nową kategorię obciążenia.

Uwaga: Jednostka wartości (np. KN/m2) pochodzi z ustawienia Siła powierzchniowa w Preferencjach projektu > Jednostki dla obciążeń konstrukcyjnych

Uwaga 2: Podane wartości domyślne są oparte na normie EN1991-1-1:2002 - Eurokod 1: Oddziaływania na konstrukcje - Część 1-1: Działania ogólne

Skonfiguruj mapowanie obciążenia

Otwórz Opcje > Mapowanie obciążenia

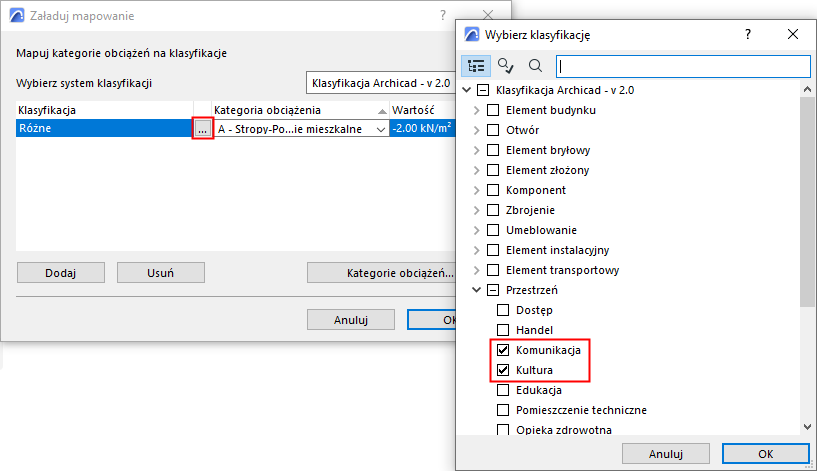

Użyj tej tabeli, aby przyporządkować klasyfikacje (lewa kolumna) do kategorii obciążenia.

Do każdej kategorii obciążenia można przypisać jedną lub więcej klasyfikacji stref: w tym przypadku klasyfikacje "Sala konferencyjna" i "Biuro" są mapowane do jednej kategorii obciążenia.

Polecenie Generuj obciążenia zmienne

1.Upewnij się, że Model analityczny konstrukcji jest włączony.

2.Użyj opcji Projekt > Elementy analityczne konstrukcji > Generuj/Aktualizuj obciążenia zmienne.

3.Sprawdź uzyskane obciążenia powierzchni w 3D.

Aktualizuj obciążenia zmienne

Gdy model się zmienia, można w ten sam sposób aktualizować obciążenia zmienne:

Użyj opcji Projekt > Elementy analityczne konstrukcji > Generuj/Aktualizuj obciążenia zmienne.

W razie potrzeby nowe obciążenia zmienne są tworzone, aktualizowane lub usuwane, tak aby odzwierciedlić zmiany w modelu (np. geometrię lub klasyfikację strefy).
