Obsługa belek i słupów stożkowych/wielosegmentowych w programie SAF Export

Obecnie, dzięki bardziej precyzyjnemu eksportowi i importowi belek stożkowych lub wielosegmentowych oraz słupów o różnych profilach, możliwe są dokładniejsze obliczenia analityczne.

Model analityczny konstrukcji może teraz eksportować do formatu SAF (Structural Analytical Format) wszystkie potrzebne przekroje, a nie tylko jeden profil zastępczy, jak we wcześniejszych wersjach.

Obsługa różnych przekrojów to nowa, dodatkowa opcja w programie Archicad 26. Wybierz tę opcję na późniejszych etapach rozwoju projektu, wymagających dokładniejszych obliczeń

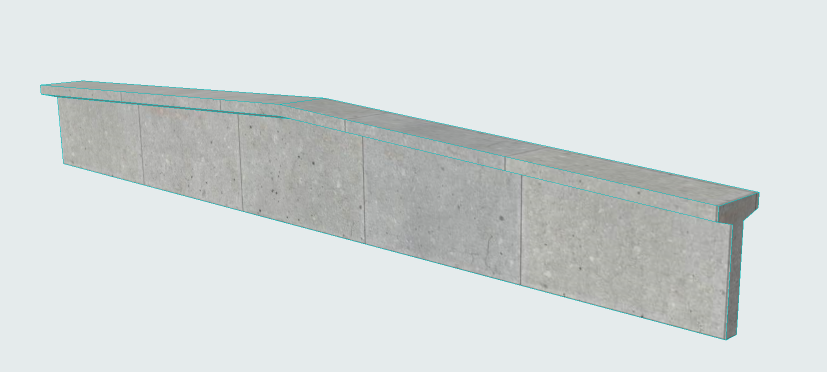

Oryginalny model fizyczny w programie Archicad

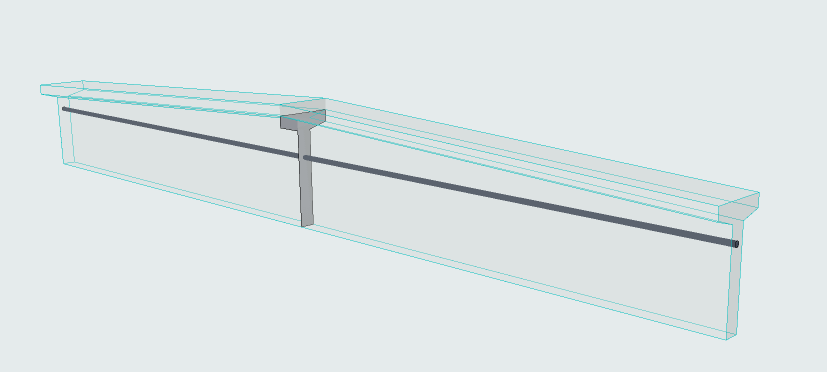

Granistosłup (Eksportuj przy użyciu pojedynczego profilu zastępczego)
Jak w Archicadzie 25

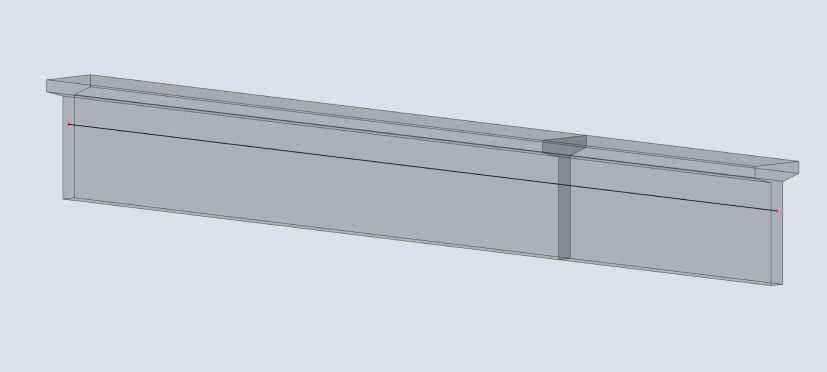

Eksport graniastosłupa w oprogramowaniu analitycznym



Różne przekroje (Eksportuj wszystkie przekroje)
Jak w Archicadzie 26

Różne przekroje w oprogramowaniu analitycznym

Dostęp do opcji różnego przekroju w ustawieniach elementu Belka lub Słup (dla dowolnego pręta 1D o zmiennym profilu):


•Opcja „Różne przekroje" zachowuje wszystkie szczegóły modelu fizycznego, eksportując wszystkie dane dotyczące jego przekrojów

•Opcja "Różne przekroje" umożliwia także wybór "profilu zastępczego", ale jej jedyną funkcją jest pozycjonowanie pręta 1D

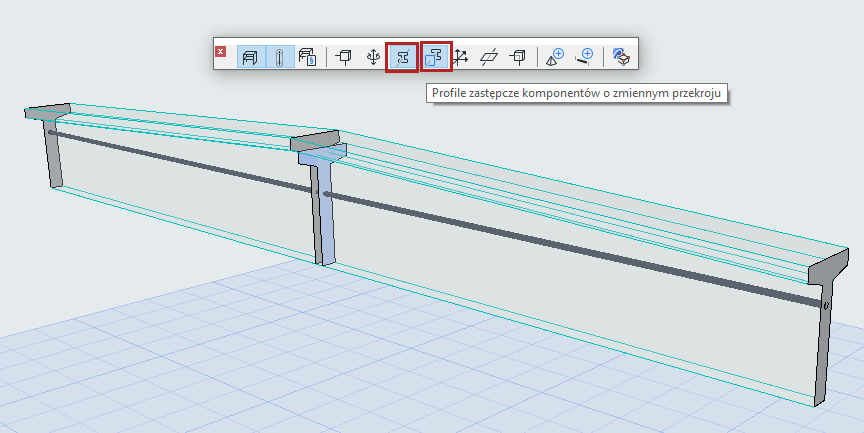

•Pokaż/ukryj ten profil zastępczy za pomocą nowego przełącznika na pasku narzędzi Konstrukcja - aby ułatwić zrozumienie i skorygowanie pozycjonowania elementów konstrukcyjnych

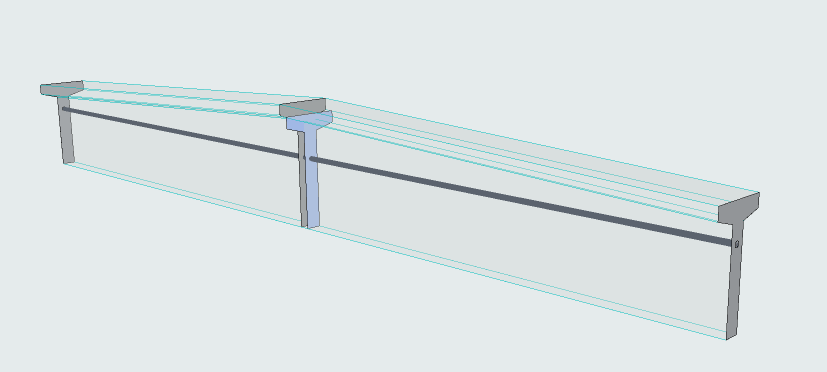

Po zaimportowaniu pliku SAF z powrotem do programu Archicad, przychodzące elementy wraz z ich zróżnicowanymi profilami, są dokładnie odwzorowane w modelu.
