Mapowanie właściwości na poziomie komponentu przy eksporcie IFC

Podczas eksportowania modelu Archicad do IFC można użyć funkcji Mapowanie właściwości, aby zapewnić dokładne odwzorowanie właściwości IFC na właściwości Archicad, poprzez ustawienie reguł w translatorze eksportu IFC.

We wcześniejszych wersjach programu mapowanie tych właściwości było możliwe tylko na poziomie elementu. Na przykład można było eksportować objętość ściany jako całości, ale nie objętość każdego jej komponentu.

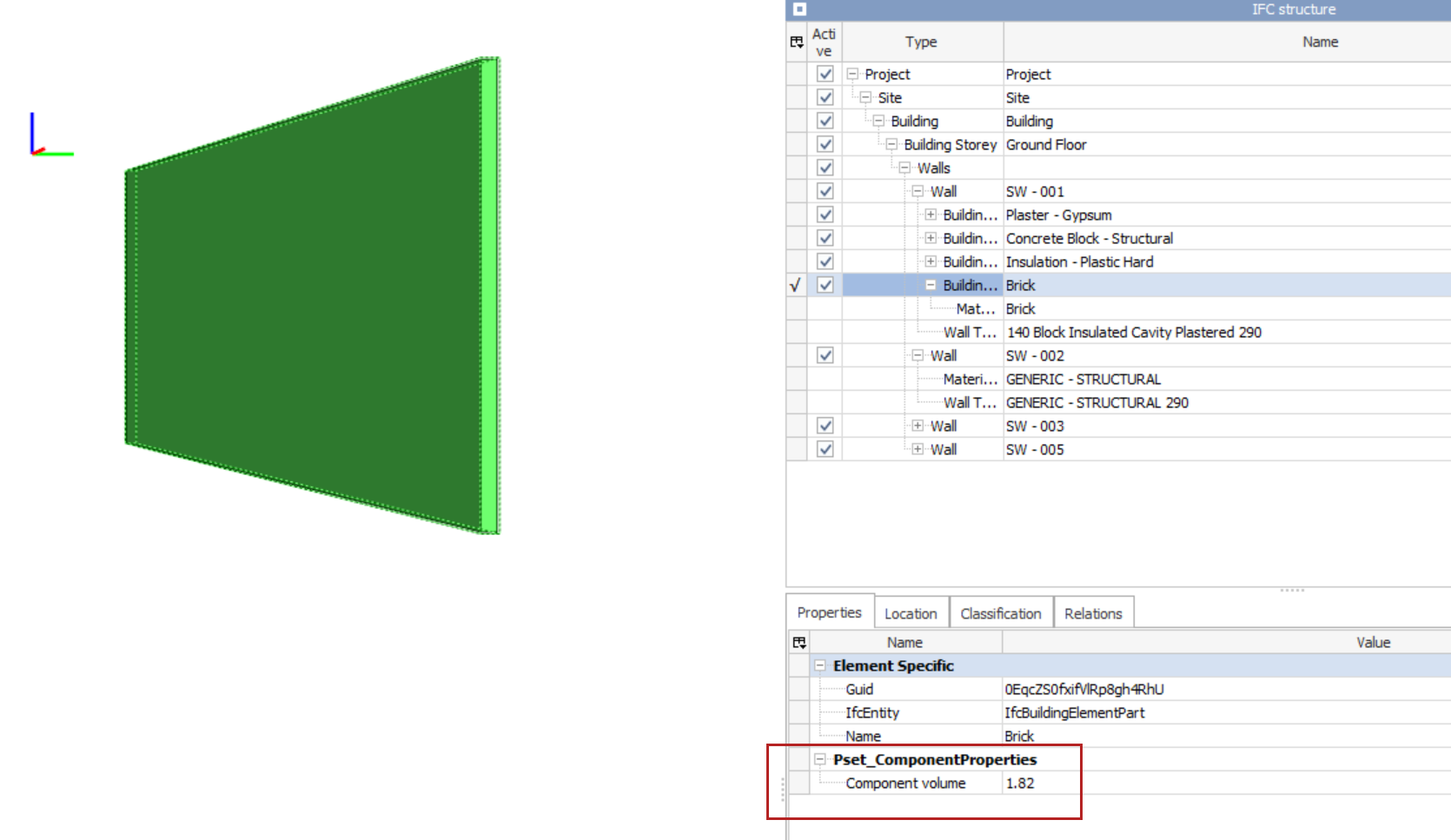

Począwszy od Archicada 26, eksport IFC będzie automatycznie interpretował właściwości na poziomie komponentów, jeśli tylko będzie to możliwe. Jeśli użyjesz reguły mapowania zawierającej właściwość komponentu (taką jak Objętość komponentu), to model IFC będzie zawierał dane dotyczące objętości dla każdego komponentu elementu złożonego.

(Jest to domyślny, "automatyczny" rodzaj mapowania właściwości)

Można również określić regułę mapowania właściwości, która ma być stosowana TYLKO do elementu nadrzędnego lub TYLKO do jego składników. Na przykład można utworzyć regułę, która będzie tworzyć tekst statyczny, który ma znaczenie tylko na poziomie elementu (a nie komponentów)

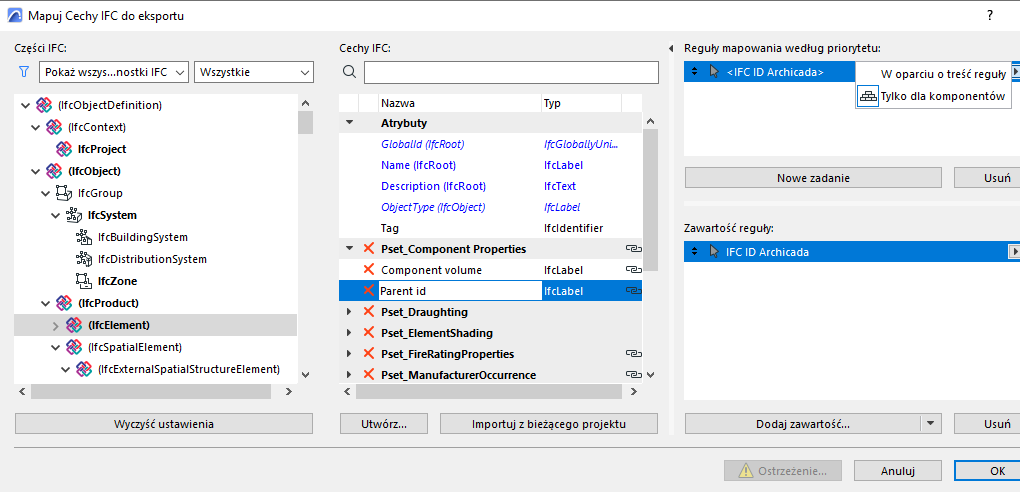

Aby sprawić, by reguła mapowania działała tylko dla całego elementu lub tylko dla komponentów, należy użyć nowego wyskakującego okienka przy regule mapowania (Translator IFC dla eksportu - Mapowanie właściwości dla eksportu):
