Migracja do Archicada 26

Zagadnienia migracji: migracja z wersji 18-25

Archicad 26 otwiera wszystkie projekty utworzone w starszych wersjach, począwszy od 8.1.

Podczas przenoszenia projektów z wersji 18-25 do wersji 26, istotne mogą być opisane poniżej kwestie. Kliknij wybrany temat, aby poznać więcej informacji.

Uwaga: Aby poznać dodatkowe informacje dotyczące migracji z wersji wcześniejszych niż 18, zobacz również Migracja ze starszych wersji (od Archicada 8.1 do 17).

Uaktualnienie plików Translatora dla konwersji DXF-DWG

Migracja z wersji Archicad 25 i wcześniejszej

Plik translatora DXF-DWG (format xml) używa teraz uaktualnionego formatu pliku. Informacje zwrotne na poziomie okna dialogowego pomagają w konwersji translatorów, zapewniając płynną migrację, gdy tylko zajdzie taka potrzeba.

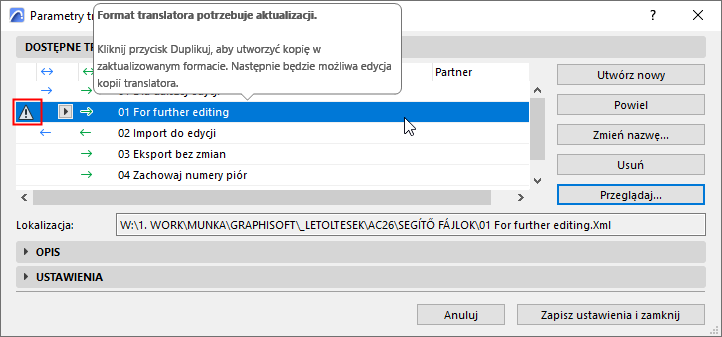

•Translatory zaimportowane z wcześniejszych wersji projektów Archicada są wymienione w Ustawieniach translatora DXF/DWG, ale są nieaktualne i dlatego nie można ich edytować. Są one oznaczone ikoną i etykietą narzędzia z instrukcjami. Wystarczy utworzyć duplikat - nowa kopia zostanie uaktualniona do nowego formatu.

•Jeśli przestarzały (a więc nieedytowalny) translator korzysta z pliku wzorca, który jest niedostępny: jest również oznaczony ikoną i etykietą narzędzia z instrukcjami.

1.Najpierw otwórz translator we wcześniejszej wersji Archicada (przed 26) - teraz ustawienia translatora będą edytowalne

2.Przeglądaj w poszukiwaniu pliku wzorca - teraz plik wzorca i jego ustawienia będą dostępne

3.Ponownie otwórz translator w programie Archicad 26: teraz możesz uaktualnić translator (utworzyć duplikat) na podstawie ustawień pliku wzorca

Migracja bibliotek w celu zachowania wykończeń i tekstur pochodzących ze starszych wersji

Migracja z wersji Archicad 25 i wcześniejszej

Otwierając projekt utworzony w starszej wersji programu, upewnij się, że dokonano “Migracji bibliotek”, zapewniającej dostępność wykończeń i tekstur ze starszej wersji. (Podczas uruchamiania programu Archicad Biblioteki zostaną przeniesione domyślnie.) Wszystkie wykończenia z wersji Archicada 25 i z wcześniejszych wersji zawarte są w Bibliotece migracji.

Zobacz Migracja bibliotek do Archicada 26.

Aby w swoim projekcie zastąpić wykończenia ze starszej wersji nowszymi z katalogu wykończeń biblioteki AC25, postępuj z następującymi instrukcjami:

1.Otwórz okno dialogowe Wykończenia (Opcje > Atrybuty elementów > Wykończenia)

2.Dodaj nowe Wykończenia do Katalogu, używając przycisku Nowe > Nowe z katalogu, a następnie zastosuj nowe Wykończenie do istniejących elementów. (Lub zastąp stare wykończenia nowymi przy użyciu funkcji Nowe > Zastąp ustawienia z katalogu.)

Zmiany w Translatorach IFC

Migracja z wersji Archicad 24 i wcześniejszej

Pliki translatora zapisane są w pliku wzorca (.TPL), a nie w pliku XML (jak we wcześniejszych wersjach AC). Nie można już importować plików translatorów w formacie XML.

Aby używać translatorów formatu XML z projektów w starszych wersjach:

1.Otwórz projekt AC 21 w Archicadzie 21-24

2.Przejdź do menu Plik > Współdziałanie > IFC > Translatory IFC.

3.W oknie dialogowym Translatory IFC, kliknij Importuj.

4.Wybierz format pliku .XML, a następnie wyszukaj Translator

5.Zapisz projekt, a następnie otwórz go w AC26. Dane Translatora zostaną rozpoznane.

Migracja z wersji Archicad 20 i wcześniejszej

•Ustawienia schematu IFC zostały zastąpione opcją Mapowania właściwości właściwych dla poszczególnych translatorów.

–Konfiguracja „Mapowanie właściwości do eksportu IFC” zawiera Ustawienia schematu z projektu ze starszej wersji

•Mapowanie typów konfigurowane jest przez użytkownika

–Konfiguracja “Mapowanie typów dla ustawień eksportu” obejmuje domyślne mapowanie klasyfikacji stosowane w projektach utworzonych w starszych wersjach.

Rysunki z zeskalowanymi ramkami zostaną przycięte

Migracja z wersji Archicad 22 i wcześniejszej

Podczas otwierania projektu utworzonego w starszej wersji, rysunki których ramki zostały “Ręcznie zeskalowane” (jak pokazano w Ustawieniach rysunku) zostaną przycięte.

Zawartość dociętego rysunku to nowa funkcja wprowadzona w Archicadzie 23 mająca na celu zoptymalizowanie wydajności. Przyciętą zawartość można przywrócić w dowolnym momencie, pod warunkiem, że źródło tego rysunku pozostaje dostępne.

Szczegóły - Zobacz Ramka rysunku.

Zastąp profile/panele przegrody strukturalnej

Migracja z wersji Archicad 21 i wcześniejszej

Istniejące profile i panele GDL zostaną przeniesione w niezmienionej postaci do wersji Archicad 26.

Zaleca się zastąpienie ich odpowiednimi panelami i profilami dostępnymi w bibliotece Archicada 26.

Zalety:

•W Archicadzie 26, elementom tym można oddzielnie przypisywać materiały budowlane

•Profile AC 26 będą się przecinały w sposób inteligentny - wraz z profilami, które stykają się pod kątem (np. przy wzorach sześciennych)

•Profile i panele w AC 26 wykorzystują nowe opcje widoku modelu dostępne dla przegród strukturalnych (Schematyczne i Uproszczone oraz Pełne)

Uwaga: Po zastąpieniu Panelu-Profilu GDL takim samym elementem w Archicadzie 26, nie będzie można przywrócić go z powrotem do postaci elementu GDL.

•W projektach przeniesionych do AC 26, panel “Główny” i “Wyróżniony” stają się wygenerowanymi przez użytkownika klasami o tej samej nazwie.

•Klasy „Słupki”, „Rygle” oraz „Obrys” staną się klasami o tej samej nazwie, wygenerowanymi przez użytkownika.

Brak kombinacji opcji reprezentacji modelu "Użytkownika"

Migracja z wersji Archicad 21 i wcześniejszej

Edytowane kombinacje ORM nie są już kombinacjami „Użytkownika” – każda posiada nazwę.

Kombinacje ORM "Użytkownika" przeniesione z wcześniejszych wersji automatycznie przyjmą nazwę kombinacji ORM.

Ustawienia ulubione schodów można zresetować

Migracja z wersji Archicad 21

Po otwarciu projektu AC 21 może się okazać, że atrybuty 2D dostosowane w ustawieniach ulubionych schodów zostały zresetowane do ustawień domyślnych.

Dotyczy to wszystkich atrybutów (np. Symbol przekroju, Linia biegu, Numeracja) konfigurowanych w opcjach Reprezentacja na rzucie/Rzut sufitu w Ustawieniach schodów, dla schodów zapisanych jako ulubione.

W razie potrzeby można otworzyć Ustawienie schodów i zmienić atrybuty 2D.

(Problem ten wynika z wprowadzonej poprawki, która miała na celu naprawę nieprawidłowości w strukturze danych schodów).

Nowe narzędzie Schody zastępuje StairMakera

Migracja z wersji Archicad 20 i wcześniejszej

Dodatek StairMaker nie będzie już obsługiwany.

Schody StairMakera pochodzące z projektów tworzonych w starszych wersjach zostaną przekonwertowane w schody typu GDL, o ograniczonych parametrach GDL, dostępnych w Ustawieniach obiektów.

Etykiety w oparciu o ID z autotekstem

Migracja z wersji Archicad 20 i wcześniejszej

Etykiety typu ID (Etykieta ID, Etykieta Unikalne ID), pochodzące z wcześniejszych wersji, przekształcone zostaną w nowe etykiety typu Tekst/Autotekst, wykorzystujące autotekst do wyświetlania ID elementu.

Nowa opcja widoku „Style 3D”

Migracja z wersji Archicad 20 i wcześniejszej

Wygląd widoków 3D zależy od opcji widoku Style 3D. (Podgląd > Opcje widoku 3D > Style 3D).

Te ustawienia zastępują Ustawienia okna 3D z wcześniejszych wersji.

Jeśli projekt zawiera dużą liczbę widoków 3D o różnych ustawieniach, należy pamiętać, że może powstać dużo Stylów 3D, każdy o unikalnej nazwie.

Zastąpienia graficzne zamiast opcji wypełnienia widoku modelu

Migracja z wersji Archicad 18 i wcześniejszej

Panel Opcji wyświetlania wypełnień w Opcjach reprezentacji modelu został usunięty. Zastąpienia konfigurowane są natomiast za pomocą Reguł zastąpień grafiki (GOR). Reguły te stosowane są dla poszczególnych widoków/widoków projektu jako Warianty graficzne.

Atrybuty elementów przebudowy (z poprzednich wersji AC) zostały skonfigurowane jako Reguły zastąpień grafiki.

Linie pomocnicze i Punkty charakterystyczne

Migracja z wersji Archicad 18 i wcześniejszej

•Ustawienie punktów charakterystycznych, nazywane poprzednio „Wzdłuż całego elementu”, nazywa się teraz „Pomiędzy wierzchołkami”.

•Status linii pomocniczych (wł./wył.) w przeniesionym pliku może być traktowany jak Linie charakterystyczne (wł./wył).

Tematy pokrewne

Migracja bibliotek do Archicada 26

Przenoszenie projektu Teamwork (wersje 13-25) do Archicada 26

Migracja ze starszych wersji (od Archicada 8.1 do 17)
