Użyj okna dialogowego Preferencje MEP, aby ustawić predefiniowany promień łuku dla elementów MEP według rozmiaru.
1.Otwórz Opcje > Preferencje projektu > Preferencje MEP.
2.W menu Rozmiary predefiniowane kliknij pozycję Kanały, Rury lub Trasa kablowa.
3.W oknie dialogowym Predefiniowane rozmiary:
•W razie potrzeby zmień wartości Promienia łuku dla każdego rozmiaru elementu.

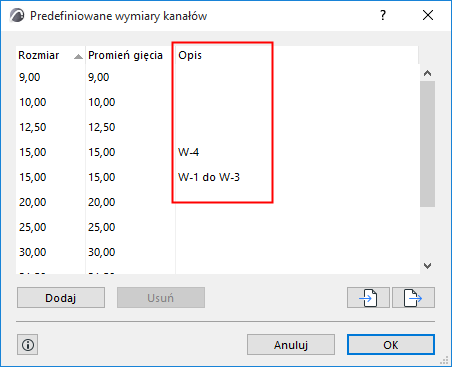

•Opcjonalnie, dodaj Opisy.

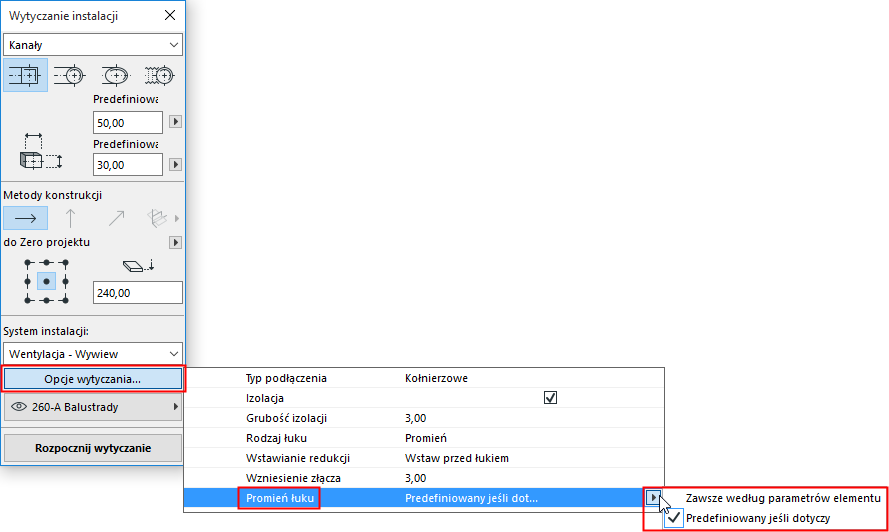

4.Aby zastosować predefiniowane wartości promienia łuku, wybierz opcję Predefiniowane, jeśli dotyczy dla promienia łuku w Opcjach wytyczania. W ten sposób połączenia łukowe podążają za zmianami przekrojów w ramach Wytyczania. (Zobacz także Promień łuku (Opcje wytyczania).
Uwaga: Przed rozpoczęciem Wytyczania upewnij się, że opcja Edycja > Grupowanie > Autogrupowanie jest wyłączona.
Połączenia łukowe pomiędzy wytyczanymi elementami będą automatycznie konstruowane zgodnie z predefiniowanymi wartościami.
Stosowanie Opisów

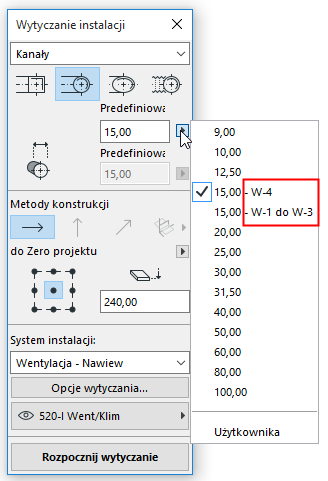

W poniższym przykładzie rozmiary kanałów są opisane zgodnie z ich zastosowaniem. Opis może również zawierać np. informacje o materiale, średnicy nominalnej, grubości itp. Opis pojawia się również w palecie Wytyczania MEP. W ten sposób można ujednolicić stosowanie elementów MEP wśród wszystkich współpracowników.
Zazwyczaj, komfortowo projektowane systemy kanałów powietrza, odporności ogniowej i instalacji wodociągowej wymagają stosowania różnych parametrów. Przykładowo, jeśli Twój system grzewczy składa się z izolowanych, ocynkowanych rur, a system chłodzenia ma rury wykonane ze stali nierdzewnej, należy zastosować dla nich dwa oddzielne arkusze Predefiniowanych rozmiarów rur.
Import/eksport niestandardowych rozmiarów elementów MEP
Użyj przycisków Importuj i Eksportuj, aby udostępnić swoje niestandardowe dane wymiarów elementów MEP w formacie XML.
