Stwórz własne komponenty instalacji

1.Otwórz nowy, pusty plik projektu Archicada.

2.Na Rzucie lub w oknie 3D użyj dowolnego elementu konstrukcji (np. Ściany, Stropu, Obiektu, Elementu instalacji) do stworzenia modelu własnego komponentu instalacji.

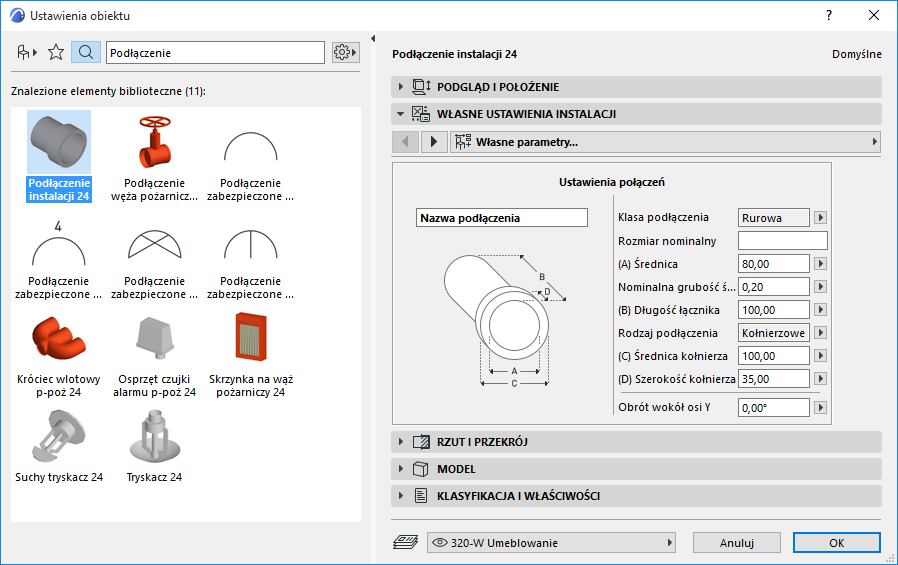

3.Jeśli niestandardowy element instalacji wymaga jednego lub więcej połączeń, musisz użyć obiektu Połączenie MEP jako części tego elementu.

Uwaga: Obiekt połączeniowy instalacji znajduje się w bibliotece instalacji.

4.W Oknie 3D: Użyj polecenia Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako > Element instalacji

5.Wprowadź Nazwę pliku i miejsce docelowe dla niestandardowego Elementu instalacji.

6.Z listy rozwijanej Typ, wybierz Podtyp:

Uwaga: Dostępne podtypy zależą od liczby i typu obiektów Połączenia MEP zawartych we własnym elemencie instalacji. Jeśli Własny Komponent Instalacji posiada tylko jedno Podłączenie, osprzęt i podtypy elementów szeregowych (wymagające kilku połączeń współliniowych) nie będą dostępne.

7.Kliknij Zachowaj. Nowy Obiekt instalacji jest dostępny w Ustawieniach narzędzia dla wybranego podtypu.
