Zmieniaj wzniesienia podczas Wytyczania

Wszystkie operacje wytyczania rozpoczynają się od ustawienia Stałe wzniesienie (domyślna metoda konstrukcji pokazana jest w palecie Wytyczania).

Po rozpoczęciu wytyczania można wybrać inną metodę konstrukcji:

 (To ustawienie można również skonfigurować podczas wytyczania w Podręcznych współrzędnych.)

•Wzniesienie: Przełącz metodę konstrukcji na “Wzniesienie”.

–W Rzucie pojawi się okno dialogowe: wprowadź wzniesienie, na którym powinien się kończyć kolejny element. Kliknij OK, aby zamknąć okno dialogowe i wstawić odcinek pionowy, a następnie kontynuować wytyczanie.

–W oknie 3D wystarczy narysować odcinek wzdłuż pionowej płaszczyzny edycji.

•Stały kąt spadku: Przełącz metodę konstrukcji na “Stały kąt spadku” i wprowadź kąt. Kolejne elementy bieżącego wytyczania będą wstawiane wzdłuż tego spadku do momentu, gdy użytkownik zmieni wartość kąta lub przełączy na inną metodę.

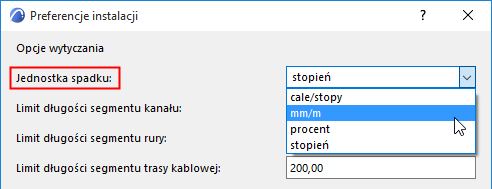

Uwaga: Jednostka kąta (np. kąt lub mm/metr) spadku określona jest w Preferencjach instalacji: Opcja Unieś/obniż segment.

Użyj płaszczyzn edycji 3D podczas wytyczania

W Oknie 3D:

1.Rozpocznij Wytyczanie i umieść co najmniej jeden element.

2.Aby ograniczyć Wytyczanie do płaszczyzny 3D, przełącz się na jedną z poniższych metod konstrukcyjnych (użyj opcji z ikony Płaszczyzny edycji 3D):

•Płaszczyzna horyzontalna: gdzie linia odniesienia przecina się z kierunkiem "wysokości" ostatnio wstawionego wytyczonego elementu.

•Płaszczyzna wysokości: gdzie linia odniesienia przecina się z kierunkiem "szerokości" ostatnio wstawionego wytyczonego elementu.

•Płaszczyzna prostopadła: prostopadła do wektora ostatnio umieszczonego elementu.
