Elementy 1D generowane są w środka ciężkości rdzenia elementu
Elementy 2D generowane są wzdłuż środka płaszczyzny rdzeniowej elementu.
Wszelkie odchylenia położenia elementu od położenia domyślnego zwane są “Mimośrodem”.
Wartości mimośrodu nie mają wpływu na model fizyczny, ale są istotne dla modelu analitycznego konstrukcji.
W Archicadzie elementy można przesuwać na kilka sposobów:
–Ręcznie, poprzez graficzne przesunięcie w modelu (patrz poniżej)
–Ręcznie, poprzez określenie przesunięcia/wartości mimośrodu w Ustawieniach elementu (zobacz poniżej)
–Konfigurując i stosując ogólne reguły dopasowania (Zobacz Reguły dopasowania.)

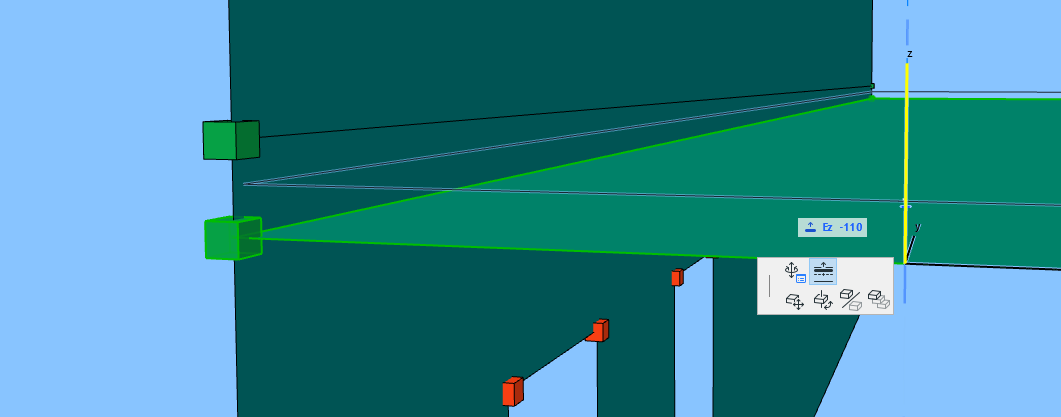

Przesuń położenie elementu (graficznie)
1.Zaznacz element.
2.Z palety pomocniczej uruchom polecenie Mimośród. (Niepotrzebne lub dostępne dla elementów 1D, jeśli model fizyczny nie jest obecnie widoczny).
3.Przeciągnij element do nowego położenia (jeśli trzeba, wprowadź wartości podręcznych współrzędnych).
Uwagi:
–Dla elementów 2D, Mimośród/Przesunięcie występuje prostopadle do płaszczyzny elementu (niezależnie od wszelkich kątów krawędzi zmienionych przez użytkownika).
–Wartość mimośrodu dla dowolnego zaznaczonego elementu pokazana jest w metce Info elementu (oraz w Ustawieniach i palecie Info).
–Ogólne reguły dopasowania nie będą obowiązywały elementu przeciągniętego z wyjściowego położenia; pole “Przesunięcie” w oknie dialogowym ustawień nie będzie już aktywne. Aby ponownie zastosować reguły dopasowania, należy przejść do okna dialogowego Ustawień i odznaczyć pole Przesunięcie.
Zobacz Zezwalaj na modyfikacje w oparciu o reguły - Element 1D or Zezwalaj na modyfikacje w oparciu o reguły - Element -2D.

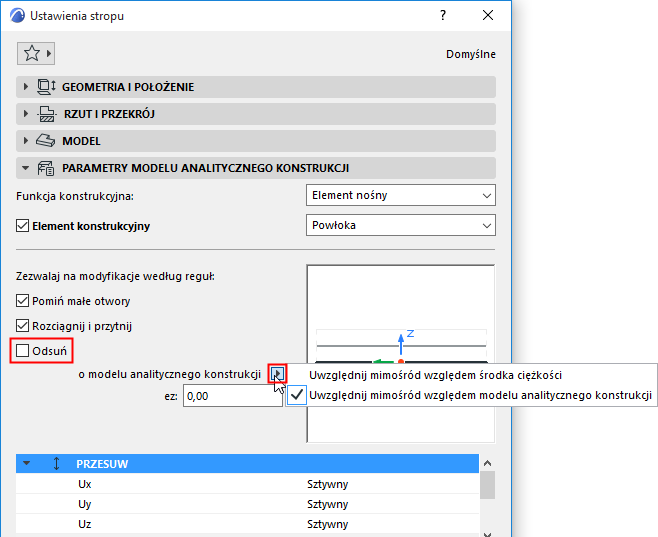

Przesuń położenie elementu (ustawienia elementu)
1.Zaznacz element 1D lub 2D.
2.Otwórz okno dialogowe Ustawienia (panel Parametry modelu analitycznego konstrukcji).
3.Odznacz opcję Przesunięcie, aby umożliwić edycję. (Odznaczenie tego pola oznacza, że ogólne reguły dopasowania nie zostaną zastosowane dla tego elementu i że trzeba go będzie zmienić ręcznie.)
4.Wybierz metodę pomiaru mimośrodu:
–względem środka ciężkości elementu lub
–względem modelu analitycznego konstrukcji elementu
Te dwa sposoby wygenerują taki sam rezultat, ale wartości określane będą przy użyciu przeciwnych oznaczeń.
5.Określ wartości mimośrodu, wykonując jedną z poniższych czynności:
–Kliknij w oknie podglądu, aby wprowadzić nowe położenie przy dowolnym węźle prostokąta zaznaczenia
–Wprowadź ręcznie wartości przesunięcia
Wiele wartości mimośrodów importowanych elementów
Structural Analytical Format w wersji 1.0.6 lub nowszej może obsługiwać różne i wartości mimośrodu na każdym końcu elementu 1D.
Archicad nie obsługuje różnych wartości mimośrodu na każdym końcu. Kiedy importujesz taki model, Archicad konwertuje importowane elementy, przypisując średnią wartość mimośrodu.
W takich przypadkach wyświetlone zostaje ostrzeżenie informujące o konwersji.
