Różne ustawienia - Import

Skocz do Plik > Interoperacyjność > SAF > Translatory SAF.

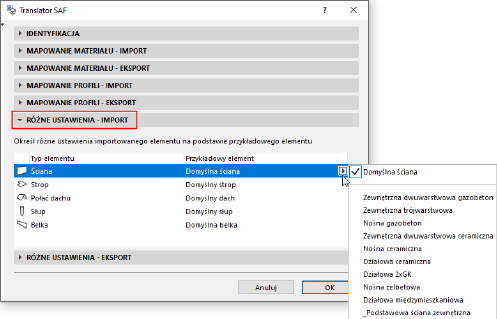

Użyj panelu Różne ustawienia - Import, aby wybrać domyślne ustawienia narzędzi Archicada dla każdego importowanego typu elementu analitycznego (ściana, strop, dach, słup i belka).

Dla każdego typu elementu można użyć listy rozwijanej, aby wybrać domyślne ustawienia narzędzia Archicada lub jedno z ustawień Ulubionych dla tego narzędzia.

Do czego służą te ustawienia?

Wiele parametrów analizy konstrukcyjnej importowanych elementów SAF zostaje poprawnie odtworzonych (lub ręcznie zmapowanych) w Archicadzie: geometria, położenie, materiał, parametry przekroju itp. Podczas importu pliku SAF te dane SAF nadpiszą odpowiadające im wartości w Archicadzie.

Elementy analityczne zaimportowane do Archicada są jednak przekształcane do postaci elementów fizycznych o wielu innych parametrach (np. warstwa, zestaw piór, klasyfikacja), które nie zostały zdefiniowane w SAF.

Dlatego aby zdefiniować swój wygląd fizyczny w Archicadzie, każdy importowany element analityczny będzie wykorzystywać definicje ustawień narzędzi wybrane przez użytkownika w panelu Różne w Translatorze importu SAF (dotyczy to wszystkich ustawień, które nie zostały zdefiniowane w SAF).

Następująca tabela podsumowuje elementy Archicada utworzone na podstawie Elementów 1D i 2D importowanych z SAF:
