Formatos de Ficheiro Publicador
Se escolheu Guardar na caixa de diálogo Propriedades de Conjunto Publicador:
Utilize o separador Formato para escolher um formato de imagem para guardar o item, seja individualmente ou por pasta.
•Os formatos disponíveis dependem da vista que está a publicar (por exemplo, modelo 3D ou lista 2D, etc.)
•Dependendo do formato: escolha um Tradutor e/ou clique em Opções para definições adicionais
Formato PDF
Estão acessíveis duas páginas de opções: Opções de Documento e Opções de Página.
Ver Criar o Formato PDF Utilizando o Editor.
Formato PMK
O formato PMK é um formato de desenho Archicad nativo, que ocupa relativamente menos espaço em disco do que muitos outros formatos. Guardar vistas no formato PMK pode ser um bom fluxo de trabalho se o seu projecto estiver dividido por entre múltiplos ficheiros (p. ex. pln Modelo e pln Documentação).
Ver Fluxo de Trabalho do Layouting: Projectos Maiores.
Escolha um Tradutor DXF-DWG para controlar o conteúdo do output publicado.
Ver Configurar Tradução DXF-DWG.
Formato DXF: Agrupar num ficheiro DXF

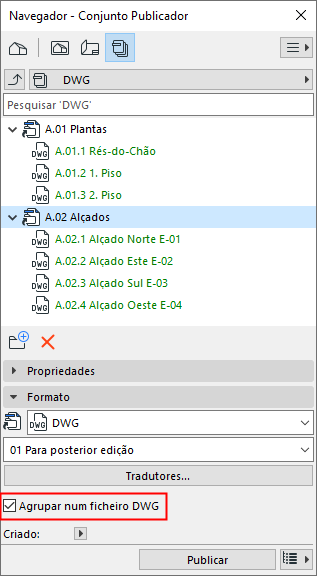

Se todos os itens de uma pasta forem Layouts, e se toda a pasta tiver sido definida no formato DWG, aparece uma opção adicional: Agrupar num ficheiro DWG. Se utilizar esta opção:
•O ficheiro DWG resultante terá tantos Paper Spaces como o número de Layouts que foi usado como itens do Conjunto Publicador. Assim, todo o conteúdo de um Livro de Layouts pode ser gravado num único ficheiro DWG.
•O ficheiro DWG resultante está em Paper Space e as mesmas opções de tradução aplicam-se a todos os Layouts publicados.
Formato DWF: Cortar imagem para ampliar
Se o seu formato de publicação for DWF: pode assinalar Cortar imagem para ampliar para cortar a imagem para o zoom actual na Planta.
Quando se exporta uma vista Archicad para utilizar no AutoCAD, pode garantir que apenas uma parte seleccionada da vista seja exportada: primeiro, publique a vista em formato DWF para uma pasta separada, utilizando a opção Cortar imagem para ampliar. Abra os DWFs em Archicad e grave-os, de novo, como ficheiros DWG. Apenas a vista cortada será visível no ficheiro DWG.
Para qualquer um dos formatos IFC, use o pop-up para escolher um Tradutor para Exportação IFC, para controlar o conteúdo do output publicado.
Ver Tradutores IFC: Descrição Geral.
Clique no botão Tradutores para obter informações sobre o conteúdo do Tradutor.
Formato Analítico Estrutural (SAF)
Escolha este formato para exportar vistas do Modelo Analítico Estrutural do Archicad para aplicações exteriores que usem o método de elementos finitos (FEM).
