Glossário de Termos de Dimensionamento
Pontos de Referência são nós temporários que pode criar em elementos Archicad durante o processo de cotagem; desaparecem depois de clicar para colocar a cadeia de cota.
•Pontos de referência redondos: os pontos de cota resultantes serão associativos.
•Pontos de referência rectangulares: os pontos de cota resultantes serão estáticos (os valores de cota não são actualizados automaticamente).
Ver também Cotas Estáticas.
A Cadeia de Cotas aparece depois de clicar com o cursor Martelo, no final do processo de dimensionamento.
Uma cadeia de cotas é composta por
•uma linha de cota, ao longo do comprimento do elemento;
•linhas de chamada (perpendicular à linha de cota), se as Definições de Cota foram definidas para as visualizar;
•pontos de cota (onde a linha de cota intersecta as linhas de chamada).
Um segmento de cota conecta dois pontos de cota adjacentes e inclui o texto de cota.

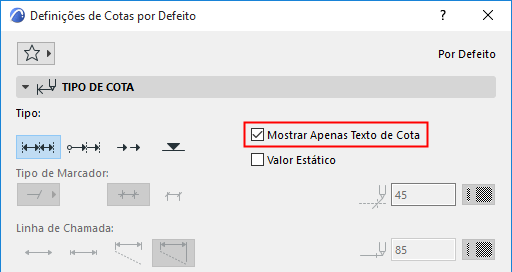

Com cotas Lineares, Radiais e de Ângulos, tem a opção de Mostrar Apenas Texto de Cota.
No caso destas cotas, pode visualizar uma linha de referência (no ecrã apenas) para ajudar na edição: active-a em Visualização > Opções de Visualização no Ecrã > Linhas de Referência de Cota.
