Disponível para Rótulos de Texto e Textos de Cota.

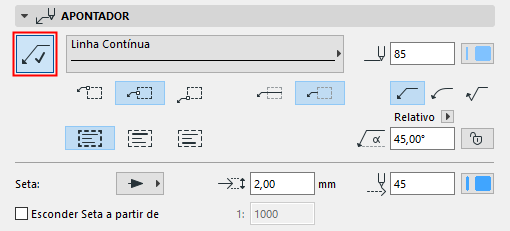

Clique no botão Apontador para atribuir uma linha do apontador e activar as restantes definições neste painel.
Defina um Tipo de Linha e uma Cor de Caneta para a Linha de Apontador.

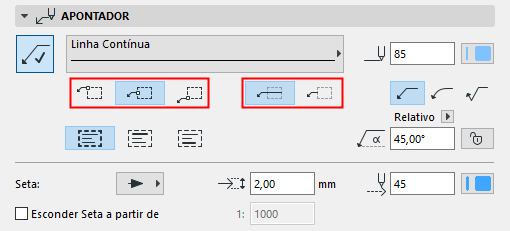

Conectar Apontador a Caixa de Texto
Utilize estes controlos para conectar a Linha do Apontador à Caixa de Texto (topo, meio ou base).
Se necessário: estenda a linha do apontador para passar por baixo da linha de texto.

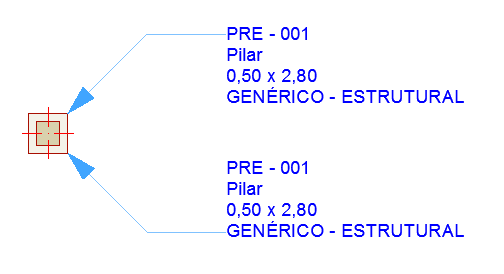

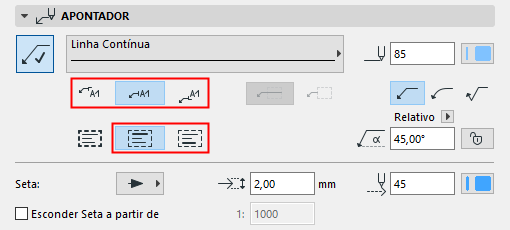

Conectar Apontador a Primeira/Última Linha de Texto
Utilize estes controlos para conectar a Linha do Apontador à primeira ou última linha de texto (alinhadas com o topo, o meio ou a base da linha):
Seleccione uma linha curva, recta ou invertido para o Apontador.
Introduza o Ângulo Inicial de Apontador utilizando um valor entre 0 e 90 (por defeito estão definidos 90 graus). O ângulo é medido pela linha da cota. Clique no ícone de bloqueio para prevenir que o ângulo seja modificado graficamente (p. ex., acidentalmente).
Nota: o controlo Fixar Ângulo afecta o intervalo de edição gráfica. Se estiver ON, o ângulo inicial da Linha do Apontador permanece fixo, limitando as possibilidades de edição.
Escolha um estilo e uma cor de caneta e introduza o tamanho da Seta.
Esconder Seta a partir de: seleccione esta caixa se pretender esconder as setas da linha do apontador em vistas que excedem uma determinada escala (introduza a escala pretendida no campo à direita).
Ver também Editar Caixa de Texto.

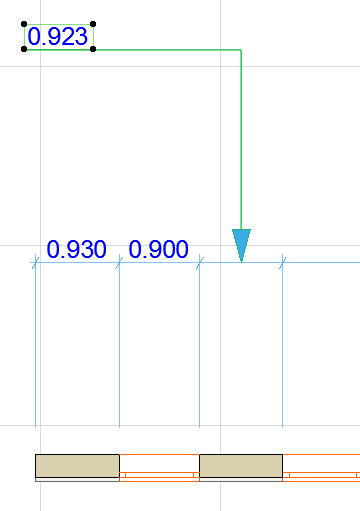

Linha do Apontador Automaticamente Emergente (Apenas Texto de Cota)
Mesmo que não tenho activado uma Linha do Apontador para um Texto de Cota, irá aparecer automaticamente uma Linha do Apontador se arrastar a caixa do Texto de Cota para além de um determinado intervalo.
Esta linha do Apontador automaticamente adicionada irá desaparecer se efectuar alguma das seguintes opções:
•desactivar a Linha do Apontador nas Definições de Texto de Cota
•arrastar o texto da cota de volta para dentro da gama
•seleccionar Reverter à Posição Automática nas Definições de Texto de Cota
