Inserir Elementos de Junção MEP

As ferramentas do tipo Junção MEP são a Junção T, a Junção Y e a Tomada.

Geralmente, irá adicionar elementos MEP do tipo junção a um elemento MEP recto, já colocado.

Nota: Certifique-se que a função Autogroup (Editar > Agrupar > Autogroup) está desligada. As junções não podem ser colocadas em elementos agrupados.

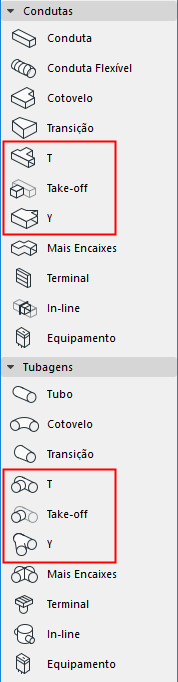

1.Active a ferramenta de Junção pretendida (T, Y ou Take-off).

2.Clique no elemento existente - a linha central ou o seu ponto final - para colocar a junção.

Nota: para colocar uma junção Take-off, clique na linha central do elemento.

3.Dependendo do ponto onde clicou e do tipo de junção, podem ser necessários cliques adicionais: mova o cursor para ver as posições possíveis: deve ramificar para a direita, a esquerda, o topo ou o fundo da conduta?

4.Clique numa destas quatro posições para escolher a geometria pretendida.

      Direita

           Esquerda

           Topo

         Fundo

Ver também Iniciar Traçado com uma Junção.

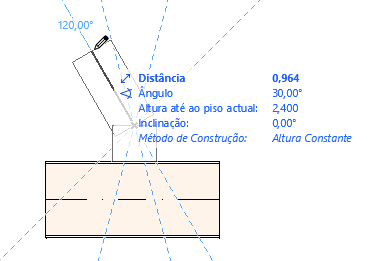

5.Conforme aplicável: as Linhas-Guia solicitarão que clique para definir o ângulo no qual continuará o próximo elemento de rotação.

Nota: Se preferir que o próximo elemento colocado seja vertical, não escolha nenhuma das quatro direcções horizontais. Em vez disso, mude o Método de Construção (utilize a janela Traçado ou o Orientador) para Subida Vertical, e depois coloque o elemento seguinte.)

Iniciar Traçado com uma Junção

Pode iniciar uma operação de Traçado, colocando uma junção (Junção T, Junção Y, Tomada) num segmento MEP recto já inserido.

1.Clique em Iniciar Traçado na janela Traçado MEP

2.Clique na linha central de um elemento MEP colocado

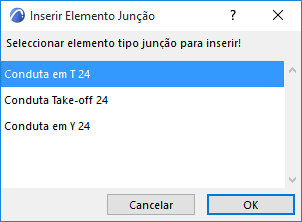

3.Aparece a caixa de diálogo Inserir Elemento Junção.

Escolha o tipo de junção que pretende inserir (p. ex., Junção T de Conduta, Tomada de Conduta, Junção Y de Conduta) e clique em OK. (Os tipos de junção disponíveis dependem se o elemento clicado é uma Conduta, um Cabo ou um Tubo.)
