Alterar Cotas Durante o Traçado

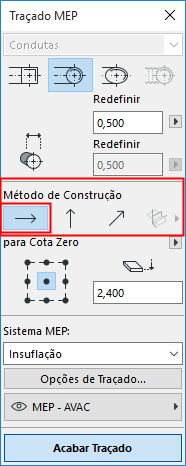

Todas as operações de Traçado começam com a definição Altura Constante (o Método de Construção por defeito apresentado na palete Traçado).

Depois de iniciar o Traçado, pode escolher Métodos de Construção alternativos:

 (Pode também ser definido no Orientador, durante o Traçado.)

•Subida Vertical: mude o método de construção para “Subida Vertical”.

–Na Planta, aparece uma caixa de diálogo: introduza a cota na qual o próximo elemento deve terminar. Clique em OK para fechar a caixa de diálogo e colocar o segmento vertical, e continue o traçado.

–Na janela 3D, desenhe simplesmente o segmento ao longo do plano de edição vertical.

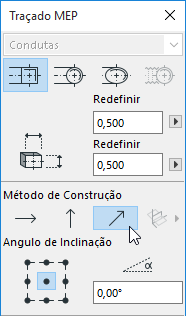

•Ângulo de Inclinação Constante: mude o método de construção para “Ângulo de Inclinação Constante” e introduza o ângulo. Os subsequentes elementos do Traçado actual serão colocados ao longo desta inclinação, até que altere o valor do ângulo ou mude para um método diferente.

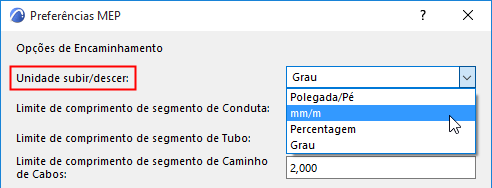

Nota: a unidade do ângulo (como graus ou mm/metros) da inclinação é definida em Preferências MEP: comando Unidade subida/queda.

Utilizar Planos de Edição 3D Durante o Traçado

Na Janela 3D:

1.Inicie o Traçado e coloque, pelo menos, um elemento.

2.Mude para um dos métodos de construção seguintes (use uma opção do ícone de Planos de Edição 3D) para restringir o Traçado a um plano 3D:

•Plano Largura: onde a linha de referência intersecta a direcção "largura" do último elemento de traçado colocado.

•Plano Altura: onde a linha de referência intersecta a direcção "altura" do último elemento de traçado colocado.

•Plano Perpendicular: perpendicular ao vector do último elemento colocado.
