Preparar e Exportar um Ficheiro de Dados SAF para Assegurar um Mapeamento Padrão

Use este método se o seu projecto usar um número limitado de Materiais/Cortes Transversais SAF específicos. Desta forma, pode aceder facilmente aos nomes exactos de Materiais/Perfis usados no software externo.

Nota: Graphisoft também fornece vários arquivos de dados SAF predefinidos - esses são catálogos muito mais abrangentes. Ver Descarregue arquivos de dados SAF optimizados para aplicações estruturais

No software externo, crie um ficheiro que contenha todos os Materiais SAF e Cortes Transversais SAF utilizados pelo software externo (p. ex., SCIA Engineer ou RISA-3D). Depois, exporte o ficheiro como SAF (*.xls). (Este ficheiro guardado não tem de conter quaisquer membros estruturais reais, apenas o Corte Transversal e listas de materiais SAF.)

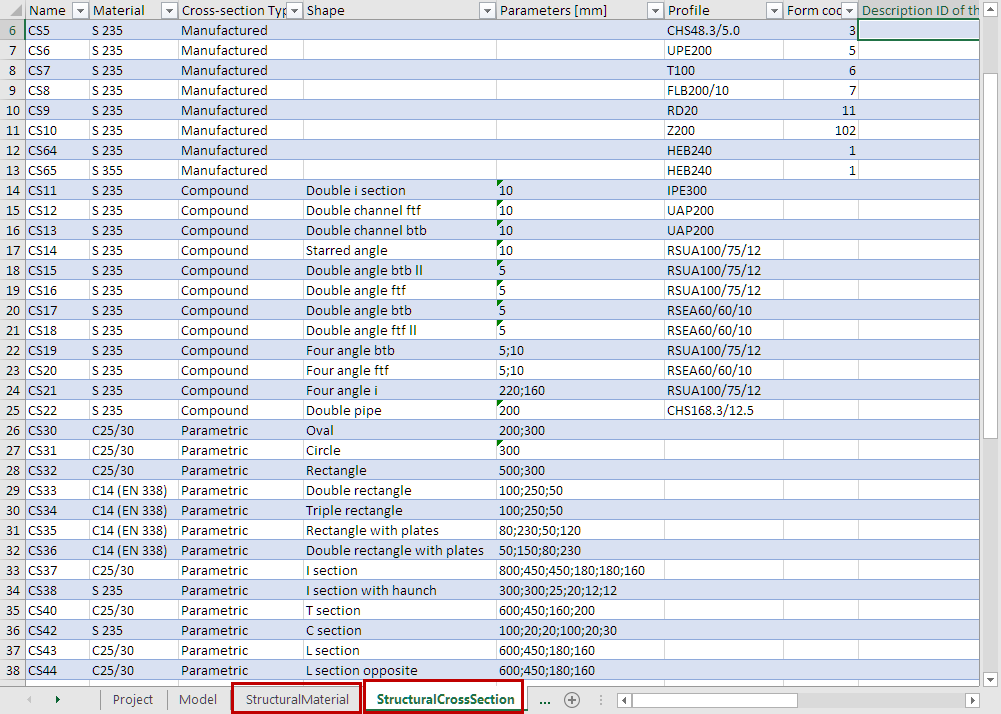

Exemplo de ficheiro SAF, com Materiais e Cortes Transversais SAF

Agora pode importar ou mesclar o arquivo na caixa de diálogo relevante do Tradutor SAF.

Veja estas secções:

Adicionar Materiais SAF à Lista de Mapeamento (Exportar para SAF)

Adicionar Cortes Transversais SAF à Lista de Mapeamento (Exportar para SAF)

Adicionar Mais Cortes Transversais SAF (Importar SAF)

Mapeamento de Cortes Transversais SAF “Gerais” ou “Paramétricos” Importados
