Автоматическая генерация временных нагрузок

До сих пор зоны в Archicad служили в основном для категоризации пространств.

Начиная с версии Archicad 26, данные зон преобразуются в значения временных нагрузок. Новая команда автоматически генерирует временные нагрузки на основе категорий нагрузок, сопоставляемых с классификациями. Если в модели произошли изменения, вы легко можете обновить временные нагрузки всего одним щелчком мыши.

Благодаря этой функции инженеры-конструкторы могут получить доступ к подробной информации непосредственно из физической модели для повышения скорости координации и уменьшения ручного ввода данных.

Как это работает

•Сопоставьте зоны (через их Классификацию) с соответствующей Категорией Нагрузки

•Категории Нагрузок определяют значения временных нагрузок. Стандартный шаблон Archicad по умолчанию содержит некоторые определения Категорий Нагрузки (на основе EN1991-1-1:2002 - Eurocode 1: Actions on Structures (Воздействия на Конструкции) - Часть 1-1: General Actions (Общие Воздействия)), , которые можно при необходимости отредактировать.

•Включив показ Аналитической Модели: Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Генерация/Обновление Временных Нагрузок

Для каких зон генерируются временные нагрузки?

•Временные нагрузки генерируются для зон, отвечающих следующим условиям:

•Зона классифицирована (в диалоге Параметров Зоны)

•Классификация Зоны сопоставлена с Категорией Нагрузки (в диалоге Сопоставления Нагрузки)

•Маркер "Генерация Временных Нагрузок" активирован (в диалоге Параметров Зоны)

Проверка Категорий Нагрузок

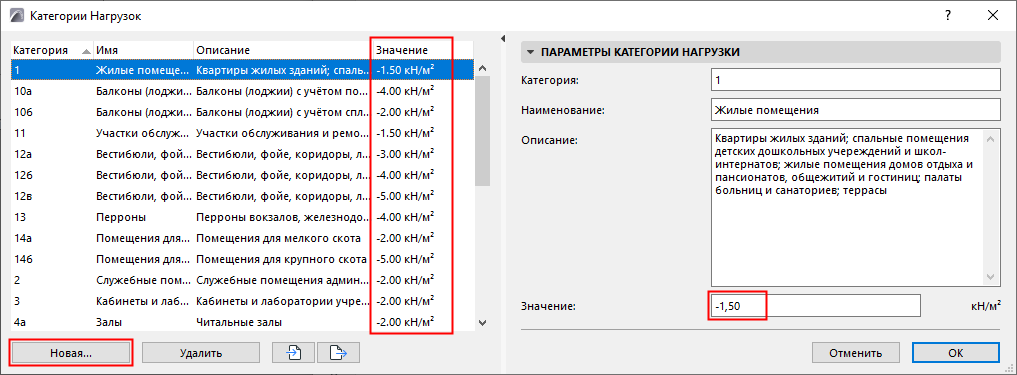

Откройте диалог при помощи команды меню Параметры > Категории Нагрузок

Для каждой категории проверьте и при необходимости измените значение временной нагрузки, либо создайте новую Категорию Нагрузки.

Примечание: Единицы измерения значений (например, кН/м2) определяются настройками Распределенной Силы, задаваемыми при помощи команды меню Параметры > Рабочая Среда Проекта > Единицы Измерения Конструктивных Нагрузок

Примечание 2: По умолчанию используются значения стандарта EN1991-1-1:2002 - Eurocode 1: Actions on Structures (Воздействия на Конструкции) - Часть 1-1: General Actions (Общие Воздействия)

Настройте Сопоставление Нагрузки

Активируйте команду меню Параметры > Сопоставление Нагрузок

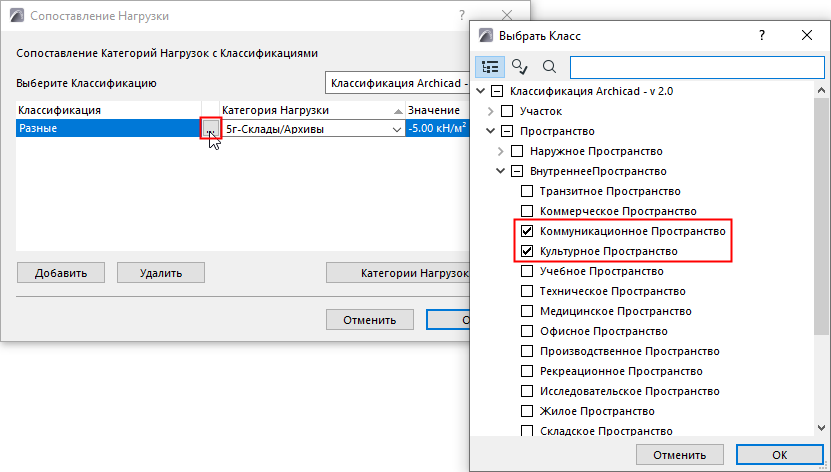

Воспользуйтесь таблицей для сопоставления Классификаций (левый столбец) с Категориями Нагрузки.

Вы можете сопоставить одну или несколько классификаций зон с любой отдельной Категорией Нагрузки: здесь классификации "Переговорная" и "Офис" сопоставлены с одной Категорией Нагрузки.

Команда Генерация Временных Нагрузок

1.Убедитесь, что включен показ Аналитической Модели.

2.Воспользуйтесь командой меню Конструирование > Аналитические Элементы > Генерация/Обновление Временных Нагрузок.

3.Проверьте полученные поверхности распределенных нагрузок в 3D.

Обновление Временных Нагрузок

Если в модели произошли изменения, то вы можете обновить временные нагрузки:

Воспользуйтесь командой меню Конструирование > Аналитические Элементы > Генерация/Обновление Временных Нагрузок.

В результате будут созданы, удалены или изменены временные нагрузки, отражающие изменения модели (например, геометрию зон, классификацию).
