Поддержка переменных сечений и многосегментных балок и колонн при SAF-экспорте

Теперь можно выполнять более точные расчеты благодаря улучшениям экспорта и импорта многосегментных балок и колонн, а также элементов переменного сечения с разными профилями.

Можно экспортировать все необходимые поперечные сечения Аналитической Модели в Формат Конструктивного Анализа (SAF), а не только один заменяющий профиль, как это было в предыдущих версиях.

Поддержка переменных поперечных сечений — это новая функция Archicad 26. Используйте эту возможность на поздних стадиях разработки проекта, когда требуются более точные расчеты

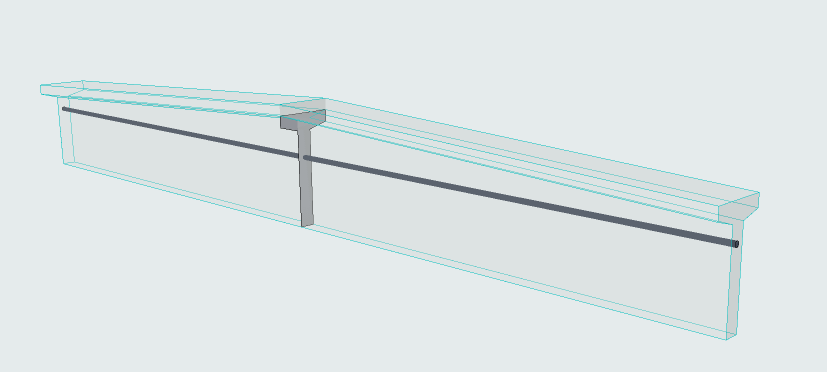

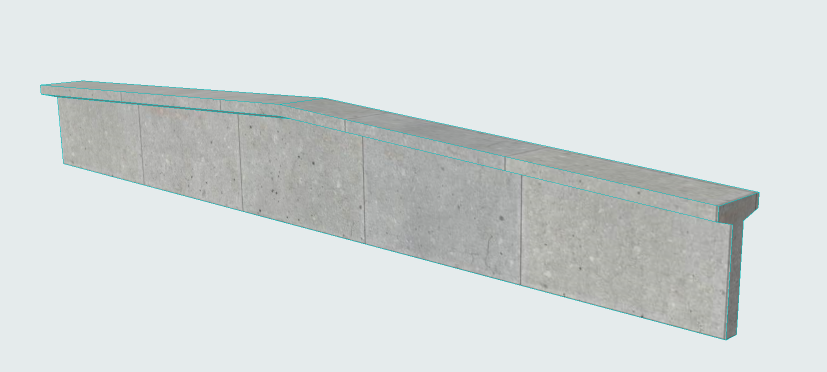

Оригинальная физическая модель в Archicad





Призма (Экспорт с использованием одного заменяющего профиля)
Как в Archicad 25

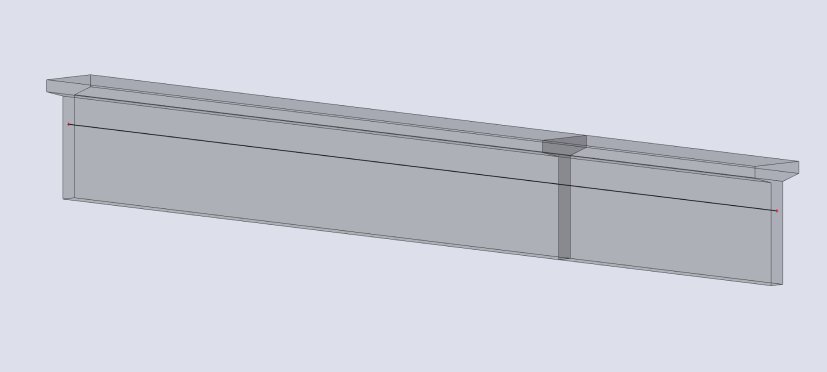

Экспортированный призматический стержень в программе прочностного анализа

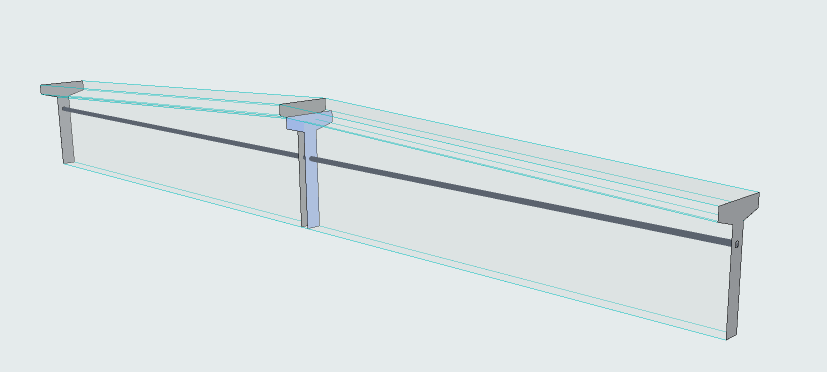

Разные поперечные сечения (Экспорт всех поперечных сечений)
В Archicad 26

Экспортированные разные поперечные сечения в программе прочностного анализа

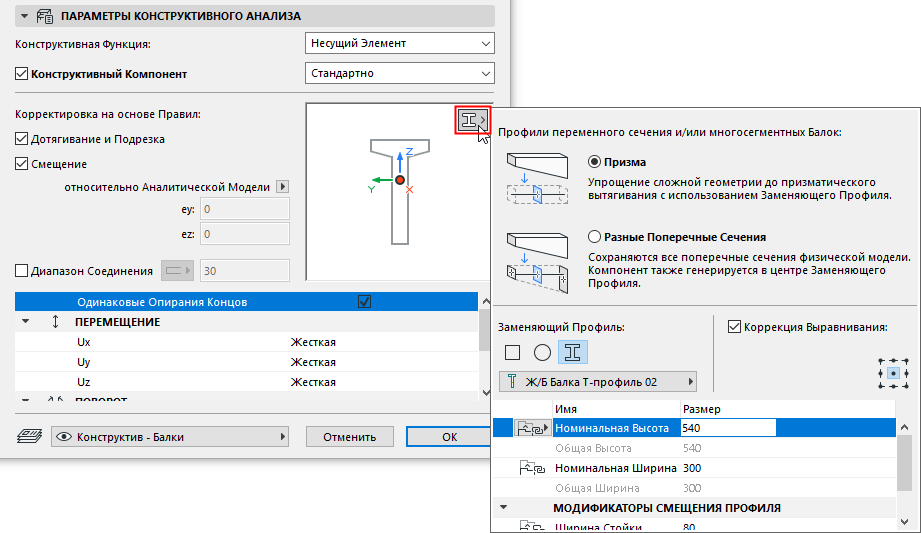

Доступ к настройкам переменного поперечного сечения в диалогах Параметров балок или колонны (для любого Стержня с переменным сечением):


•Вариант "Разные поперечные сечения" сохраняет все детали физической модели, экспортируя все данные ее поперечных сечений

•Вариант "Разные поперечные сечения" также позволяет выбрать "заменяющий профиль", но его единственной задачей является позиционирование Стержня

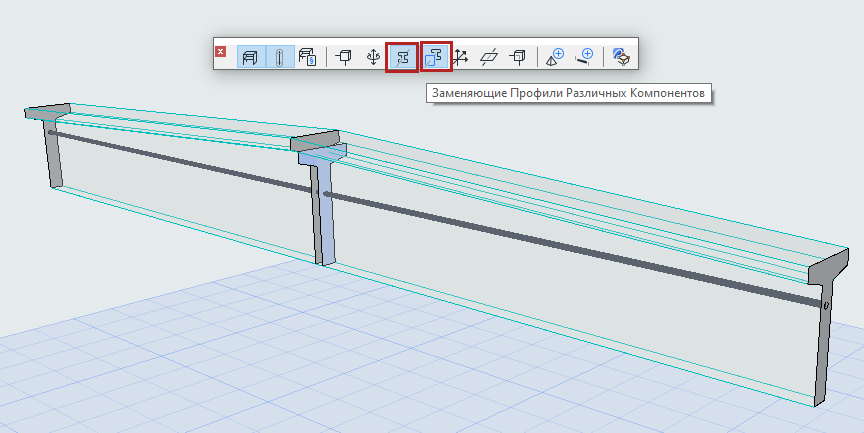

•Можно управлять показом заменяющих профилей при помощи нового переключателя в табло команд Конструктив, чтобы быстро проверить и при необходимости отредактировать расположение компонентов


Когда вы импортируете SAF-файл обратно в Archicad, все элементы с различными профилями будут точно отражены в вашей модели.
