Инструмент Измерение, находящийся в Стандартном табло команд, позволяет измерять расстояния и площади в проекте.
Это временная экранная функция, предназначенная для быстрого выполнения измерений.

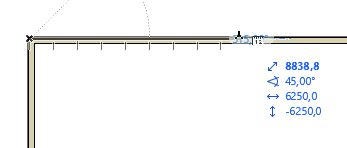

Активировать инструмент Измерение можно при помощи кнопки, находящейся в Стандартном табло команд, или воспользовавшись клавишной командой "M". Щелкните в начальной точке (на приведенной ниже иллюстрации это верхний левый угол прямоугольника стены), чтобы начать измерения. В Табло Слежения отображаются горизонтальные, вертикальные и радиальные расстояния от начальной точки, а также - угол.

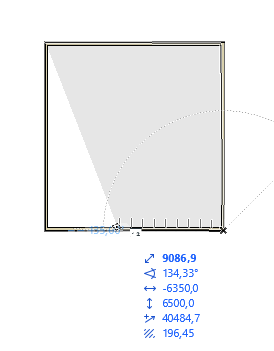

Вы можете измерить несколько сегментов: каждый щелчок приводит к указанию новой начальной точки, относительно которой производятся измерения. После двух или более щелчков в Табло Слежения выводятся значения общего расстояния и площади (отображаемой на экране серой областью). На присутствующей ниже иллюстрации Табло Слежения содержит данные измерений, полученные после указания углов прямоугольника стен тремя щелчками мыши.
Инструмент Измерение можно использовать и в процессе создания элементов. Например, приступив к построению стены, вы можете активировать инструмент Измерение, выполнить нужные измерения, отредактировать полученное значение в соответствующем поле Табло Слежения и нажать клавишу Enter для применения итогового значения.
