Площади Компонентов Сложных Профилей

Создавая ведомости компонентов профилированных элементов, вы можете выбрать

•какие компоненты Профилей включать в ведомости

•какие плоскости использовать для расчета площадей

Выбор Компонентов Профиля для Расчета Площадей

1.Выберите профилированный элемент.

2.В контекстном меню активируйте команду Редактировать Выбранную Многослойную Конструкцию/Профиль.

3.В окне Редактора Профилей выберите штриховку (определяющую компонент).

4.В Менеджере Профилей (Параметры > Сложные Профили > Менеджер Профилей) активируйте маркер Учета Площадей Компонентов для каждого компонента, площадь которого требуется рассчитать.

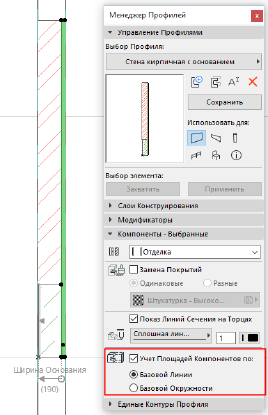

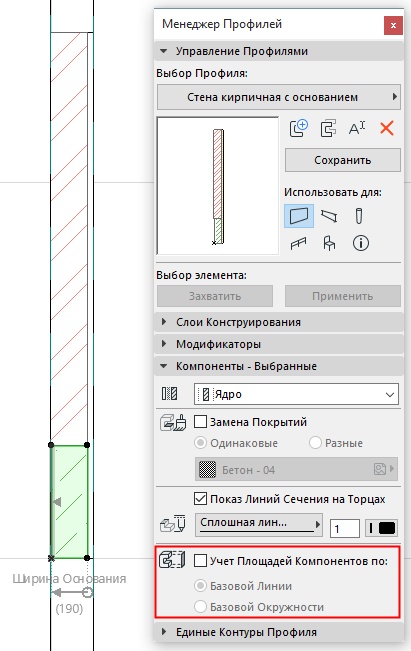

В этом примере мы воспользовались элементом Кирпичной Стены с Основанием. Маркер наружного слоя отмечен, чтобы его площадь была включена в каталог. Так как нас не интересует площадь основания, ее маркер не активирован.

Учет Площадей Компонентов: включен для Наружного Слоя, отключен для Основания

5.Нажмите кнопку Сохранить Профиль, чтобы применить изменения.

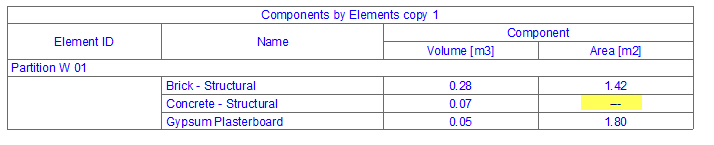

6.Площадь компонента бетонного основания не включена в каталог.

Выбор Плоскости для Расчета Площади

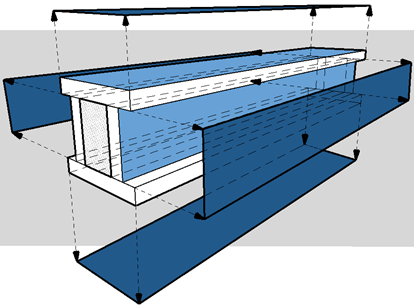

Площадь проекции каждого компонента рассчитывается на основе Базовой Линии или Базовой Окружности, отображаемой в Редакторе Профилей.

Примечание: Чтобы увидеть Базовые Линии в Редакторе Профилей, включите их показ при помощи команды меню Вид > Параметры Вывода на Экран > Базовые Линии/Окружности Площадей Компонентов.

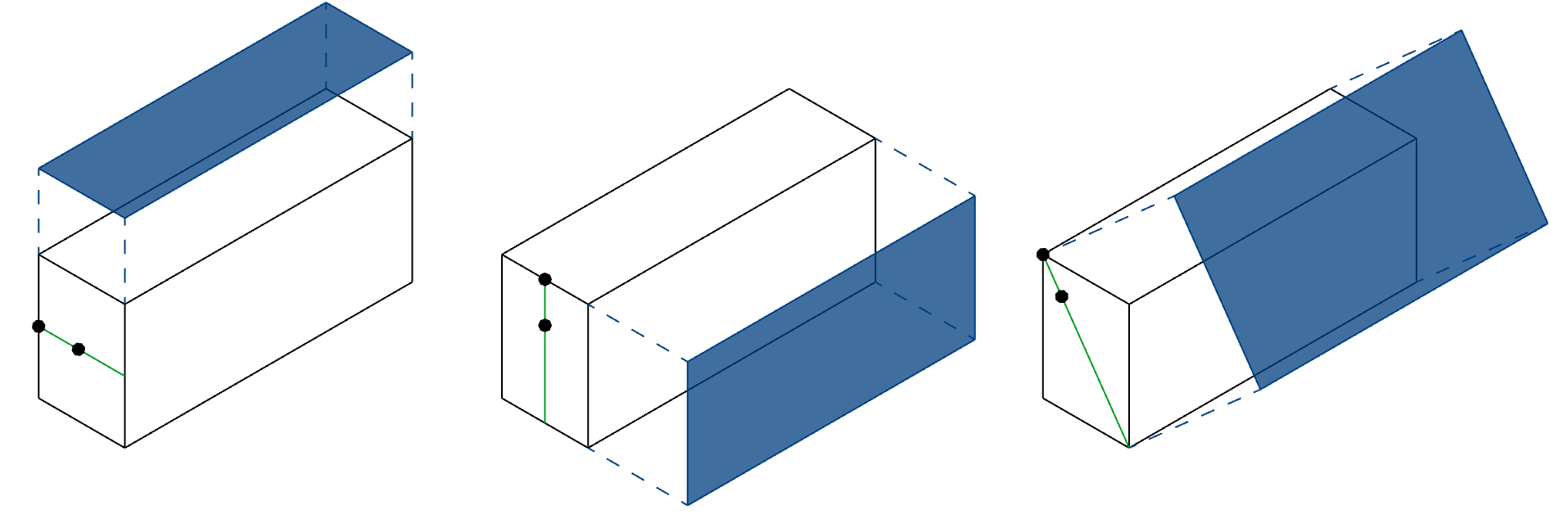

•Базовая Линия применяется для расчета площади компонента путем его проецирования на плоскость, определяемую этой линией. По умолчанию базовая линия располагается вдоль наиболее длинного сегмента профиля.

•Базовая Окружность применяется для расчета площади компонента путем проекции на криволинейную поверхность, определяемую этой окружностью.

Базовые Линии и Окружности можно редактировать графически. Изменения этих элементов отражаются на расчетах площадей компонентов.

В этом примере требуется получить площадь горизонтальной поверхности Общей Колонны.

1.Выберите компонент в окне Редактора Профилей.

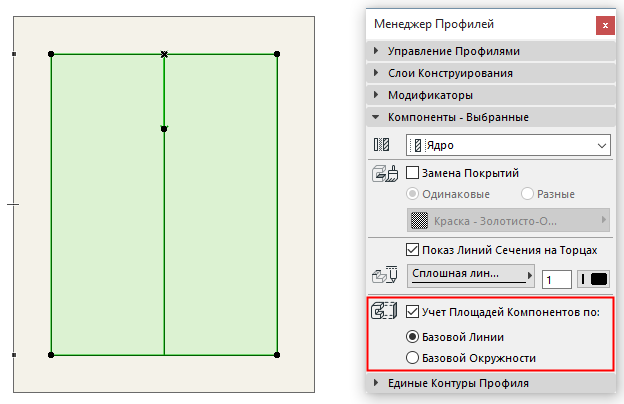

2.Активируйте маркер  Учета Площадей Компонентов.

Вертикальное расположение Базовой Линии компонента не позволит получить нужную нам площадь.

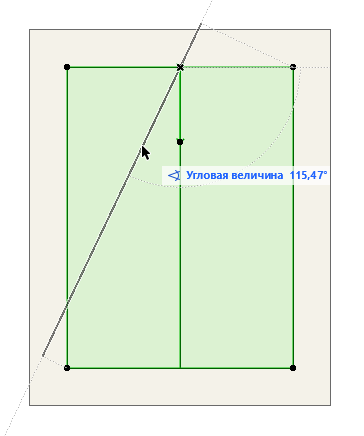

3.Выберите Базовую Линию в окне Редактора Профиля и поверните ее в горизонтальное положение.

4.Нажмите кнопку Сохранить Профиль, чтобы применить изменения.

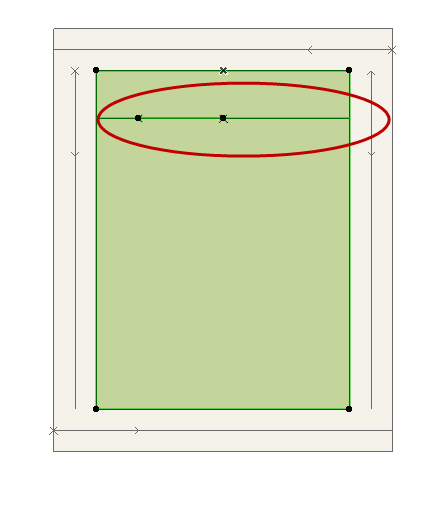

5.Площадь горизонтальной поверхности колонны включена в каталог.

Для получения общей информации об использовании Менеджера Профилей см. Менеджер Профилей.
