Воспользуйтесь диалогом Параметров MEP, чтобы задать преднастроенные радиусы отводов для MEP-элементов различных размеров.
1.Активируйте команду меню Параметры > Рабочая Среда Проекта > Параметры MEP.
2.В разделе Преднастроенных Размеров нажмите кнопку Воздуховоды, Трубы или Кабельные Лотки.
3.В открывшемся диалоге Преднастроенных Размеров:

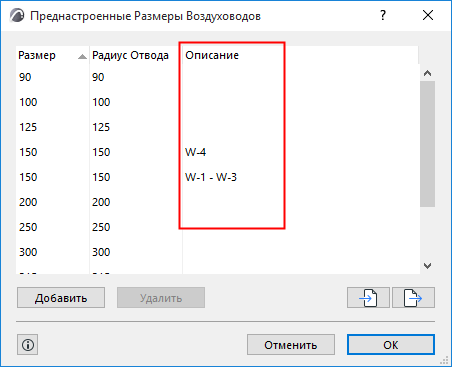

•Задайте значения Радиуса Отвода для каждого размера элемента.
•При необходимости введите текстовое описание.

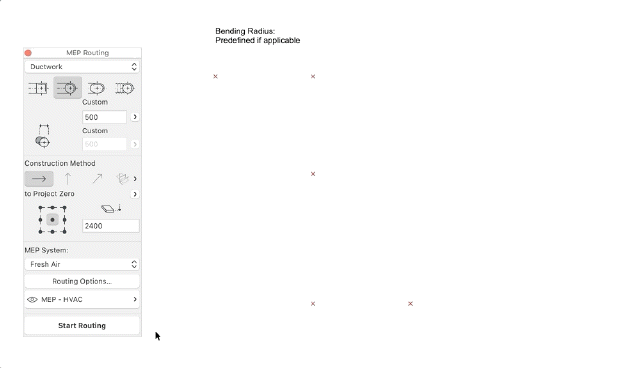

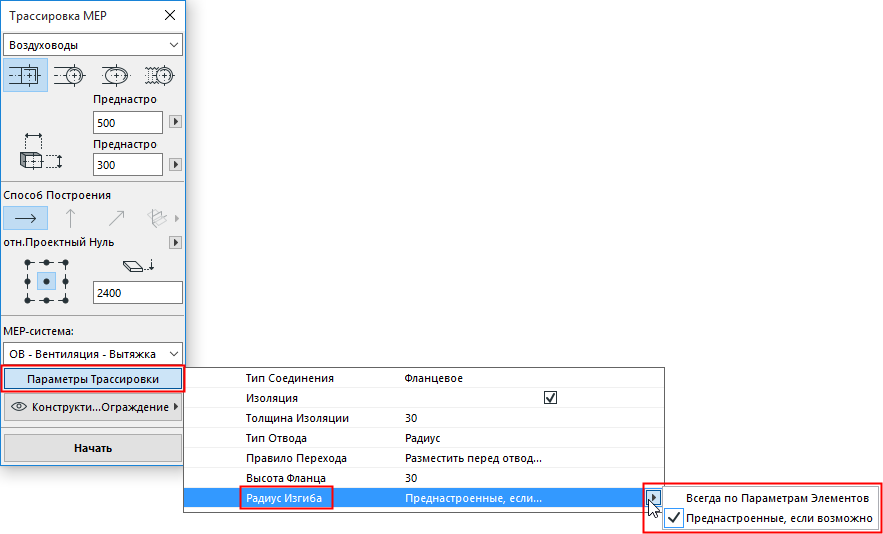

4.Чтобы применить эти значения Преднастроенных Радиусов Отводов, выберите вариант Преднастроенные, если возможно для параметра Радиусов Отводов в Параметрах Трассировки. В результате радиусы отводов будут зависеть от поперечных сечений трассируемых элементов. (См. также Радиусы Отводов (Параметры Трассировки).
Примечание: перед началом Трассировки убедитесь, что функция Редактор > Группирование > Автогруппирование отключена.
Отводы между трассируемыми элементами будут автоматически создаваться с учетом Преднастроенных размеров.
Использование Описаний

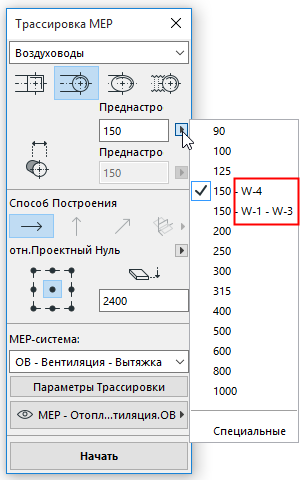

В приведенном ниже примере размеры воздуховодов сопровождаются пояснениями их предназначения. В описания может включаться информация о материалах, номинальных размерах, толщине и т. д. Эти описания также отображаются в Панели Трассировки MEP. Таким образом можно стандартизировать MEP-элементы, применяемые всеми участниками проектирования.
Обычно для воздуховодов систем кондиционирования воздуха, систем пожаротушения и систем водоснабжения необходимо использовать разные параметры. Например, если система теплоснабжения состоит из изолированных оцинкованных труб, а трубы системы охлаждения выполнены из нержавеющей стали, то вам для них потребуются два отдельных списка Преднастроенных Размеров Труб.
Импорт/Экспорт настроенных размеров MEP-элементов
Воспользуйтесь кнопками Импорта и Экспорта для передачи данных настроенных размеров MEP-элементов в формате XML.
