В Archicad существует возможность импортировать BIM-данные из внешних файлов Archicad (PLN, PLA или TPL). При помощи этой функции можно импортировать в проект Archicad следующие BIM-данные:
•Классификации
•Любые Свойства, относящиеся к Классификации
•Предустановки “Сопоставления” IFC-транслятора, относящиеся к Классификации:
–Сопоставление Типов для IFC-импорта
–Сопоставление Типов для IFC-экспорта
–Сопоставление Свойств для IFC-экспорта
–Сопоставление Свойств для IFC-импорта
Импорт BIM-данных из Файла Archicad
Воспользуйтесь командой Импорта BIM-данных, чтобы указать любой файл Archicad, содержащий нужную Классификацию и иные данные.
1.Активируйте команду меню Файл > Взаимодействие > Классификации и Свойства > Импортировать BIM-данные.
2.В открывшемся диалоге Объединения BIM-данных укажите файл Archicad (PLN, PLA или TPL), содержащий нужные определения Классов/Свойств/Сопоставлений IFC-трансляторов.
3.Нажмите кнопку Открыть для импорта данных.
См. также Условия Загрузки и Импорта BIM-данных ниже.
Загрузка Файла BIM-данных с Сайта
При помощи этой команды можно найти и загрузить преднастроенный файл Archicad.
Эти файлы, отвечающие различным международным стандартам, доступны на сайте Graphisoft: https://www.graphisoft.com/downloads/archicad/BIM_Data.html
1.Активируйте команду меню Файл > Взаимодействие > Классификации и Свойства > Загрузить BIM-данные.

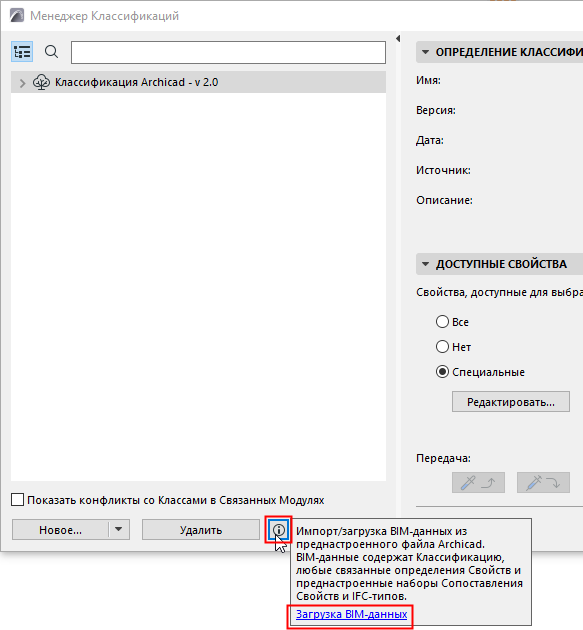

Эта же ссылка доступна из:
–Менеджер Классификаций
–Менеджер Свойств
–Диалога IFC-трансляторов
2.Она ведет на страницу сайта Graphisoft, на которой можно выбрать файл Archicad, содержащий стандартные определения Классов/Свойств/Сопоставлений.
3.Загруженный файл можно сохранить в любой папке.
4.Активируйте команду меню Файл > Взаимодействие > Классификации и Свойства > Импортировать BIM-данные, чтобы указать и импортировать загруженный файл.
Условия Загрузки и Импорта BIM-данных
Функция импорта действует только при условии отсутствия импортируемых данных в текущем проекте Archicad. В противном случае появляется сообщение о сбое импорта.
Откройте Окно Отчета Archicad, чтобы увидеть список данных, вызвавших конфликт и сбой импорта.
Затем удалите из проекта дублирующиеся данные и снова воспользуйтесь командой Импорта BIM-данных.
