Примечание: По умолчанию Панель Координат не отображается. Ее можно открыть при помощи меню Окно > Панели.
Воспользуйтесь контекстным меню для выбора горизонтального/вертикального и компактного/полного отображения данной панели.
Координатное табло содержит следующие управляющие элементы (слава направо).
•Начало пользовательской системы координат. Позволяет переместить начало координат туда, где оно будет определено пользователем. Нажмите эту кнопку и щелчком разместите начало координат в любом месте плана этажа.
Примечание: Чтобы вернуть начало координат в исходное состояние, сделайте двойной щелчок на кнопке Начало пользовательской системы координат.
Для получения дополнительной информации см. Системы Координат.
•Установка наклонной сетки. Щелкните на пиктограмме наклонной сетки и затем начертите вектор на плане этажа для указания угла наклонной сетки. Примечания: Для возврата к нормальной' сетке используйте кнопку-переключатель ортогональной/наклонной сетки.
•Переключение ортогональная/наклонная сетка. Этот переключатель содержит две пиктограммы для выбора обычной сетки или наклонной.
•Позиционирование курсора. Выберите один из трех вариантов позиционирования курсора:
-отключение позиционирования,
-позиционирование по шаговой сетке,
-позиционирование по конструкторской сетке.
Для получения дополнительной информации см. Позиционирование по Сетке.
•Абсолютные/Относительные Координаты: Вы можете щелчком на пиктограммах с буквой Дельта переключать абсолютные координаты на относительные и наоборот (декартовы и полярные) во время выполнения чертежных операций.
Значения Абсолютных Координат отражают горизонтальное, вертикальное, радиальное и угловое смещение курсора от Начала Проекта или Пользовательского Начала Координат. Эти координаты никогда не отражают положение курсора относительно Начала Редактирования.
Значения Относительных Координат отражают горизонтальное, вертикальное, радиальное и угловое смещение курсора от Начала Проекта или Пользовательского Начала Координат в перерыве между выполнением операций. В процессе создания или редактирования элементов отображается положение относительно Локальной Системы (Начала Редактирования).
В общем случае, наиболее полезную информацию несут, как правило, значения абсолютных декартовых и относительных полярных координат.
•Притяжение: Позволяет размещать элементы на верхних поверхностях Перекрытий, 3D-сеток, Оболочек и Крыш.
См. Притяжение.

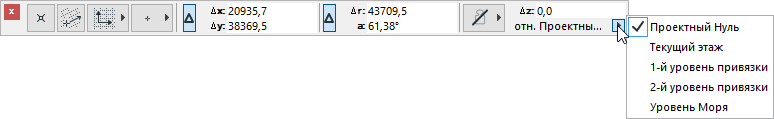

•Уровень. В поле “z” координатного табло приводится возвышение, на котором будут располагаться элементы. Всплывающее меню позволяет указать уровень привязки, относительно которого измеряется возвышение, а именно, проектный нуль, текущий этаж (или в 3D пользовательское начало координат) и дополнительных уровня привязки, определенных в Параметры > Рабочая среда проекта > Уровни привязки.
См. Уровни Привязки.
