Soporte de vigas y pilares de sección variable/multisegmentados en la Exportación SAF
Ahora es posible realizar cálculos analíticos más precisos, gracias a la exportación e importación más exacta de vigas o pilares cónicos o multisegmentados con perfiles variables.
El Modelo Analítico Estructural puede ahora exportar todas las secciones transversales necesarias al Formato Analítico Estructural (SAF), en lugar del único Perfil de Reemplazo utilizado en versiones anteriores.
El manejo de secciones variables es una nueva opción adicional para Archicad 26. Elija esta opción durante las etapas posteriores del desarrollo del proyecto, que requieren cálculos más precisos
|
|
|
|
Modelo físico original en Archicad |
|
|
|
|
|

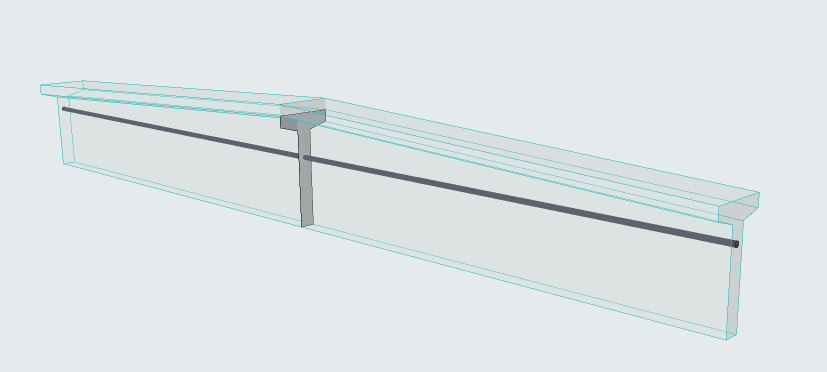

Prismático (Exportar utilizando un único perfil de sustitución) |

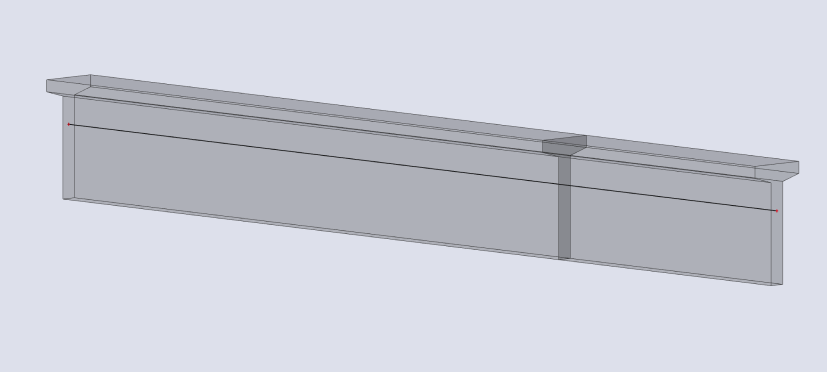

Exportación prismática en el software de análisis |
|
|
|
|

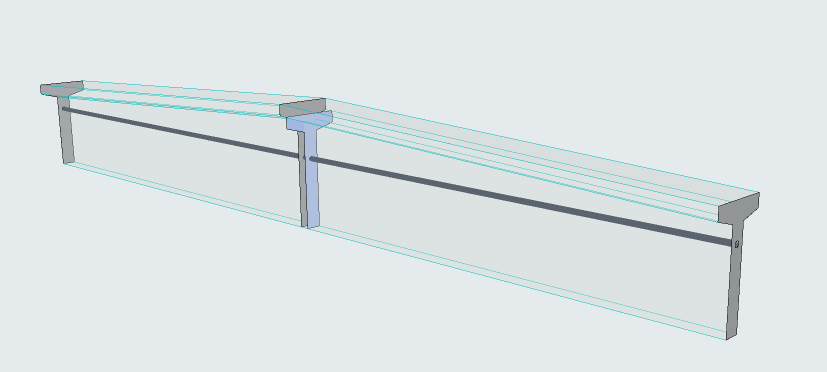

Secciones variables (Exportar todas las secciones) |
Secciones variables en el software de análisis |
Acceda a la opción de sección variable en las definiciones de elementos de Viga o Pilar (para cualquier Parte 1D con un perfil variado):
•La opción "Secciones variables" conserva todos los detalles del modelo físico, exportando todos sus datos de sección
•La opción "Secciones variables" también permite elegir un "perfil de sustitución", pero su única función es posicionar la Parte 1D

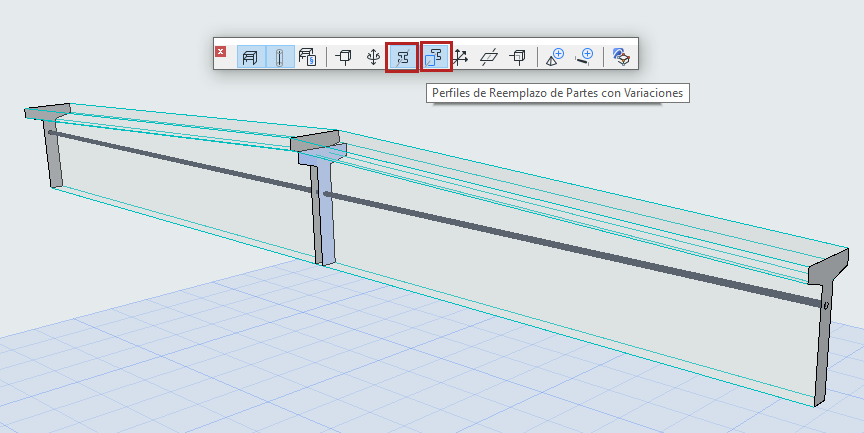

•Muestre/oculte este perfil de sustitución con un nuevo conmutador en la barra de herramientas Estructural - para ayudarle a entender y corregir el posicionamiento de las Partes
Al importar el archivo SAF de nuevo a Archicad, los elementos entrantes, con sus diferentes perfiles, se representan con precisión en su modelo.
