Asignación de propiedades a nivel de componente en la exportación IFC

Al exportar un modelo de Archicad a IFC, puede utilizar el Mapeado de Propiedades para asegurarse de que las propiedades IFC se asignan con precisión a las propiedades de Archicad, mediante la configuración de reglas en el Traductor de Exportación de IFC.

En versiones anteriores, sólo se podían asignar estas propiedades con precisión a nivel de elemento. Por ejemplo, podría exportar el volumen de un Muro en su conjunto, pero no el volumen de cada componente.

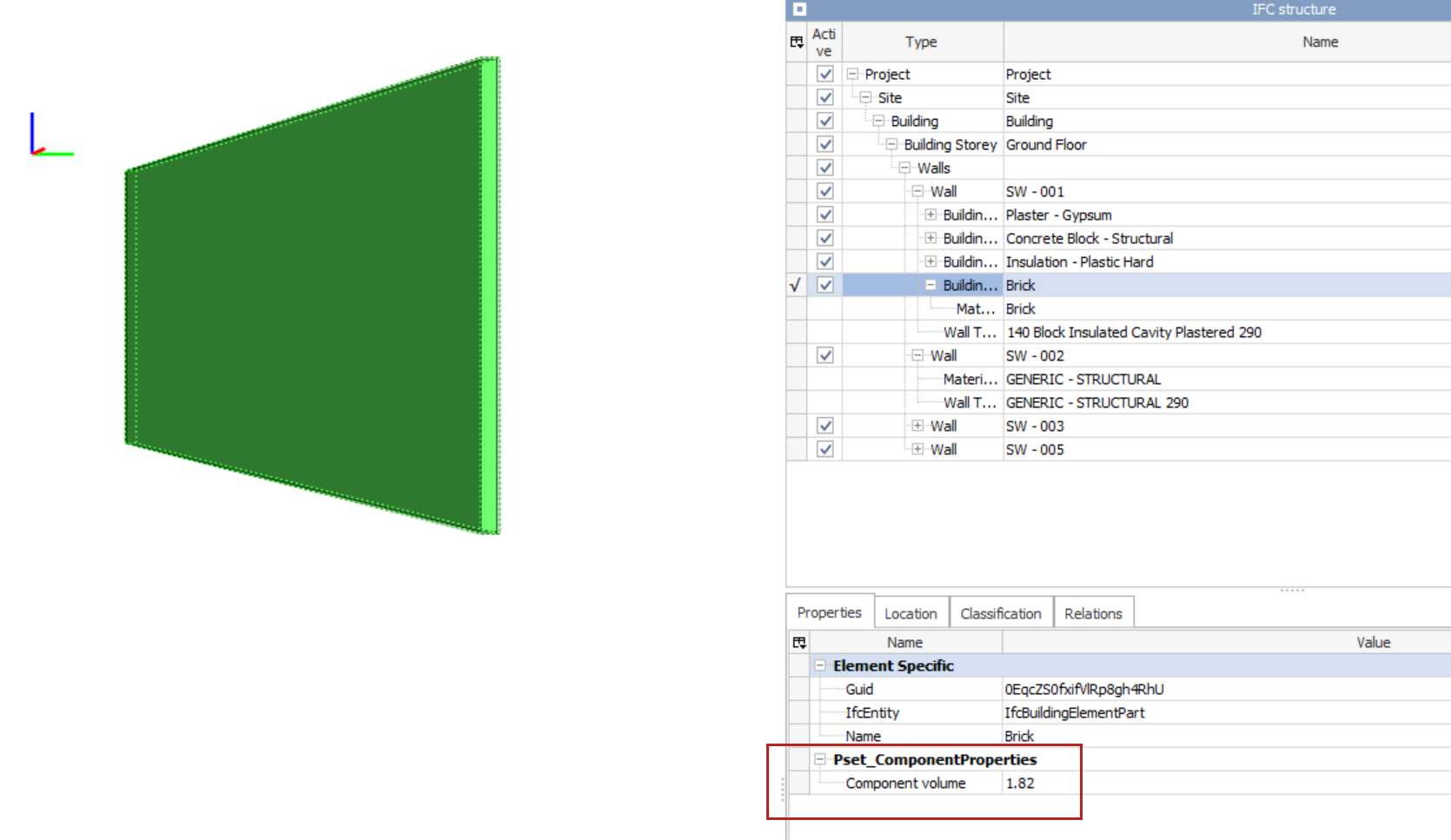

A partir de Archicad 26, la exportación IFC interpretará automáticamente las propiedades a nivel de componente siempre que sean aplicables. Si utiliza una regla de mapeado que contenga una propiedad de componente (como Volumen de Componente), el modelo IFC incluirá los datos de volumen de cada componente individual de un elemento compuesto.

(Este es el tipo de asignación de propiedades por defecto, «Automático")

También puede especificar una regla de mapeado de propiedades que se aplique SÓLO a un elemento padre, o SÓLO a sus componentes. Por ejemplo, puede crear una regla que cree un texto estático que sólo sea relevante a nivel de elemento (no de componentes)

Para hacer efectiva una regla de mapeado sólo para el elemento completo, o sólo para los componentes, utilice la nueva ventana emergente en la Regla de Mapeado (Traductor IFC para la Exportación - Mapeado de Propiedades para la Exportación):
