Comprobar Elemento de Biblioteca

Nota: Parte de la extensión de Library Part Maker. Ver Library Part Maker.

No puede guardar el Elemento de Biblioteca actual hasta que no lo compruebe.

En el panel Comprobar y Guardar Elemento de Biblioteca, pulse Comprobar.

La comprobación se realiza en el Área de Diseño del Nombre de Elemento de Biblioteca actual.

Revisar Problemas

Revise los problemas mostrados (alertas, avisos) que puedan afectar o impedir el guardado del Elemento de Biblioteca. Corrija cualquier problema que surja.

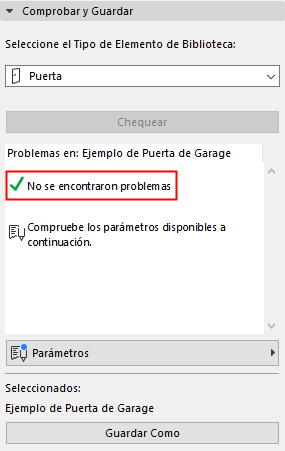

•Marcador Verde: No se encontraron problemas. Revise los parámetros y luego Guarde.

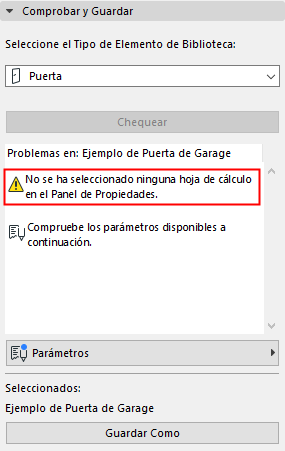

•Marcador Amarillo: Le llama la atención por alguna anomalía, pero no evita que guarde el Elemento de Biblioteca. Revise los parámetros y luego Guarde.

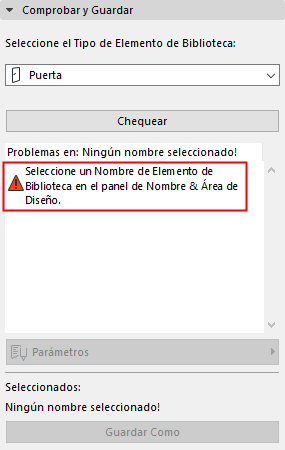

•Alerta Roja: este es un error que debe ser arreglado antes de que pueda continuar.

Ajustar Parámetros y Atributos

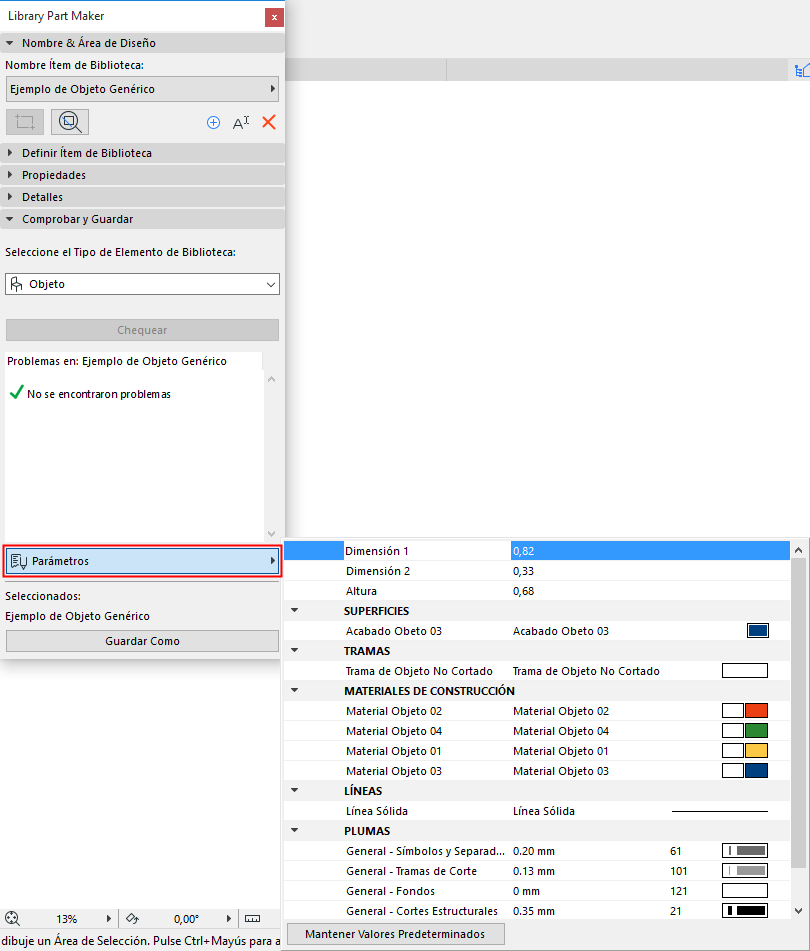

Una vez que la comprobación no produzca advertencias que requieran corrección, aparecerá la ventana emergente de Parámetros. Aquí, verá los parámetros y atributos que serán guardados con el elemento de Biblioteca actual.

Los atributos (tipos de línea, plumas, tramas, superficies, materiales de construcción) son aquellos utilizados en los símbolos 2D y modelos 3D del Área de Diseño. Los nombres de los parámetros se derivan automáticamente del nombre de los Atributos del proyecto actual.

Puede editar los nombres y valores aquí. El Área de Diseño recordará los cambios de parámetros que realice.
