Utilizar una base de datos externa para traducir los perfiles no mapeados

Los Perfiles de Archicad y los Perfiles SAF 1D entrantes se mapean en función de las definiciones en los paneles de Mapeado de Perfiles (para Exportar e Importar, respectivamente).

Para aquellos que no están mapeados por nombre en la lista de Mapeado de Perfiles: puede activar la asignación automática según una base de datos predeterminada. Esto puede ahorrarle mucho tiempo y esfuerzo en comparación con el mapeado manual.

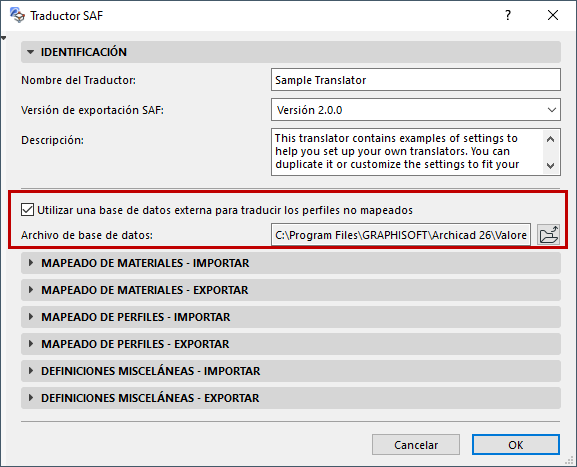

Active esta casilla en el panel de Identificación del Traductor SAF.

Si marca esta casilla, el mapeado de perfiles se referirá a una lista predefinida (un archivo Excel llamado "ExternalDB") para mapear todos los perfiles de Archicad salientes y las Secciones prefabricadas entrantes que NO están mapeadas por nombre en los paneles de Mapeado de Perfiles.

Nota: Para cada Sección SAF entrante que no tenga un Perfil correspondiente en Archicad, se crea automáticamente un nuevo atributo de Perfil, basado en la base de datos de Perfiles de Acero Estándar. Ver Utilizar un Perfil de Pilar o Pilar de Acero Estándar.

Ubicación y Editción del archivo de Base de Datos externa (Secciones SAF Manufacturadas)

El archivo de Excel “ExternalDB” se encuentra en su carpeta Por Defecto, donde ha instalado Archicad.

También consulte la página de Descargas de Graphisoft para ver los archivos de base de datos predefinidos que puede usar para este propósito. (VéaseDescargar Archivos de Datos SAF Optimizados para Aplicaciones Estructurales.)

Es posible crear su propio archivo de base de datos, guardarlo y luego usarlo. Debe utilizar un archivo de Excel que consta de una sola hoja, con las mismas dos columnas y nombres de columna que en el archivo predeterminado proporcionado.

Importante: Puede copiar y editar el archivo ExternalDB predeterminado proporcionado en su plantilla de Archicad, ¡pero NO cambie el nombre ni lo mueva!

Prioridad de las Reglas de Mapeado

Las reglas para el mapeado de Perfiles de Archicad y Secciones SAF Manufacturadas se aplican en el siguiente orden:

1.Mapeado por nombre, según la lista en el panel de Mapeado de Perfiles

2.Base de datos Externa (siempre que la casilla "Utilizar base de datos externa" esté marcada).

3.Definición de “Otros Perfiles”. Esta es la definición general para las definiciones de Perfiles de Archicad que no se han mapeado en los pasos 1 y 2 anteriores.
