Crear un Hyper-Modelo de BIMx desde el Publicador
Puede que necesite optimizar el modelo de Archicad antes de guardarlo en formato BIMx para asegurarse de que tendrá el mejor rendimiento posible.
Ver BIMx: Notas sobre los Datos del Modelo, las Definiciones del Modelo 3D y las Texturas.
Paso 1: Crear el Grupo de Publicación
Utilizar el modo Organizador del Publicador para crear el Grupo de Publicación deseado: recopile la combinación de vistas (incluyendo recorridos de cámara), Planos o subgrupos, y las vistas 3D que desea incluir en el Hyper-modelo.
Ver también Publicador.
Puede optimizar el contenido de la vista 3D para ajustarse a sus necesidades de publicación particulares - por ejemplo, usando la Visualización Parcial de la Estructura, Combinaciones de Capas o Marco de Selección para limitar las vistas.
Paso 2: Definir las Propiedades de Publicación
Abra el cuadro de diálogo Propiedades de Publicación.
Elija cómo desea publicar el Hiper-modelo: Enviar o Guardar.
Subir (enviar) el Hyper-Modelo BIMx
Elija este método de publicación para subir el archivo al Sitio de Transferencia de Modelos BIMx desde bimx.graphisoft.com.
•Haga clic en Iniciar Sesión e inserte su Graphisoft ID (GSID), si no ha iniciado sesión anteriormente.
Si no tiene una GSID, haga clic en Registro (Sign-Up) desde el diálogo que aparece.
•Subir a: Elija la ubicación de su empresa o su propio almacenamiento.
•A esta carpeta: Elija si subir el archivo a una carpeta Pública, o Privada. Si elige Carpeta Privada, tendrá la opción de proteger el archivo con contraseña. A la izquierda se muestra el espacio de almacenamiento disponible.
Nota: La opción de Carpeta Privada está disponible sólo en su ubicación de almacenamiento de empresa, para usuarios que tienen un Contrato de Suscripción de Servicios (SSA) para Archicad.
• Nombre: Puede renombrar opcionalmente el archivo del Hyper-modelo.
•Guardar una copia local: Active esta casilla y especifique el destino del archivo si desea guardar una copia local del Hyper-modelo adicionalmente a subirlo al Sitio de Transferencia de Modelos BIMx.
Ver también Paso 3: Definir Info y Paso 4: Utilizar los Créditos del Arquitecto (abajo) para información acerca de estas opciones.

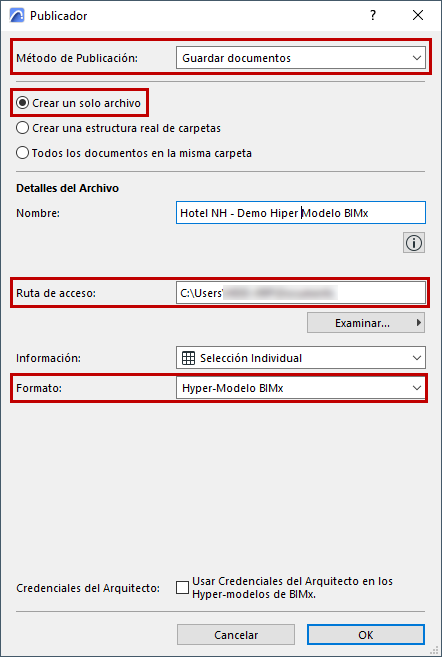

Guardar Hyper-Modelo BIMx
•Elija el método de Publicación de Guardar archivos
•Seleccione Crear archivo único
•Ruta: Inserte un destino
•Elija el formato de Hiper-Modelo BIMx
Use el desplegable de Conjunto de Info para controlar qué información de elemento del modelo debería estar disponible para los observadores del modelo BIMx en un dispositivo móvil.
•La opción de Clasificación y Propiedades usa los datos definidos para cada elemento en el panel de Clasificación y Propiedades de su cuadro de diálogo de Definiciones de Elemento.
•Elija Ninguno si no desea que el destinatario vea ninguna información de elemento (p. ej., si el destinatario sólo visualiza la geometría del modelo como un todo, y no necesita ningún detalle de los varios elementos componentes.
•Seleccionar Esquema: Haga clic aquí para abrir un desplegable y seleccionar uno o más Esquemas de Listado de Elementos. El modelo BIMx usará los datos definidos en el esquema seleccionado(s).
Ya que aquí puede elegir uno o más Esquemas, puede que le resulte útil dividir los datos personalizados exportados en varios Esquemas (por ejemplo, por tipo de elemento). Esto acelera el proceso de actualización y publicado, y hace más fácil el manejo de los datos.
• La opción de EIE Por Defecto para salida BIMx usa datos definidos en un Esquema Interactivo de Elementos con este nombre. Este esquema está incluido en la plantilla por defecto de Archicad, pero puede modificarlo, o elegir cualquier otro esquema.
Paso 4: Utilizar los Créditos del Arquitecto
Seleccione esta casilla para mostrar información acerca del diseñador del proyecto cuando se abra el Hyper-modelo en una aplicación BIMx.
Debe definir primero esta información en Archicad en Archivo > Info > Previsualización Proyecto & Credenciales del Arquitecto en BIMx.
Ver Credenciales del Arquitecto en BIMx.
Paso 5: Definir las Opciones de Exportación de BIMx
En el Grupo de Publicación: seleccione una Ruta de Cámara (si la hay) o la vista 3D, luego haga clic en Opciones.
Fondo del Modelo
Elija un fondo para usar mientras se explora el modelo BIMx
"Cielo" es la imagen de cielo por defecto de BIMx.
Límite de tamaño de las texturas
Las texturas de los modelos 3D pueden proporcionar atractivos efectos visuales, pero también afectan al tamaño del modelo y a la velocidad de exportación.
Restaurar el límite por defecto "Normal" en función de sus necesidades:
•el límite inferior puede acelerar el tiempo de exportación y limitar el tamaño del modelo
•un límite más alto puede dar lugar a una mejora de los detalles visuales (pero a un mayor tamaño de archivo).
Opciones de Galería para Recorrido de Cámara
Si ha seleccionado un recorrido de cámaras en su Grupo de Publicación: defina las opciones de la Galería.
•Añadir cámaras como ítems separados de la galería: Se creará un ítem de galería por separado (un punto de vista de imagen) de cada cámara en el recorrido actual de la cámara de Archicad
•Crear una película simple para la galería: Se creará un sólo ítem de galería de tipo película del recorrido actual de la cámara de Archicad
Paso 4: El Proceso de Publicación
En el Publicador, seleccione su Grupo de Publicación y haga clic en Publicar.
Aparece el cuadro de diálogo Proceso de Publicador:
Si está subiendo el Hiper-modelo BIMx al sitio de Transferencia de Modelos BIMx, el Enviador BIMx mostrará el estado del envío. Utilice este cuadro de diálogo para detener el envío o iniciar el proceso de nuevo como necesite.
Haga clic en Detalles para más información.
