平面圖上顯示洞口

使用洞口設定來微調平面圖上的洞口顯示,包括其符號、屬性和參考軸。

注意:至少有一個剪切元素可見,洞口才會可見。

本節主題:

平面圖符號

剪切元素中的洞口顯示

分離洞口:分離或統一

剪切面

平面圖的洞口輪廓

洞口 覆蓋填充

洞口 參考軸

平面圖符號

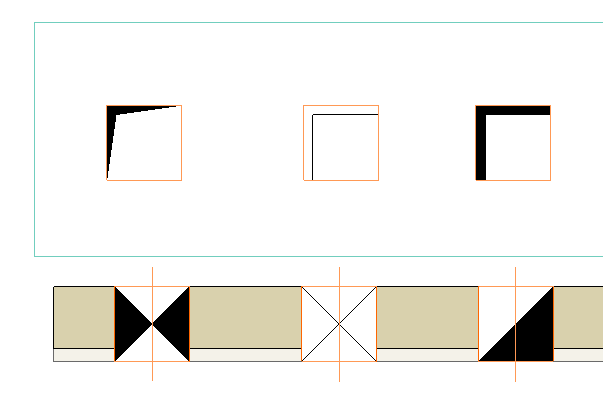

洞口可包含兩個平面圖符號:剪切和未剪切洞口各一個。使用洞口設定中的符號面板 來設定預設選項。

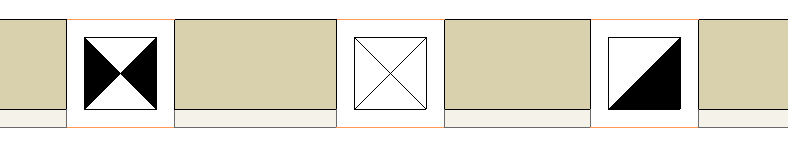

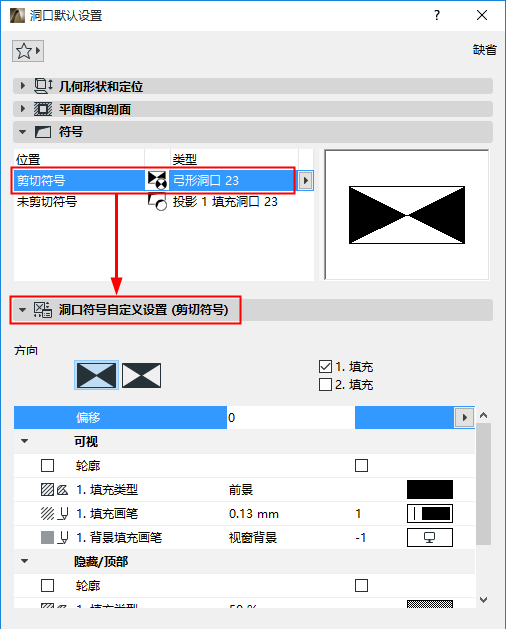

使用符號自定義設定面板來微調符號的首選項及符號的幾何首選項:



剪切符號,帶偏移和輪廓


未剪切符號,帶偏移和輪廓

剪切元素中的洞口顯示

洞口設定中:使用平面圖顯示來控制剪切元素中洞口的顯示。

注意:未剪切/頂部元素的洞口總是顯示為符號。


符號剪切:請始終使用剪切屬性(無論洞口的垂直位置如何)

符號:基於洞口的垂直位置,可使用剪切、隱藏或頂部線。

全部頂部:請始終使用頂部屬性(無論洞口的垂直位置如何)

分離洞口:分離或統一

剪切通過複數元素或複合元素的洞口,會由空氣間層加以分離:

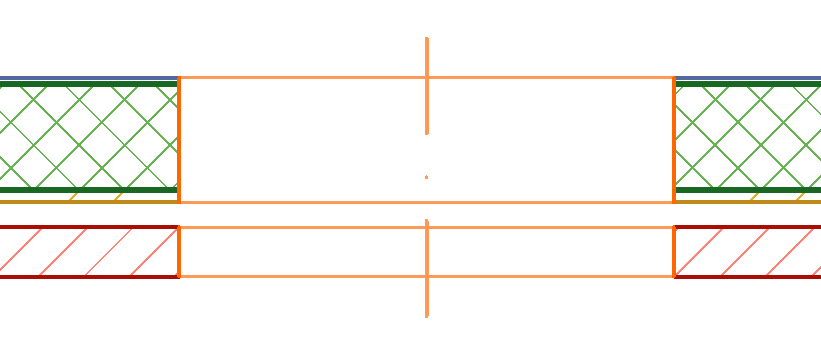

分離的:

內部輪廓(空氣間層內)可見。

不顯示剪切線和覆蓋填充。

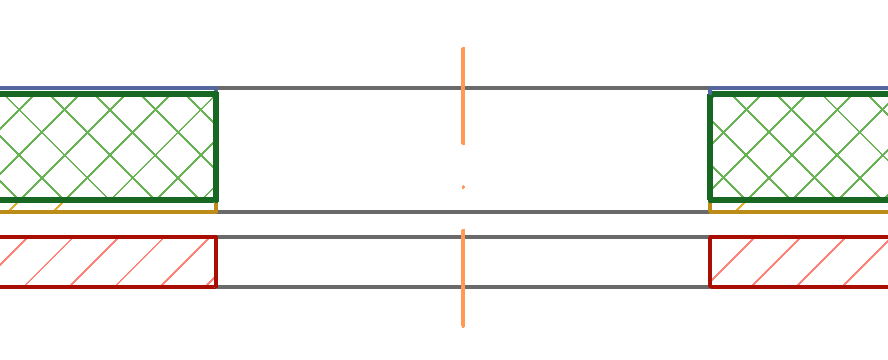

統一的:

內部輪廓(空氣間層內)不可見。

顯示剪切線和覆蓋填充。

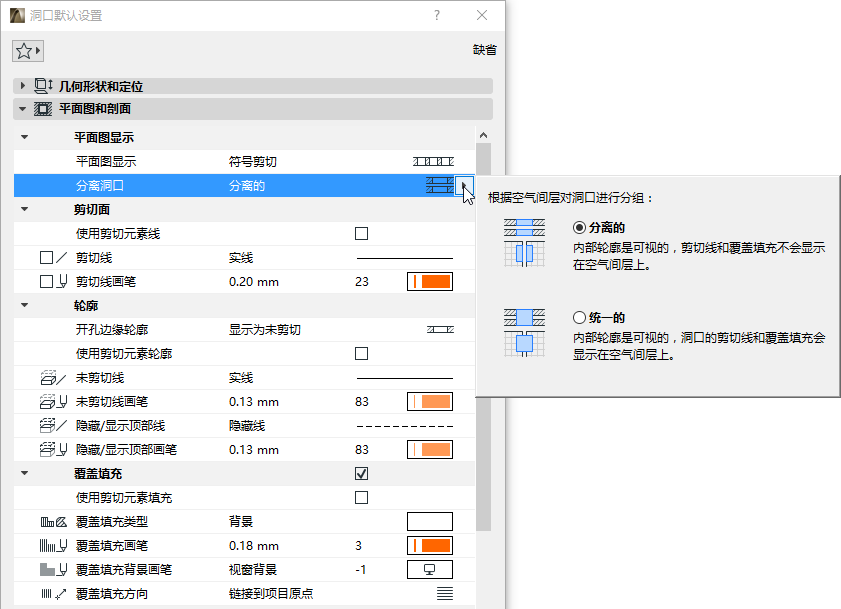

根據空氣間層對洞口進行分組:分離對比 統一

剪切面

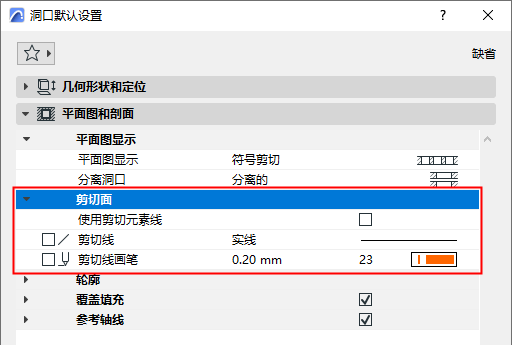

對於被洞口剪切的元素表面:勾選使用剪切元素線框。否則,會使用洞口自身的剪切線(在本對話框中定義)。



使用剪切元素線


使用洞口自帶的剪切線

平面圖的洞口輪廓

開邊口輪廓:

“開邊口”為不與任何其它元素相交,也不與其它元素的邊緣重合的洞口輪廓。

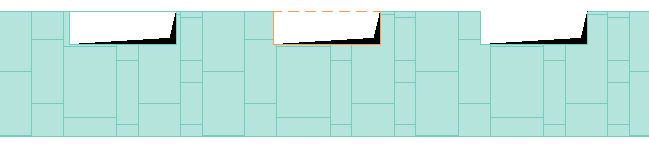

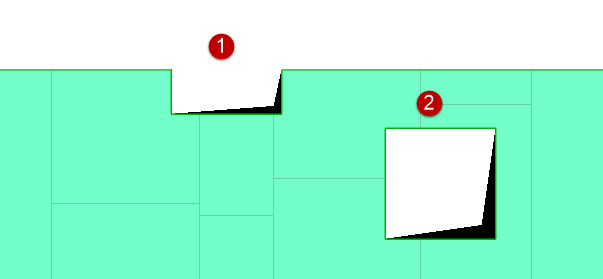

帶開放(1)和邊界(2)邊的洞口

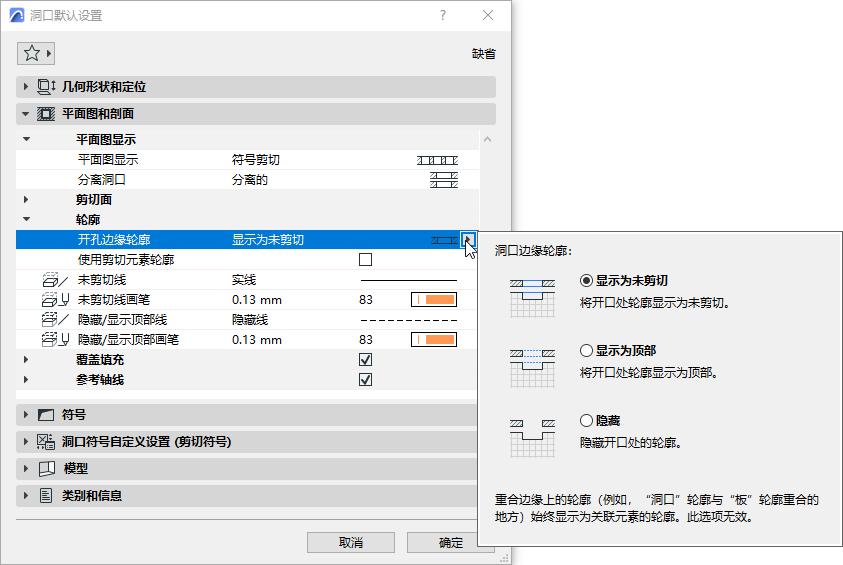

將這些開放邊顯示為未剪切頂部 或 隱藏



未剪切開放邊-顯示為頂部-隱藏


未剪切開放邊-顯示為頂部-隱藏

注意:在與板邊這類物件相重疊的洞口中,此設定無效。這些邊為“邊界邊”,其顯示(頂部或未剪切)取決於平板的輪廓顯示。

洞口輪廓

為未剪切和頂部輪廓定義屬性。可以使用剪切元素的輪廓. 否則,會使用洞口自身的未剪切/頂部屬性(在本對話框中定義)。

洞口 覆蓋填充

參見分配覆蓋填充


對於“分隔”顯示的分離洞口,其覆蓋填充不會出現在空氣間層。

洞口的符號會放置於洞口頂部(包括其覆蓋填充,若有。)

洞口 參考軸


使用這些控件來定義顯示在平面圖和截面中的洞口的參考軸。

注意:要通過視圖顯示/隱藏洞口參考軸,請使用模型視圖選項。參見模型視圖結構元素的選項
