請注意，圖形覆蓋和碰撞檢測功能對表面的識別是有限的。
這些界面中的表面標準（表面、表面名稱）可能適用，也可能不適用，這取決於元素的類型和表面的設定方式。
請看以下章節，了解它是如何工作的：
對於建築元素，如果在元素設定中定義了一個表面，那麼這個規則就適用。

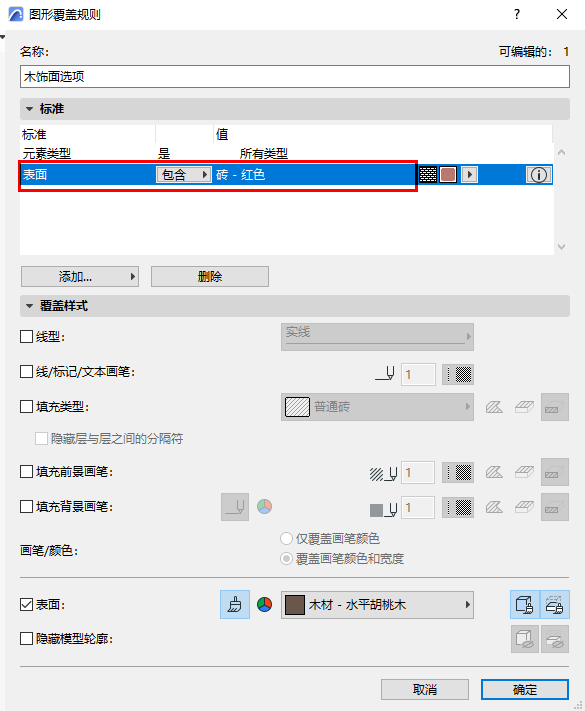

例如，一個圖形覆蓋將胡桃木飾面應用於所有包含紅磚表面的元素。
|
初始的 |
用胡桃木覆蓋磚表面 |
|
|
|
|

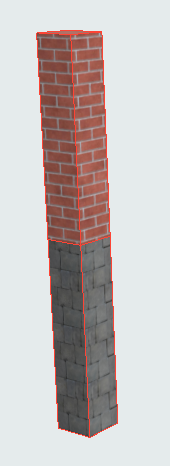

帶有紅磚建築材料的柱段 |

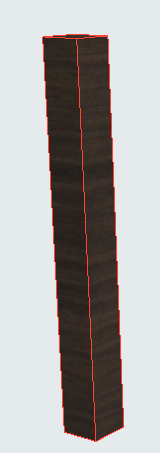

"胡桃木 "覆蓋應用於整個柱子，基於元素設定中分配給分段的紅磚表面（通過建築材料）。 |
|
|
|
|

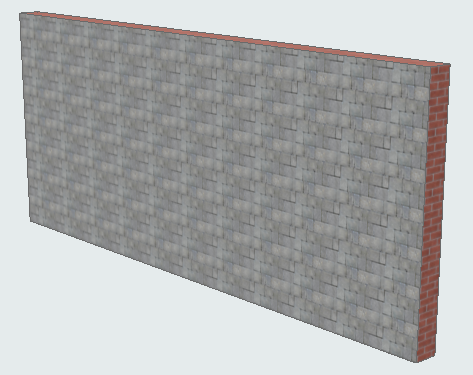

帶有磚邊緣表面的墻 |
"胡桃木 "覆蓋應用於整個元素，基於元素設定中設定的磚面（通過模型面板中的邊緣覆蓋） |
|
|
|
|

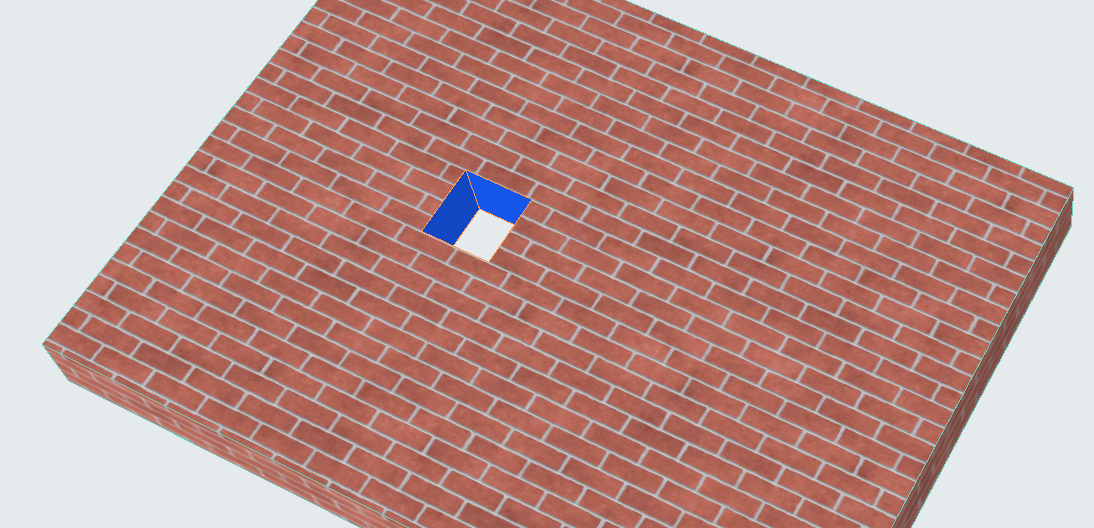

紅磚板與藍色洞口元素 |
"胡桃木 "覆蓋應用於板元素（不是洞口），基於板設定中設定的磚塊表面 |
|
|
|
|

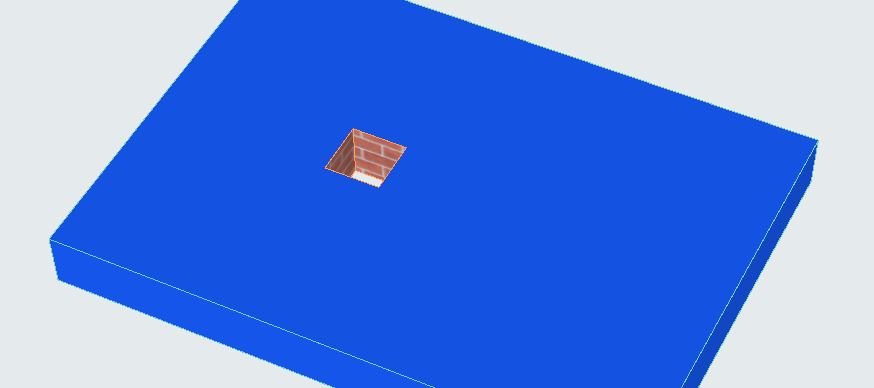

藍色板，加上帶有磚表面的洞口元素 |

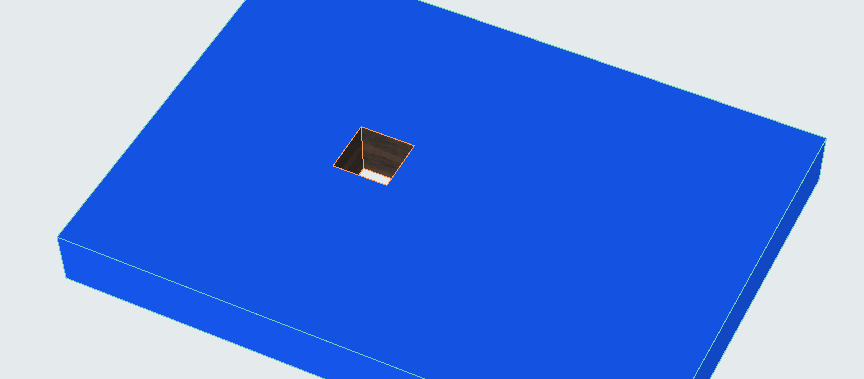

"胡桃木 "覆蓋應用於洞口表面（不是板），基於洞口設定中設定的磚塊表面（通過模型面板） |
|
|
|
|

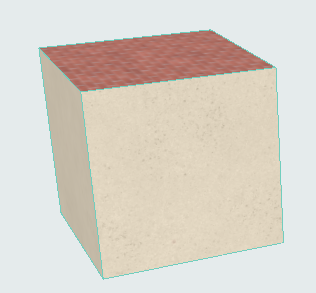

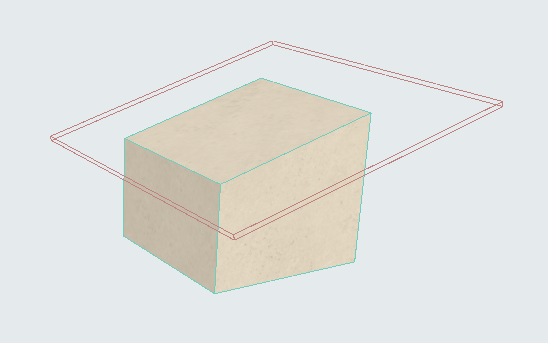

頂面是紅磚表面的板（通過模型面板覆蓋） 被屋頂剪切的頂部表面 |

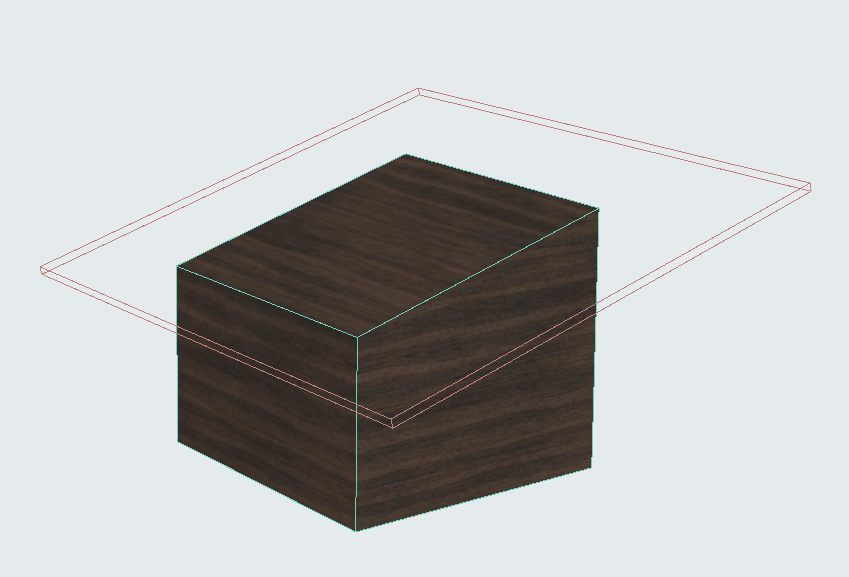

"胡桃木 "覆蓋應用於整個元素，基於元素設定中設定的磚面（即使磚表面在模型中不可見） |
對於圖庫部件、物件、GDL物件：
•如果在 物件設定的模型面板中應用了表面，則圖形覆蓋和碰撞檢測也適用（基於訊息數據，每個Archicad參數都可以參與Archicad輸出）。
•相反： 如果表面只在圖庫部件的自定義設定面板中定義（這是設定GDL腳本的面板，不是Archicad的參數），那麼圖形覆蓋和碰撞檢測的表面標準 就不會適用 。
|
初始的 |
用藍色覆蓋綠色表面 |
|
|
|
|

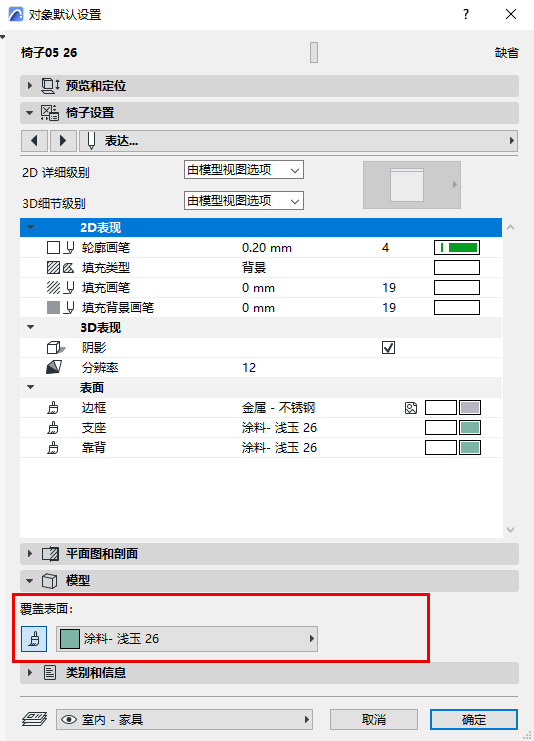

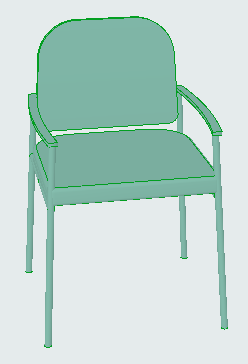

椅子的綠色表面在模型面板中設定 |

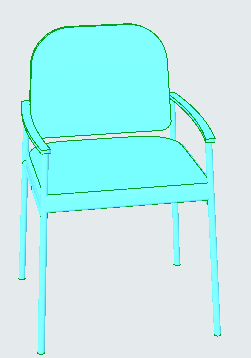

基於表面的標準適用 |
|
|
|
|

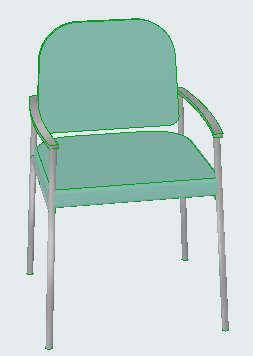

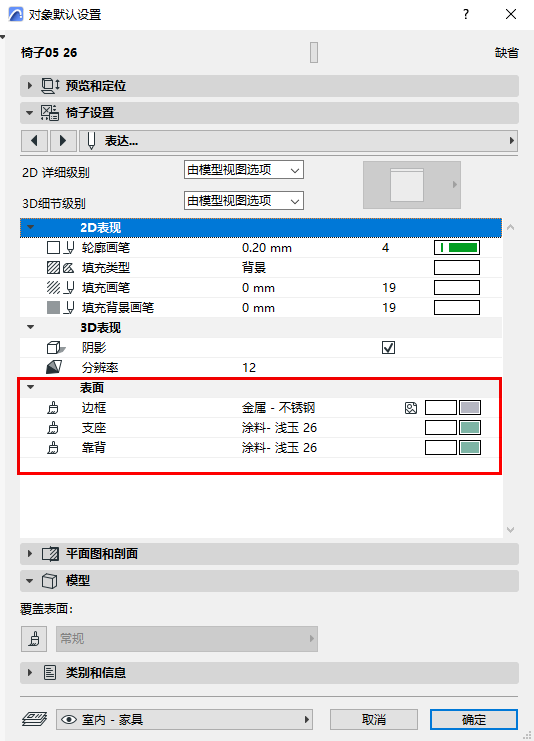

椅子的綠色座面在自定義設定面板中設定（GDL腳本） |
基於表面的標準並不適用 |
結構元素：如果由於模型編輯而“繼承”了表面，生成的表面將不作為圖形覆蓋考慮的因素。 例如，一個元素的表面可能來自於
•實體操作（目標元素繼承算子元素的表面）
•與其他元素的連接
•元素嵌入其中（如洞口、門或窗）
由此產生的表面將不作為圖形覆蓋或碰撞檢測的考慮因素，因此元素將不會參與到圖形覆蓋或參與碰撞檢測中。
