基於任意2D視窗中繪製的草圖創建一個符號填充項，具體步驟如下:
1。用線、弧和熱點繪製圖案。
2。全選圖案的所有組件，並選擇編輯>複製。
3。轉到選項> 元素屬性 > 填充。
4。點擊新建 按鈕。
5。為新填充項輸入一個名稱。
6。選擇符號填充單選按鈕，然後點擊OK。

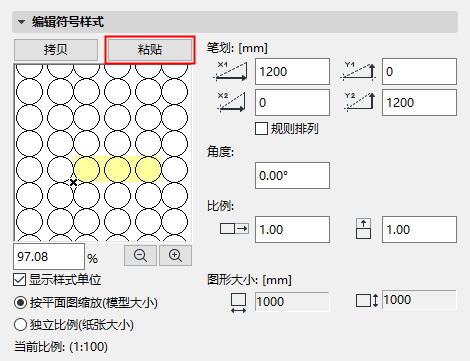

7。在編輯符號圖案面板中，點擊貼上。
注意：貼上的選集只能包括線條、弧線和熱點。
8。樣式出現在預覽窗中出現。
9。勾選顯示單位樣式對話框，在對話框預覽視窗中高亮的該樣式的一個單位。

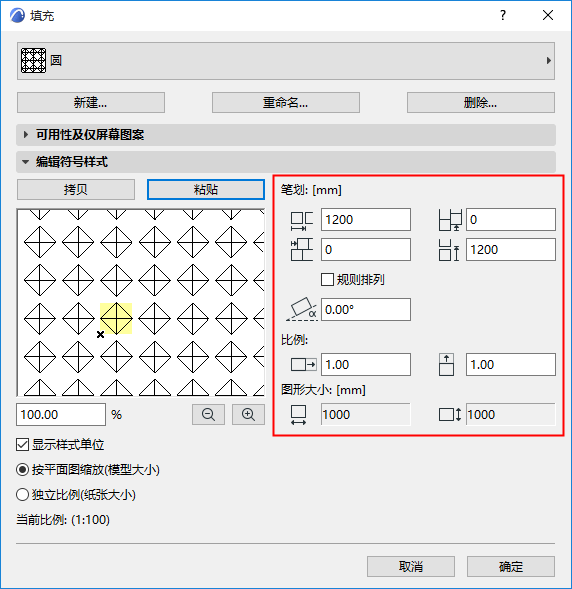

10。使用編輯圖案樣式下的控制項，設定符號填充的大小、圖案和旋轉角度。
筆劃：使用這四個字段設定構成符號式樣的行向量。
首先，注意符號單位的圖形大小（在此面板的底部顯示）。這就是符號單位在平面圖中的絕對尺寸。
•X1和Y1：這些數值決定了第一個向量圖案的符號單位之間的水平（X1）和垂直（Y1）距離。例如，如果圖形大小為1000毫米，然後將向量式樣平均值X1數值定為1500，符號單位每邊定為500毫米間隙。
•X2和Y2：這些數值決定了第二個向量圖案的符號單位之間的水平（X2）和垂直（Y2）距離。例如，如果圖形大小為1000毫米，然後X2數值定為750均值，符號單位下一行與首個水平向量（1500毫米位置）錯列750毫米。
角度：如果您向將填充圖案偏斜一些，則需以度數輸入角度值。
比例：輸入比例因子，以在水平方向和垂直方向"拉伸"符號單位。（預設情況下，此因子設定為1.0，即符號單位沒有被拉伸。）
預覽視窗下方的百分比字段和縮放按鈕僅標示預覽視窗中的圖像。此預覽顯示給定百分比的符號式樣，此百分比與平面圖相同。
要確定填充和專案比例之間的關係，使用這兩個單選按鈕。
見填充的比例。
編輯符號填充
1。在填充對話框中，選擇要編輯的符號。
2。點擊複製 按鈕。
通過把符號填充貼上回視窗中，它又變成可編輯的了。
用於複合元素的符號填充有特殊的方向選項，所以您可以調整其屬性：
