向量填充 使用了一個圖案填充式樣，可以用來代表結構元素的剪切面或頂部覆蓋（覆蓋填充）。您還可以為表面分配向量填充。
在平面圖中
僅當選擇了視圖>螢幕視圖選項>填充的真外觀時，元素將在平面圖上的向量填充中顯示 （否則，螢幕顯示將顯示填充的位圖）。
在3D視窗中
3D視窗中的結構元素要使用經由其建築材料分配給它們的表面來顯示。這些表面不能使用元素設定的模型面板在元素層高上覆蓋。

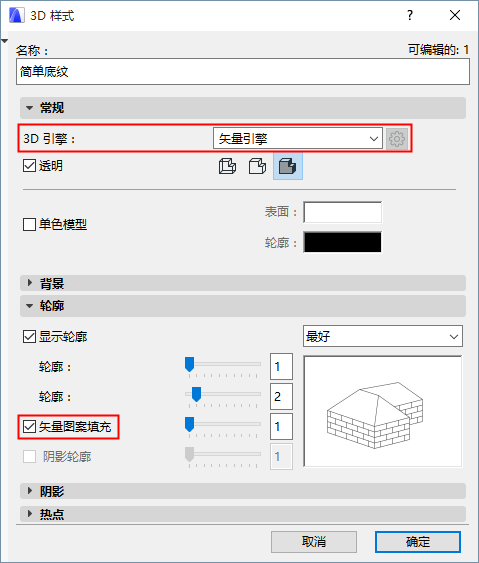

如果這些表面包括一個向量圖案填充，只有在3D視窗設定中將向量3D圖案填充 控制項切換為“開” 以及只有正在使用向量3D引擎時，這個向量圖案填充才能在3D視窗中看得見。
在剖面圖/立面圖/室內立面圖及3D文檔視窗中
只有在設定對話框的模型顯示面板中勾選了表面 - 覆蓋填充前景複選框時，剖面圖/立面圖/室內立面圖及3D文檔視窗才會顯示向量圖案填充。
更多訊息，參見模型外觀（剖面類型視圖）和3D文檔模型外觀面板。
向量圖案填充設定對渲染視圖沒有影響。
