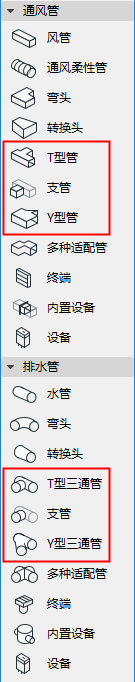

連接點類型的MEP工具包括T型管，Y型管和支管。
通常，您要將連接類型的MEP元素添加到已放置的直線MEP元素中。
註釋：請確保自動建組 功能（編輯>建組>自動建組）已關閉。連接點無法放置於分組元素上。
1。啟動所需的連接工具（T型管，Y型管或支管）。
2。單擊現有元素（中心線或其端點）以放置連接。
注意：如要放置支管，請單擊元素中心線。
3。根據您單擊的位置和連接類型，可能還需要再點擊幾次：左右移動游標以查看可能的位置：它應該從導管的右，左，頂部還是底部份支？
4。單擊這四個位置之一以選擇所需的幾何形狀。
右
左
頂部(T)
底部(B)
參見使用一個連接開始佈設。

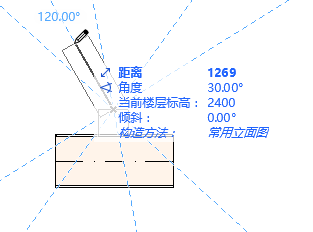

5。在適用情況下：輔助線將提示你點擊定義接下來佈設元素的角度。
注意：如果您希望下一個放置的元素是垂直的，請不要選擇四個水平方向中的任何一個。取而代之，切換構造方法（使用MEP佈設面板或追蹤器）至垂直提昇並放置下一個元素。）

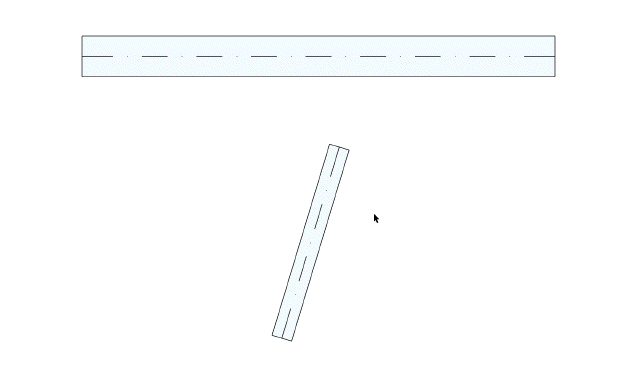

您可以通過在已經放置的直MEP分段上放置一個連接（T型管，支管，Y型管）來開始佈設操作。
1。在MEP佈設面板點擊 開始佈設 。
2。點擊一個已放置MEP元素的中心線。

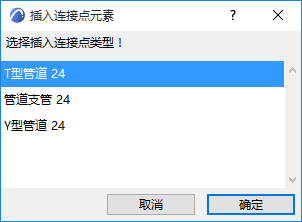

3。插入連接件元素對話框將出現。
選擇你要插入的連接件類型（如T型暖通管道、暖通管道支管、Y型暖通管道），然後點擊OK。（可用的連接點類型取決於所單擊的元素是暖通管道，電纜還是給排水管道。）
