這些設定可以過濾結構分析模型的2D構件，以考慮結構上不重要的可在導出模型中忽略的小洞口和狹窄間隙。

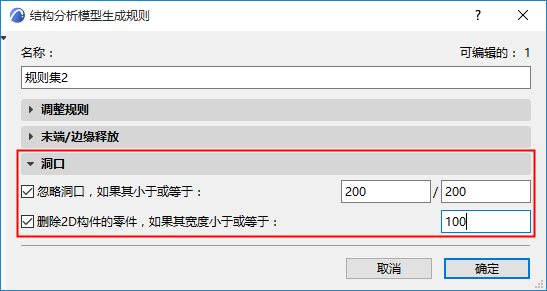

使用結構分析規則對話框中的洞口面板。
忽略洞口，如果其小於或等於
勾選此框以定義是否在結構分析模型中忽略2D構件中的小洞口。
在此情境下，“洞口”可以是：
•板或屋頂的2D構件：洞口，天窗，板的內部多邊形，實體元素操作造成的孔洞。
•墻的2D構件：洞口，門，窗，實體元素操作造成的孔洞。
在生成規則對話框中，輸入兩個尺寸以定義一個“小”洞口。
任何尺寸等於或小於定義的洞口在結構分析模型中都將被忽略，也不會被表示。
要使任何特定的2D構件免於此規則：您可以在元素設定中取消勾選“忽略小洞口”的過濾條件。
刪除2D構件，如果其窄於或等於
勾選此框以從2D構件表面刪除非常2D構件非常狹窄的部件。
例如，兩個洞口之間的狹窄間隙，或者在窗的洞口被剪切之後墻的殘餘部件。
“刪除狹窄部件”過濾器不能在元素層面停用。
例子：
我們假設一面墻有兩個洞口，一個是窗（1000x1000mm），另一個是通風管（20x200mm）。對於結構分析來說，通風管的洞口不會對墻的結構行為產生巨大的影響：因此，結構分析軟件應當忽略此洞口。
應用這些規則之後，我們看到以下結果：更小的洞口以及較窄的墻部件（連接更大的洞口）在結構分析模型中均被忽略。
2D構件的洞口過濾效果
