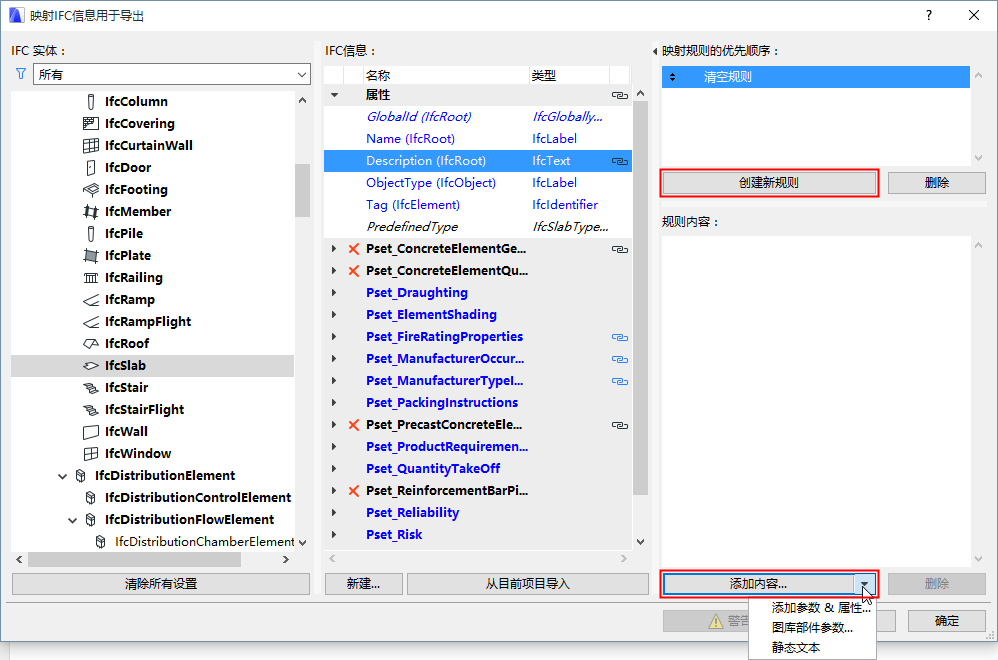

1。選擇您需要映射的IFC屬性。斜體類型的數據不可被映射。
2。點擊新建規則按鈕。出現 “空白規則”字段。
•參數 & 屬性
•靜態文字
注意：如果規則包含一個以上字段，字段總是被轉換為一個字符串的字段連接。

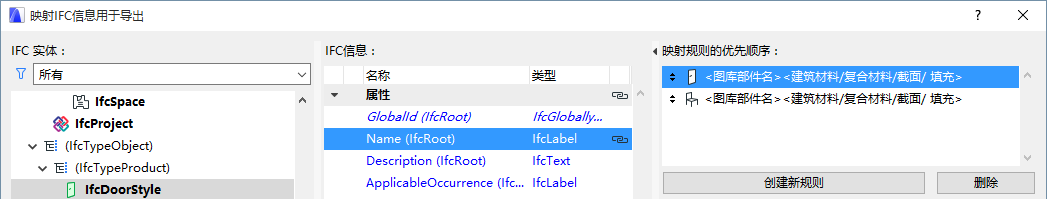

您可以向單一訊息分配多個規則。這是有用的，例如，如果幾個工具將生成相同的IFC元素類型。將按它們出現在使用者介面中的順序應用規則：第一個有效的規則將被應用。
字符串類型的字段可以拆分。
在規則內容中，對於選定的字符串類型字段：點擊彈出的視窗，開啟拆分設定：
例如，使用拆分來剪出圖庫部份名稱的一個特殊片段。
圖庫部件參數
圖庫部件參數可以用兩種方式設定：
•圖庫部件相關的：選定的圖庫部件參數將隻影響包含該參數的元素。如果圖庫部件參數在物件子類型水平中定義，那麼參數映射也將發生在子元素上。例如，如果我們映射了GS門物件子元素的 “gs_list_cost”變量參數，那麼映射將對GS門（諸如門、雙門、金屬門等）的子圖庫部件元素的所有門（和ifcDoors）有效。見下面的例子。

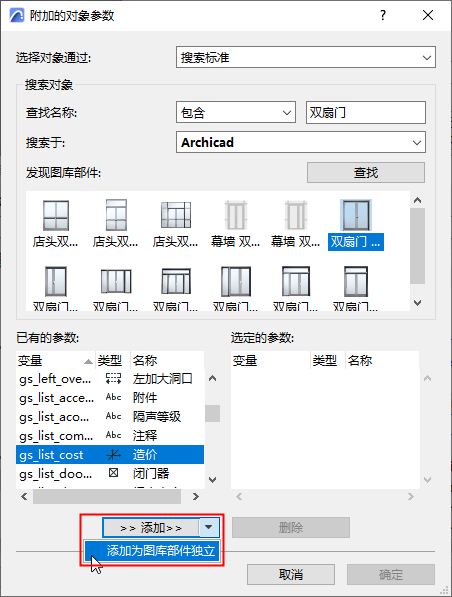

•圖庫部件獨立：參數變量（例如，“gs_list_cost”）將對映射有效，不管選擇哪個圖庫部份。例如，如果您選擇了雙門的“gs_list_cost”參數用來映射作為圖庫部件的獨立參數，那麼，映射將發生在訪問 “gs_list_cost” 參數的每一個門上。如果門參數被用來在IfcElement層高上映射， 那麼它將映射IfcElement子實體的所有IFC實體，並且包含 “gs_list_cost”參數（諸如傢具元素，例如扶手椅和椅子）。見下面的示例。
注意：如果映射規則包含未在專案中加載的圖庫部件參數，則此規則、映射的IFC數據和映射的IFC實體數據均以紅色顯示。
