(設計 > 屋頂外掛程式> RoofMaker)
在平面圖上選擇一個屋頂。從設計>屋頂外掛程式>RoofMaker選單選擇創建椽（或者從RoofMaker工具箱中選項第一個圖標）。
可設定椽參數的椽的設定對話框
將出現， 對話框中的預覽圖片反映在設定中所做的修改，在實際放置椽之前，可以嘗試各種可能性。
寬：此處輸入椽橫截面的寬度。
高：此處輸入椽橫截面的高度。
屋脊椽寬度：定義屋脊、椽頂部（椽頂部的連接元素）的寬度。
頂部椽角度：選擇任一單選按鈕（垂直或竪直）來定義椽接合頂端連接元素的角度。
屋簷角度：選擇一單選按鈕（垂直、竪直或矩形剪切）來定義如何剪切椽的底端。
椽簷底板：點擊此框附加椽簷底板到椽的低端。椽簷底板將和椽擁有相同的橫切面。
椽簷底板角度：請輸入值來設定椽簷底板的斜度。零角度意味著椽簷底板是水平的。
注意：預覽將不反映您為椽簷底板設定的角度，但是角度值將在螢幕上和所有輸出重正確的顯示出來。
表面：從彈出面板選擇椽的表面。
天溝椽的寬度：此處輸入天溝椽的寬度。
圖層：選擇椽元素圖層。
軸線線型：選擇椽的軸的線型。
在2D顯示邊線：勾選此框在平面圖上顯示椽的完整輪廓，包括它的軸。盡管屋頂平面圖通常僅顯示傾斜元素（椽、屋脊椽、天溝椽）的軸，但暫時開啟輪廓視圖可以更好地控制元素之間的連接。
點擊"確定"返回平面圖。
在平面圖上選擇一個屋頂。從設計>屋頂外掛程式>RoofMaker選單選擇創建多個椽（或者從RoofMaker工具箱中選項相應圖標）。
此對話框的控制和椽的設定對話框的是一樣的，但與多椽有關的控制將是啟動的。
多個椽的位置：佈置方法可定義為椽軸間最大距離（固定距離），或椽的固定數目 以等距離放置椽（固定數目）。
如果選擇固定距離，輸入椽的最大間距值。
如果用戶定義的範圍不能規則佈置物件。在此情況下，使用固定距離－間隙起始/中間/端部單選按鈕來微調此處椽間的間隙，以保證可用（在起始、中間或端部）。
複製的數目：如果勾選了固定數目單選按鈕，此字段啟動。輸入想要的椽數。
點擊"確定"返回平面圖。
選擇平面圖中一個或兩個屋頂。從設計>屋頂外掛程式>RoofMaker選單選擇創建屋脊或天溝椽（或者從RoofMaker工具箱中選項相應圖標）。
寬：此處輸入椽橫截面的寬度。
高：此處輸入椽橫截面的高度。
檁的寬度：此處輸入檁的寬度。
椽的厚度：請在此輸入椽的厚度。
軸線線型：選擇椽的軸的線型。
在2D顯示邊線：勾選此框在平面圖上顯示椽的完整輪廓，包括它的軸。盡管屋頂平面圖通常僅顯示傾斜元素（椽、屋脊椽、天溝椽）的軸，但暫時開啟輪廓視圖可以更好地控制元素之間的連接。
屋簷角度：選擇一單選按鈕（垂直、竪直或矩形剪切）來定義如何剪切椽的底端。
表面：從彈出面板選擇椽的表面。
在字段中輸入檁的寬度及椽的厚度。
點擊"確定"返回平面圖。

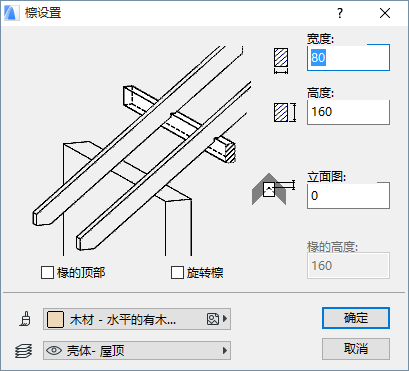

在平面圖上選擇一個屋頂。從設計>屋頂外掛程式>RoofMaker選單選擇創建一個檁條（或者從RoofMaker工具箱中選項對應圖標）。
寬：此處輸入檁橫截面的寬度。
高：此處輸入檁橫截面的高度。
標高：輸入檁的標高值，使其可高於或低於參考平面。
椽的頂部：勾選此框將檁擺放在椽的上面。如果檁放置在頂部，則還必須設定要放置檁的椽的高度。
旋轉檁：勾選此框放置檁垂線到椽。
椽的高度：輸入椽的高度值。
表面：從彈出面板選擇檁的表面。
點擊"確定"返回平面圖。

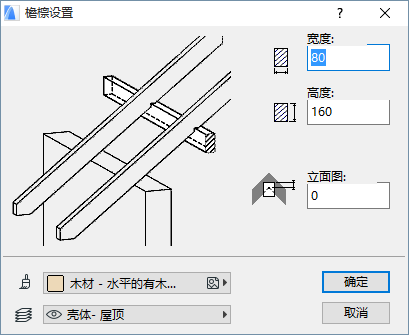

在平面圖上選擇一個屋頂。從設計>屋頂外掛程式>RoofMaker選單選擇創建一個簷檁（或者從RoofMaker工具箱中選項對應圖標）。
寬：此處輸入檁橫截面的寬度。
高：此處輸入檁橫截面的高度。
標高：輸入檁的標高值，使其可高於或低於參考平面。
表面：從彈出選單選擇檁的表面。
點擊"確定"返回平面圖。
在平面圖上選擇兩個椽。從設計>屋頂外掛程式>RoofMaker選單選擇創建托樑（或者從RoofMaker工具箱中選項對應圖標）。
寬：此處輸入椽橫截面的寬度。
高：此處輸入托樑橫截面的高度。
垂直：勾選它以將托樑垂直放置到椽上
竪直：勾選它來竪直擺放托樑。
表面：從彈出選單中選擇托樑的表面。
點擊"確定"返回平面圖。
在平面圖上選擇兩個椽。從設計>屋頂外掛程式>RoofMaker選單選擇創建系樑（或者從RoofMaker工具箱中選項對應圖標）。
寬：此處輸入系樑橫截面的寬度。
高：此處輸入系樑橫截面的高度。
到樓層0：請在此輸入從當前層計算樑的高度值
到專案零點：輸入從參考層到板頂部的標高值。
單面：點擊此按鈕創建單面樑。
雙面：點擊此按鈕創建雙面樑（在椽的兩邊）。
表面：從彈出面板選擇檁的表面。
點擊"確定"返回平面圖。
在平面圖上選擇兩個椽。從設計>屋頂外掛程式>RoofMaker選單選擇創建系桿（或者從RoofMaker工具箱中選項相應圖標）。
寬：此處輸入系桿橫截面的寬度。
高：此處輸入系桿橫截面的高度。
到樓層0：請在此輸入從當前層樑的底部為起始點計算的高度值。
到專案零點：輸入從專案零點樑的底部為起始點計算的高度值。
表面：從彈出選單選擇檁的表面。
點擊確定返回平面圖。
更多訊息，參見用RoofMaker創建特殊的屋頂物件。

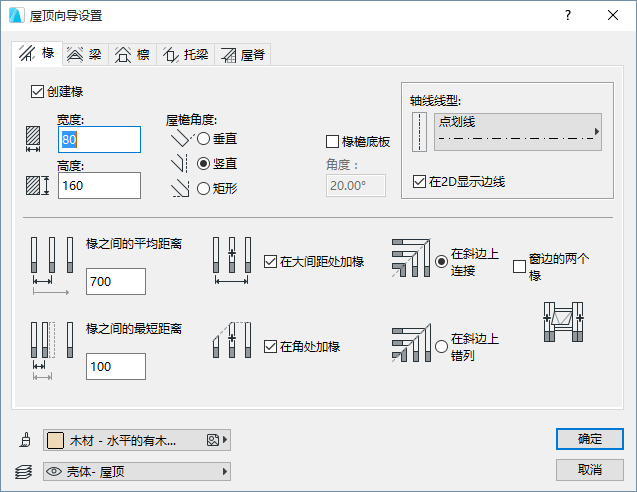

創建椽：勾選它創建椽，並啟動此標籤頁上的相關控制。
寬：此處輸入椽橫截面的寬度。
高：此處輸入椽橫截面的高度。
屋簷角度：選擇一單選按鈕（垂直、竪直或矩形剪切）來定義如何剪切椽的底端。
椽簷底板：點擊此框附加椽簷底板到椽的低端。椽簷底板將和椽擁有相同的橫截面。
椽簷底板角度：請輸入值來設定椽簷底板的斜度。零角度意味著椽簷底板是水平的。
軸線線型：選擇椽的軸的線型。
在2D顯示邊線：勾選此框在平面圖上顯示椽的完整輪廓，包括它的軸。盡管屋頂平面圖通常僅顯示傾斜元素（椽、屋脊椽、天溝椽）的軸，但暫時開啟輪廓視圖可以更好地控制元素之間的連接。
椽之間的平均距離：請在此處輸入椽之間的標準距離。
椽之間的最短距離：請在此處輸入椽之間的最小距離。
使用特別的椽佈置選項複選框：
•在大間距處加椽
•在角處加椽
選擇兩個單選按鈕中的一個來設定傾斜邊緣上的椽的行為：
•在斜邊上連接
•在斜邊上錯列
窗邊的兩個椽：如果您想成倍複製視窗邊的椽，請點擊該複選框。
表面：從彈出面板選擇椽的表面。
點擊確定返回平面圖，並按照當前設定創建椽。
創建樑：勾選它創建樑，並啟動此選項頁上的相關控制。
勾選所需樑類型的單選按鈕：
•系樑
注意：使用屋頂嚮導，只能創建雙系樑。
•系桿
寬：此處輸入樑橫截面的寬度。
高：此處輸入樑橫截面的高度。
設定樑的標高。
•到樓層0：請在此輸入從當前層計算樑的高度值。
•到專案零點：請在此輸入從專案零點計算的樑的高度值。
注意：對系樑，標高值是樑的頂部；對系桿，標高值是樑的底部，如預覽圖片所示。
表面：從彈出面板選擇椽的表面。
點擊確定返回平面圖，並按照當前設定創建樑。
•創建屋脊檁
•創建屋簷檁
勾選任意一個或全部兩個框，來創建屋脊檁（使用對話框左側的控制），和屋簷檁（使用右邊的控制）。
寬：此處輸入檁橫截面的寬度。
高：此處輸入檁橫截面的高度。
一個檁要麼被放置在與它相對的椽下面（支撐它們），要麼被放置在兩根椽之間（被它們支撐）。
椽中間的檁：勾選此框放置椽中間的屋脊檁。
槽口：您也可以設定簷檁切入它支撐的椽的深度。
表面：從彈出面板選擇檁的表面。
點擊確定返回平面圖，並按照當前設定放置檁。
注意：簷檁總是被放置在和相應的屋頂表面軸線相同的層高上。
點擊創建托樑複選框，啟動此選項頁。
寬：此處輸入椽橫截面的寬度。
高：此處輸入椽橫截面的高度。
垂直：勾選它以將托樑垂直放置到椽上
竪直：勾選它來竪直擺放托樑。
表面：從彈出面板選擇檁的表面。
點擊確定返回平面圖，並按照當前設定創建檁。
創建屋脊椽和天溝椽：勾選此框，應用此對話框中的控制來創建屋脊椽和天溝椽。
寬：此處輸入椽橫截面的寬度。
高：此處輸入椽橫截面的高度。
軸線線型：選擇椽的軸的線型。
在2D顯示邊線：勾選此框在平面圖上顯示椽的完整輪廓，包括它的軸。盡管屋頂平面圖通常僅顯示傾斜元素（椽、屋脊椽、天溝椽）的軸，但暫時開啟輪廓視圖可以更好地控制元素之間的連接。
屋簷角度：選擇一單選按鈕（垂直、竪直或矩形剪切）來定義如何剪切椽的底端。
降低屋脊椽使之與椽頂部匹配：勾選此框降低屋脊椽，使其頂部匹配椽頂部 （如果標準椽傾斜角度不同於屋脊/天溝椽的，這就是必要的）。
表面：從彈出面板選擇椽的表面。
點擊確定返回平面圖，並按照當前設定創建椽。
