一般訊息，參見格線工具。
用設計>軸網系統命令開啟此對話框。

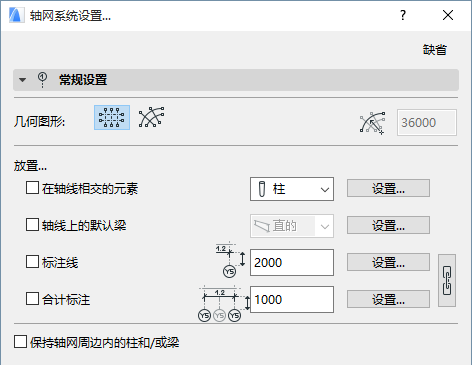

幾何圖形：在直角及彎曲軸網系統之間選擇。如果您選擇了一個彎曲系統，然後輸入一個最遠端軸網半徑數值。
放置...：勾選下面四個複選框中之一，在每個軸網相交部份放置附加元素：
•在軸線相交的元素：選擇此項將元素放置在軸線相交點。點擊此彈出選單，選擇元素類型（列或物件）並點擊設定按鈕開啟此對話框頂部的元素設定對話框。
•軸線上的預設樑：選擇此項將樑元素放置在軸線上。點擊設定按鈕，開啟此對話框頂部的樑設定對話框。
注意：如果您放置一個彎曲的軸網系統，您有附加選項沿格線線來放置直的或彎曲的樑。
•標註線：選擇此項，在每條軸線之間放置標註線。在每條標註線與第一條相交軸線之間輸入偏移數值。點擊設定按鈕，開啟此對話框頂部的標註設定對話框。
•合計標註：選擇此項，在軸線的兩邊放置一條標註線。在每條標註線與第一條相交軸線之間輸入偏移數值。點擊設定按鈕，開啟此對話框頂部的標註設定對話框。
點擊鏈圖標，為標註線和合計標註設定相同屬性。
保持格線周邊內的柱和/或樑：選擇此項切換柱和樑，以顯示軸網系統的內部週長。
軸網元素設定：點擊此按鈕，開啟軸網元素並設定此軸網系統內的每個軸網元素的屬性 （所有軸網元素看上去都一樣）。
擴展：輸入此軸線超出最後一條相交軸線之外的距離數值。
定位：點擊四個定位按鈕中的一個，為放置軸網系統定位。
標記：選擇軸網系統這四側的任意一側或全部四側來放置標記 （如果在放置軸網系統時選擇了旋轉，這幾側也將旋轉）。
自動錯開互相重疊的軸網標記：選擇此項，可在這些標記相互覆蓋時自動將軸網標記向一邊錯列以避免重疊顯示。

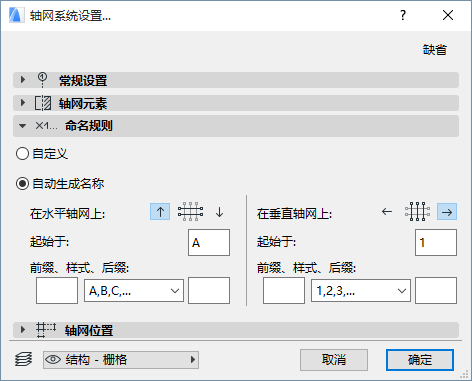

使用此面板定義此軸網系統中的軸線的邏輯名稱。您可為兩個軸網方向定義不同名稱風格。
•對於彎曲軸網系統：環狀軸線及輻射狀軸線。
會注意到，分配命名規則給“水平”和“垂直”軸線並且是"向上"和"向下"定義時，是相對於軸網系統的直交位置（如果在放置時旋轉軸網系統，所分配的名稱將相應旋轉）。

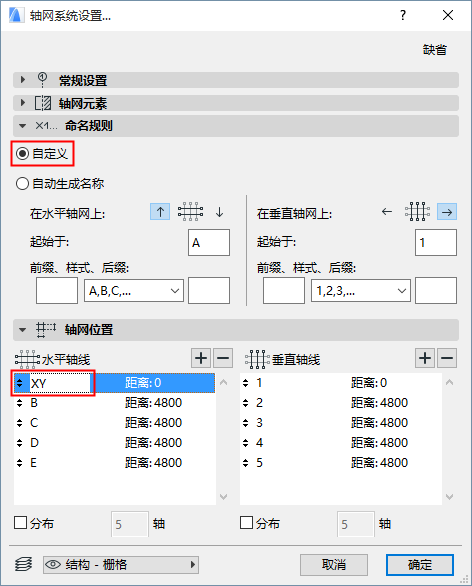

自定義：選擇此項，在軸網位置面板字段中為每個軸網元素手動輸入名稱：如果您點擊命名規則面板中的自定義項，在軸網位置面板中的軸線名稱將可編輯。
自動生成名稱：選擇此項，在此軸網系統中可為軸線自動生成名稱。
升序方向：選擇兩個方向其中之一（點擊向上或向下的箭頭），自動生成並指派該方向上的名稱。
•起始於：此字段顯示軸網元素命名的起始數值。
•前綴：在每個自動生成的命名之前將顯示一個靜態文字。
•後綴：在每個自動生成的命名之後將顯示一個靜態文字。
•樣式：為每個自動生成的軸網元素選擇名稱類型。數字（1,2,3,...）、字母（A,B,C,...或a,b,c,... ）或羅馬數字（I,II,III,IV,...）。

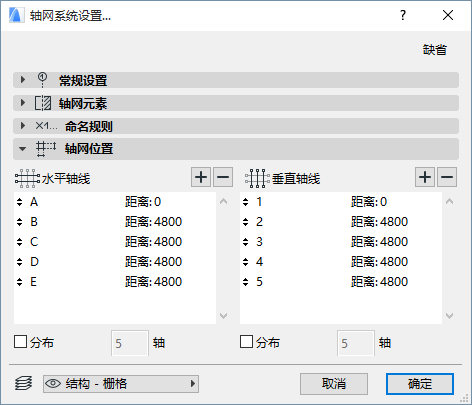

使用此面板定義此軸網系統中的水平及垂直軸線的編號及位置。
（對於彎曲軸網系統：環狀軸線及輻射狀軸線。）
會注意到，“水平”和“垂直”軸線參數是相對於軸網系統的直交位置，並與軸網一起旋轉。
添加一條軸線：點擊加號添加一條軸線。
刪除一條軸線：點擊減號刪除一條軸線。
設定距離：點擊任何列示軸線的距離字段，定義其與上一個軸線的距離。在此列表中的第一條軸線的距離總為零。
分佈：如果不知道軸線之間所需的距離，點擊單向或雙方向軸線的分佈框。當您放置了軸網系統時，此選擇可使您定義將給定方向上的軸網系統的起始點和終止點之間的距離平均分配給軸網線。
