Editar Tipo de Linha (Símbolo)

Um tipo de linha a ser usada com um significado (como símbolo) é baseado em um estêncil personalizado de elementos desenhados em 2D e copiados de uma janela do Archicad.

Para criar um novo tipo de linha a ser usada como símbolo faça o seguinte procedimento:

1.Desenhe a estampa na Planta ou em outra janela, usando Linhas, Arcos e Pontos Quentes.

2.Selecione os elementos 2D.

3.Selecione Edição > Copiar.

Nota: Apenas Arcos, Linhas e Pontos Quentes podem ser usados para definir linhas de símbolo. Splines, tramas, texto ou outros elementos serão ignorados.

4.Abra o diálogo Linhas (Opções > Atributos do Elemento > Linhas).

5.Clique em Novo.

6.Na caixa de diálogo Nova Linha, selecione a opção Símbolo e clique OK.

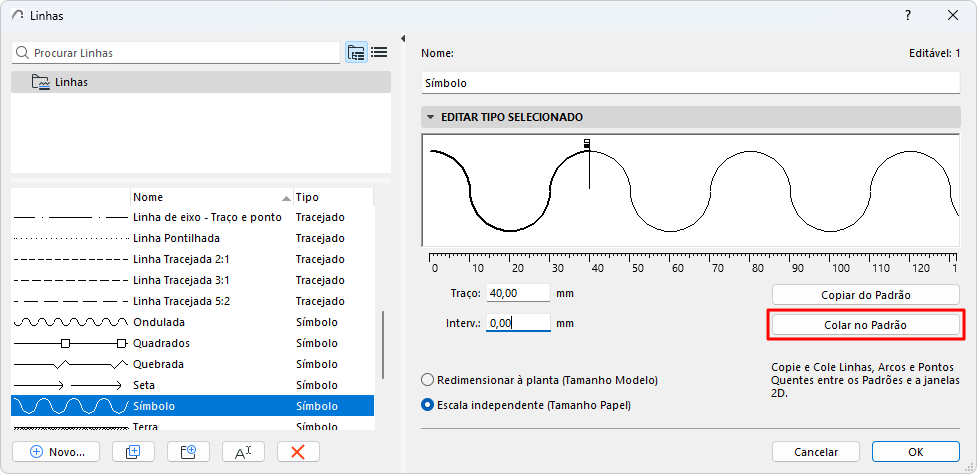

7.Na caixa de diálogo Linhas, clique em Colar no Padrão, abaixo da área gráfica editar tipo selecionado.

Nota: As operações normais de Copiar-Colar não funcionam nesta caixa de diálogo.

O símbolo aparece na janela de edição.

•Bandeira preta: representa o fim do segmento da linha.

•Bandeira branca: representa o intervalo entre cada segmento.

Edite o segmento da linha e o intervalo arrastando as bandeiras horizontalmente ou edite seus valores no campo Traço ou Interv. (Intervalo) abaixo.

O componente da linha será dimensionado como um todo.

Na linha do Símbolo resultante, a caixa delimitadora dos elementos colados será centralizada na linha central.
