Existem três Categorias de Tramas no Archicad: Trama de Desenho, Trama em Vista, Trama de Corte.
As Categorias de Tramas são usadas para:
•definir quais tramas estão disponíveis nos pop-ups do seletor de Tramas em toda a interface do Archicad
•escolher e criar Tramas à mão livre usando a Ferramenta Trama
•aplicar as Regras de Sobreposição Gráfica a determinadas categorias de Trama
•em critérios (p.ex. Pesquisar & Selecionar ou Mapa Interativo)
•no manuseio de Tramas de Corte exportadas (na exportação DXF)
Definir a Disponibilidade da Trama por Categoria (Trama de Desenho, Trama em Vista, Trama de Corte)
Use o Painel de Disponibilidade da caixa de diálogo Tramas para definir uma ou mais categorias para cada Trama.
Nem todas as Tramas de projeto estão disponíveis em cada pop-up de trama. Os pop-ups do seletor de Trama, localizados nas caixas de diálogo em toda a interface do Archicad, contêm apenas as Tramas que pertencem a uma Categoria da Trama que faça sentido naquele contexto.
1.Abra a caixa de diálogo Opções > Atributos do Elemento > Tramas.
2.Selecione a(s) Trama(s) para editar.

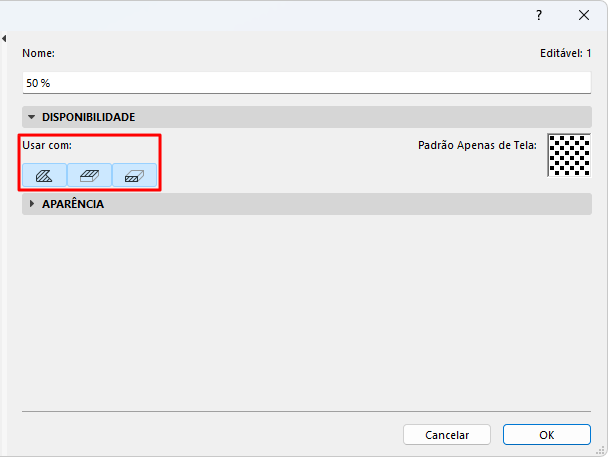

3.Ative um ou mais ícones Usar com para definir sua Categoria da Trama: Trama de Desenho, Trama em Vista, e/ou Trama de Corte.
Tramas de Desenho
As tramas de desenho são desenhadas à mão, utilizando a Ferramenta Trama.
•Um tipo de Trama na categoria “Desenho” está disponível na caixa de diálogo da ferramenta Trama.
Tramas em Vista
Um tipo de Trama na categoria “em Vista” está disponível em:
•Diálogos Definições dos elementos das Ferramenta que podem usar uma trama em vista
•Painel Primeiro Plano da Trama em Vista na caixa de diálogo Superfícies
•Sobrepor Tramas em Vista nas Sobreposições Gráficas
Tramas de Corte
Um tipo de Trama na categoria “de Corte” está disponível em
•Caixa de Diálogo de Materiais de Construção
•Diálogo de definições dos elementos GDL (que usam tramas de corte)
•Sobrepor Tramas de Corte nas Regras de Sobreposição Gráfica
Comentários:
–As Tramas dos elementos definidos como “Trama de Corte” podem ser opcionalmente colocadas em seu próprio vegetal durante a conversão DXF/DWG. Consulte Vegetais Pessoais.
–Tramas de imagem não podem ser usadas como Tramas de Corte.
Tramas Baseadas em Materiais de Construção e Tramas Baseadas em Superfícies
Ao desenhar uma Trama à mão livre usando a Ferramenta Trama, duas Categorias de Tramas adicionais facilitam a correspondência da Trama de corte dos Materiais de Construção e tramas baseadas em uma Superfície (sua trama em vista, cor ou textura.)
Consulte Desenhar uma Trama em 2D.
