Nota: Parte da Extensão Library Part Maker. Consulte Library Part Maker.
Você não pode salvar o Item de Biblioteca Atual até que você verifique o mesmo.
No painel Verificar e Salvar Item de Biblioteca, pressione Verificar.
A verificação é executada na Área de Projeto do Nome do Item de Biblioteca selecionado.
Revisão de Problemas
Revise os problemas exibidos (alertas, avisos) que podem afetar ou impedir o salvamento de Item da Biblioteca. Corrija quaisquer problemas que estejam exibidos.

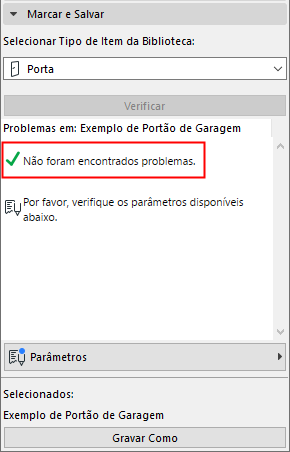

•Marca de verificação verde: Não foram encontrados problemas. Revise os parâmetros e então salve.

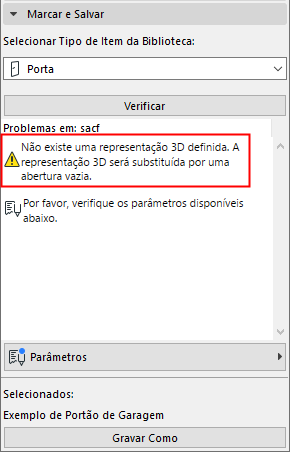

•Aviso amarelo: Este aviso chama sua atenção para uma anomalia, mas isso não impede que você salve o Item da Biblioteca. Revise os parâmetros e então salve.

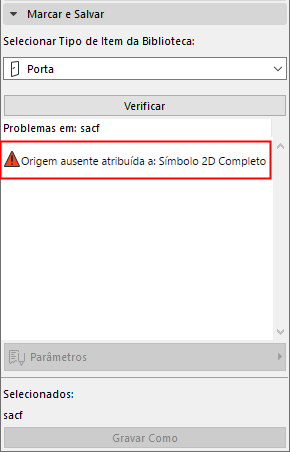

•Aviso Vermelho: Este é um erro que deve ser corrigido antes que você continue.
Ajustar de Parâmetros e Atributos

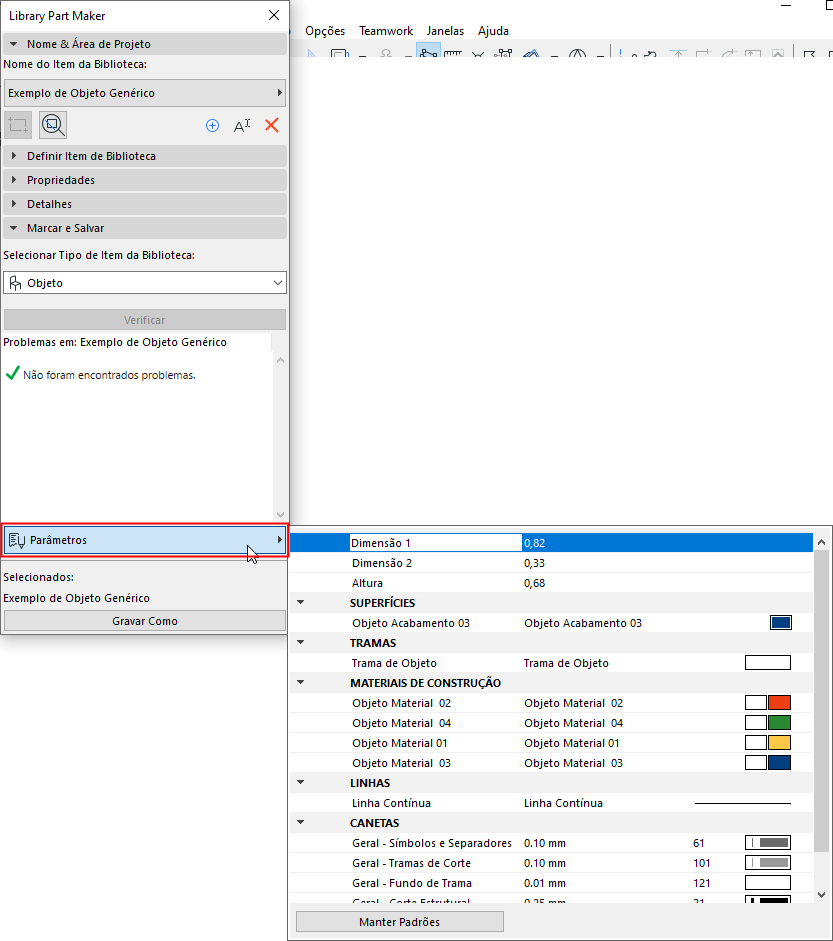

Uma vez que a Verificação não produziu avisos que exijam correção, o pop-up de Parâmetros aparecerá disponível. Aqui, você poderá ver os parâmetros e atributos que serão salvos com o Item da Biblioteca Atual.
Os atributos (tipos de linha, canetas, tramas, superfícies, materiais de construção) são aqueles utilizados nos símbolos 2D e modelos 3D da Área de Projeto. Os nomes dos parâmetros são derivados automaticamente do nome dos Atributos do projeto atual.
Aqui você pode editar os nomes e valores. A Área de Projeto preservará as alterações de parâmetros que você faz.
