Definir Nome & Área de Projeto

Nota: Parte da Extensão Library Part Maker. Consulte Library Part Maker.

O primeiro passo é criar um Nome do Item da Biblioteca e desenhar sua Área de Projeto na Planta Baixa.

1.Na paleta Library Part Maker, faça um dos seguintes procedimentos:

–Clique no sinal  +.

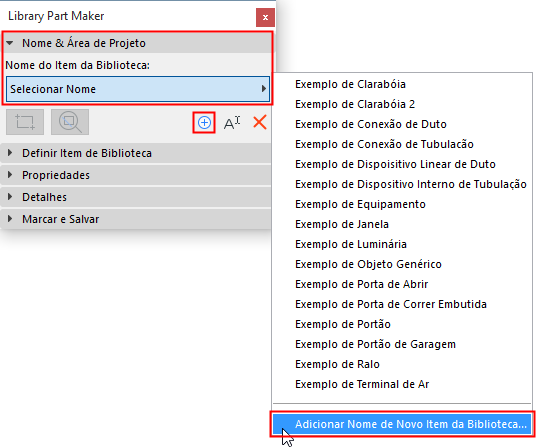

–No pop-up LibPart Name, escolha Adicionar Novo Nome do Item da Biblioteca.

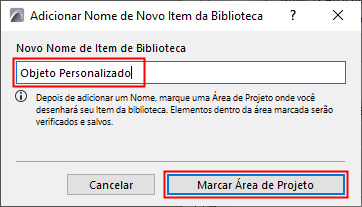

2.Na caixa de diálogo que aparece, atribua um nome.

3.Clique em Marcar Área de Projeto.

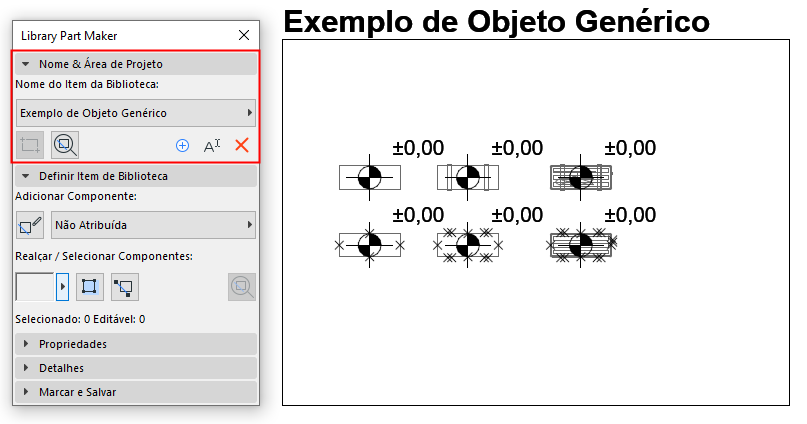

4.Clique na Planta Baixa para desenhar um quadro de Área de Projeto. O nome é exibido ao lado do quadro automaticamente.

Você também pode criar novas Áreas de Projeto copiando e colando uma Área de Projeto existente (por exemplo, em uma matriz). Cada cópia recebe automaticamente um novo nome e é listada separadamente no pop-up da Paleta.

O que é uma Área de Projeto?

•A Área de Projeto contém os elementos 2D e 3D (componentes) que constituem o Item da Biblioteca. A Área de Projeto agrupa esses componentes e seus atributos, além de preservar todas as modificações feitas ao longo do processo.

•A Área de Projeto pode ser adicionada antes ou depois de ser criado o atual Item da Bibliotecal.

•A função Verificar e Salvar considera o conteúdo atual da Área de Projeto ao verificar a validade do item da biblioteca.

•A desmarcação da Área de Projeto ou de qualquer uma das suas partes não resultará em mudanças perdidas.

Consulte também Zoom em uma Área de Projeto.

Adicionar Nova Área de Projeto

Se o Quadro de Área de Projeto for apagado, o Nome do Item da Biblioteca ainda estará disponível na paleta, mas você não poderá salvá-lo: quando você executar uma verificação, receberá um aviso.

Para desenhar uma nova Área de Projeto, clique no ícone Adicionar Área de Projeto e a desenhe novamente.

Renomear Nome de Item da Biblioteca

Faça um dos seguintes procedimentos:

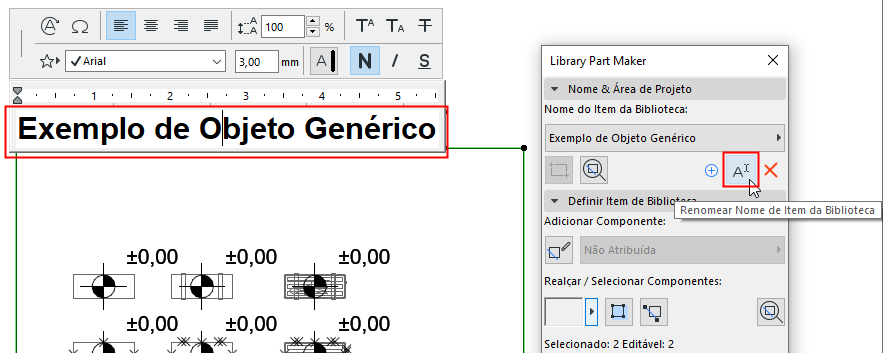

•Edite o nome do Item da Biblioteca diretamente na Planta

•Clique em Renomear na paleta.
