Áreas de Componentes de Elementos Básicos e Compostos

Para a maioria dos elementos, a área calculada é aquela da projeção sobre o plano virtual que atravessa o centro do componente.

Assista o vídeo

Assista o vídeo

A tabela a seguir dá detalhes sobre cálculo de área para cada tipo de elemento.

Elemento Básico ou Composição

Qual Plano é usado para Calcular da Área Projetada de Componentes?

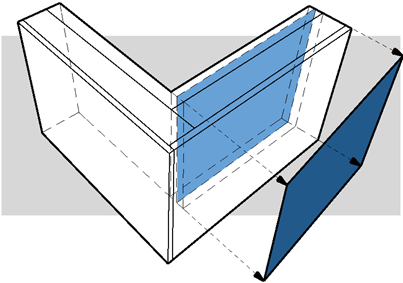

Parede Regular Reta

O plano vertical que atravessa o centro do componente.


Parede Inclinada

O plano inclinado que atravessa o centro do componente.

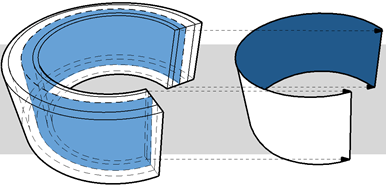

Parede Curva

O plano de um cilindro vertical que atravessa o centro da componente.

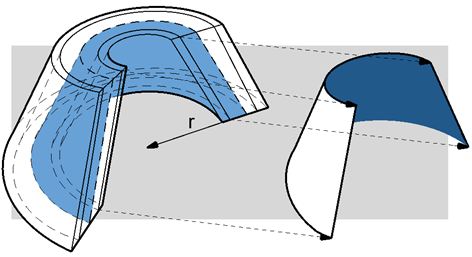

Parede Curva Inclinada

O plano do cone que atravessa o centro da componente.


Parede Duplamente Inclinada

O plano da componente com espessura variável que está mais próximo da linha de referência da parede.

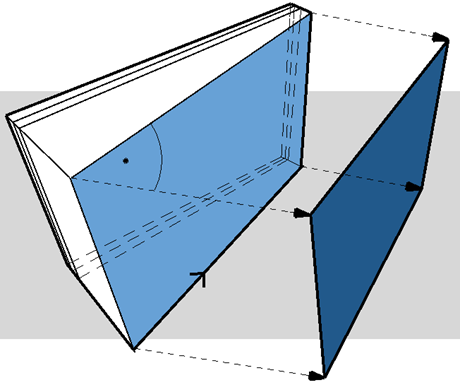

Parede Trapezoidal

O plano da componente com espessura variável que está mais próximo da linha de referência da parede.

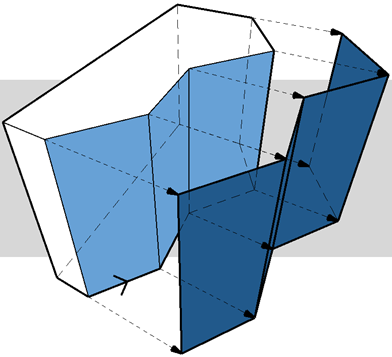

Parede Poligonal

O(s) plano (s) do(s) polígono (s) vertical definido pela(s) borda(s) de referência.

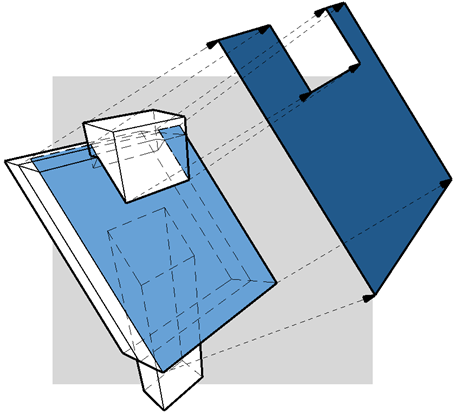

Cobertura

Plano da Cobertura.

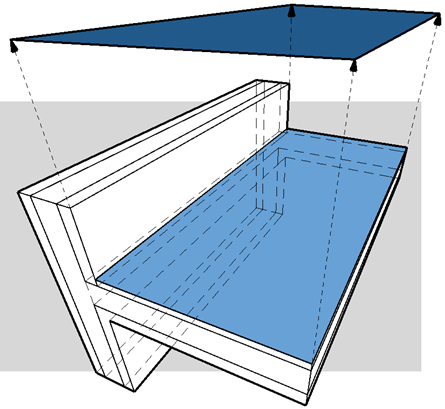

Laje

Plano da Laje.

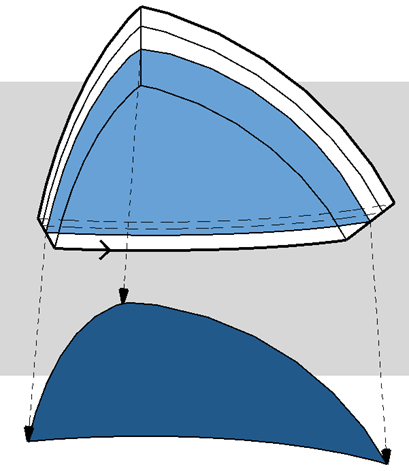

Membrana

O plano da componente que estiver mais próximo do plano de referência da Membrana

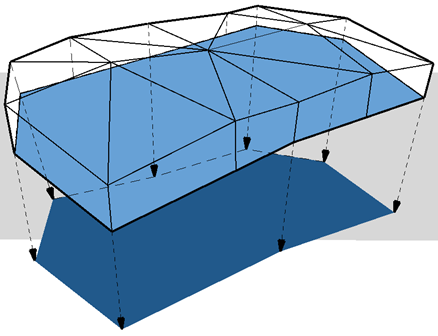

Malha

O Plano de Referência da Malha


Viga Reta

O plano vertical da Viga


Pilar sem Revestimento

Nenhuma área do componente é calculada.

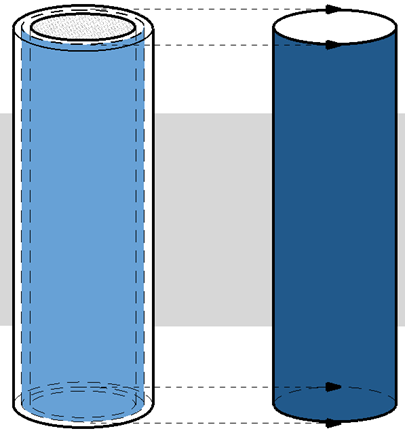

Pilar com Revestimento (circular)

Coluna circular com revestimento: O plano de linha central do componente de revestimento.

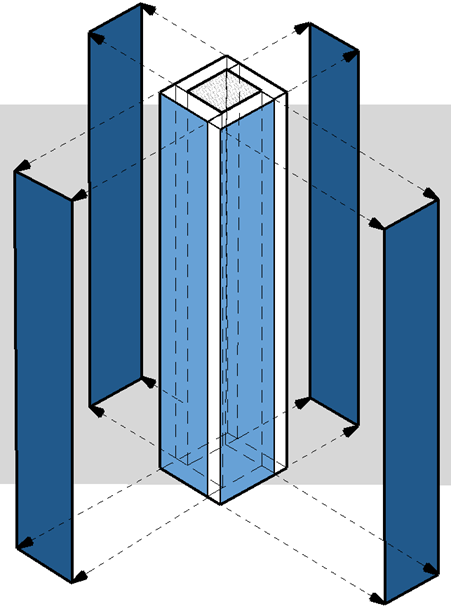

Pilar com Revestimento (retangular)

O programa calcula o revestimento como se fosse dividido em quatro partes, como mostrado, e é usado o plano vertical de cada um.


Morph

Nenhuma área do componente é calculada
