Cada Leiaute é atribuído a um Leiaute Mestre.
•O Leiaute Mestre define o tamanho da página do Leiaute
•Os elementos gráficos e de itens de texto que você colocar em um Leiaute Mestre ("itens Mestre") aparecerão em todos os Leiautes que o utilizem como modelo.
Os Leiautes Mestre são encontrados na pasta Mestres do Livro de Leiautes.
O Archicad inclui vários modelos de Leiaute Mestres. Você pode utilizar um destes Mestres predefinidos, ou criar um pessoal.
A maioria destas opções são definidas nas Definições de Leiaute Mestre.
Ver Definições de Leiaute Mestre.
Atribua um Leiaute Mestre a um Leiaute
Blocos de Título Leiaute Mestre
Visualização dos Itens do Leiaute Mestre
Ver Abrir um Leiaute.
Para abrir o atual Leiaute Mestre, faça um dos seguintes procedimentos:
•clique com o botão direito do mouse na janela Leiaute e use Abrir Leiaute Mestre atribuído
•use o caminho Documentação > Livro Leiautes > Abrir o Leiaute Mestre atribuído
O Leiaute Mestre aplicado por padrão é realçado. Este é atribuído a cada Leiaute recém-criado.
Defina um Leiaute Mestre como padrão
Selecione o Leiaute Mestre no Navegador ou no Organizador, faça um dos seguintes procedimentos:
•A partir do menu de contexto, escolha Definir como Por Padrão
•Abra as Definições de Leiaute Mestre e verifique a caixa Definir como Por Padrão Para Novos Leiautes .

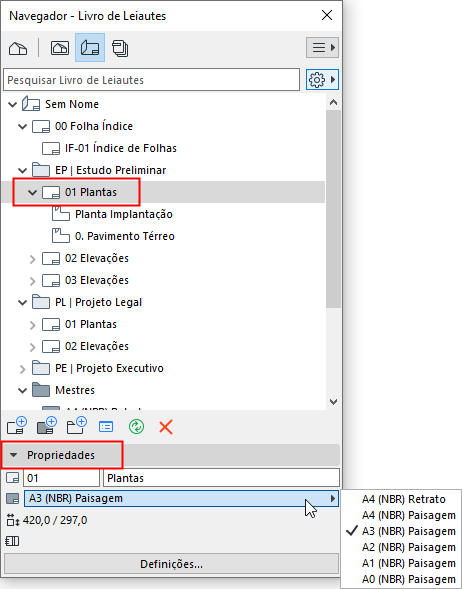

Atribua um Leiaute Mestre a um Leiaute
Faça um dos seguintes procedimentos no Livro de Leiaute do Navegador:
•Arraste e largue o Leiaute Mestre em um Leiaute
•Arraste e largue um Leiaute sobre qualquer Leiaute Mestre
•Selecione um Leiaute, e escolha outro Leiaute Mestre, no menu pop-up na parte inferior do Navegador, ou na caixa de diálogo de definições do Leiaute selecionado.

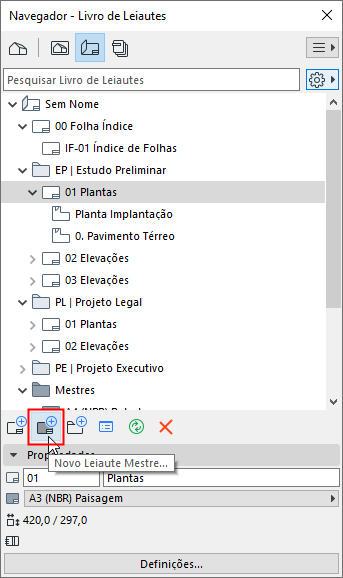

Para criar um novo Leiaute, leve a cabo uma das seguintes ações:
•Utilize o comando Novo Leiaute Mestre a partir do menu de contexto de qualquer item da Pasta Mestres do Navegador.
•Utilize o comando Documentação > Livro de Leiautes > Novo Leiaute Mestre.
•Clique no ícone Novo Leiaute Mestre no Navegador ou no Organizador.
Blocos de Título Leiaute Mestre
Os Leiaute Mestre por padrão incluem os blocos de título usados frequentemente que são compostos por elementos de desenho 2D e itens de texto, incluindo o Texto Automático.
Para editar ou criar um bloco de título : Abra o Leiaute Mestre e as ferramentas 2D de edição e de texto para adicionar ou modificar o conteúdo.
Por exemplo, os Blocos de Título do Leiaute Mestre retratados abaixo incluem
•Blocos de texto com dados da empresa e do projeto,
•uma imagem de logotipo
•blocos de texto com itens de Texto Automático: Dados de desenho, Leiaute e dados do Leiaute Mestre
|
|
|
|

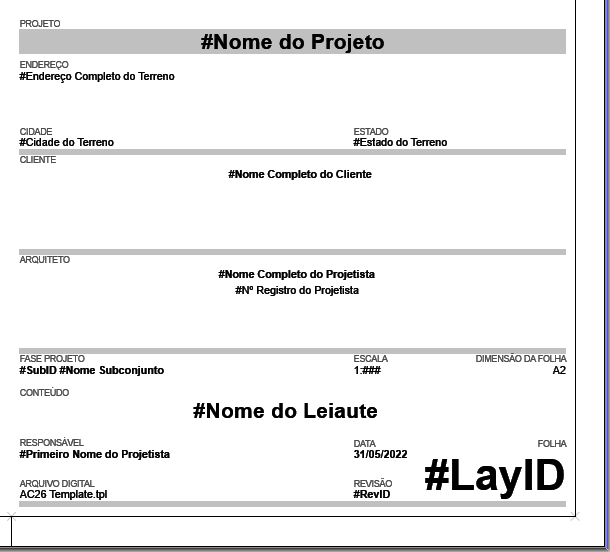

Bloco de título no Leiaute Mestre |

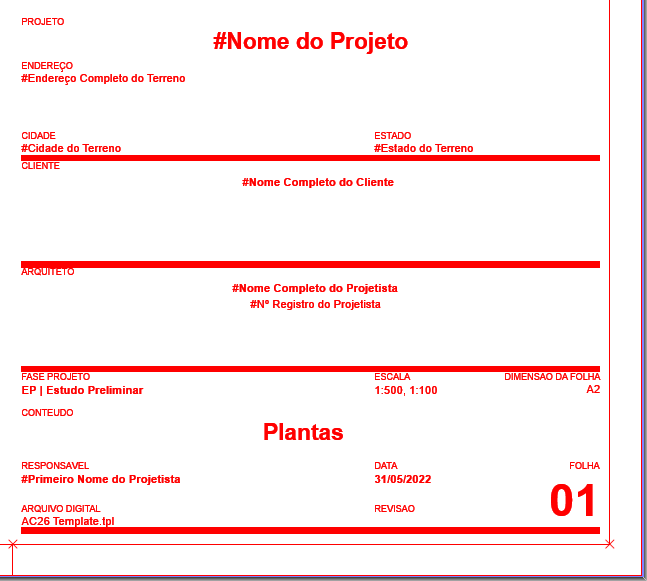

Bloco de título sobre o Leiaute Atual |
Consulte também Texto Automático e Dados do Histórico de Revisões no Leiaute e nas Definições de Leiaute
Visualização dos Itens do Leiaute Mestre
Cor
Como padrão, os itens Mestres são visualizados nas suas cores originais.
Atribua uma cor uniforme em Opções > Ambiente de Trabalho > Opções de Tela)
Leiaute Acima/Leiaute Abaixo
Exibir itens Mestre abaixo ou acima do Leiaute: defina isto nas Definições do Leiaute Mestre.
Ver Definições de Leiaute Mestre.
Esconder Itens Mestre
Para esconder a visualização na tela dos elementos Mestre em todos os Leiautes: desative Visualização > Opções de Visualização na Tela > Itens do Mestre no Leiaute.
