Um arquivo de formato Módulo (.mod) é um tipo simplificado de arquivo do Archicad, que pode ser colocado como um Módulo Associado ou agrupado em um projeto.
•Você pode salvar todos os elementos do projeto ou apenas os elementos selecionados e pisos selecionados no módulo de arquivos
•Um arquivo .mod contém apenas modelos e dados da planta
•Um arquivo .mod inclui objetos Embebidos, mas nenhuma informação de Corte / Elevação / EI, Folha de Trabalho / Detalhe ou dados de Documentos 3D
•Um arquivo .mod refere-se apenas a atributos realmente usados por seus elementos. Assim, um arquivo .mod é muito menor que um arquivo .pln.
•A opção Salvar Associação como Arquivo sempre salva a associação no formato .mod.
Nota: Também é possível dividir um projeto em vários arquivos PLN (em oposição aos arquivos em formato de módulo). Consulte Salvar seleção no formato PLN.
Salvar como arquivo .mod - a partir da planta
Salvar uma vista como um arquivo .mod - do Publicador
Salvar como arquivo .mod - a partir da planta
1.Na Planta, utilize Arquivo > Salvar como, e selecione o formato .mod.

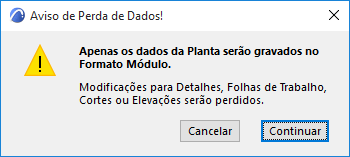

2.Você receberá um aviso de que o arquivo módulo irá conter apenas dados de Planta.
3.Clique em OK para criar o arquivo Módulo e feche a caixa de diálogo.

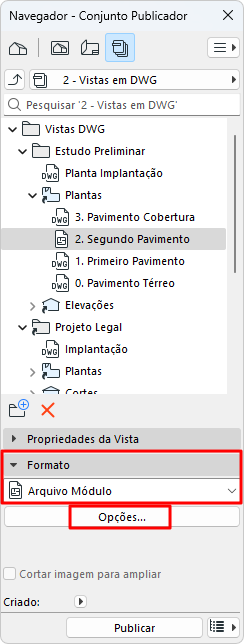

Salvar uma vista como um arquivo .mod - do Publicador
Disponível para vistas salvas da Planta.
Clique em Opções para definir quais pisos e elementos devem fazer parte do módulo. (Consulte abaixo.)

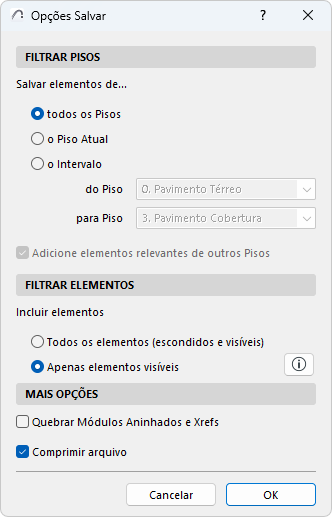

Clique no botão Opções na caixa de diálogo Salvar Como para abrir o menu Opções Salvar.
•A escolha padrão é Todos os Pisos
•Alternativamente, escolha apenas o Piso atual ou um limite especificado de pisos para incluir no arquivo módulo. Qualquer elemento contido neste intervalo será incluído no Módulo.
–Adicione elementos relevantes de outros Pisos: Se você escolher Piso Atual ou um Limite, marque essa opção para incluir todos os elementos que são exibidos nesses pisos especificados (porque o controle Mostrar nos Pisos é definido como Pisos Relevantes), mesmo que seu piso de Origem esteja fora do limite do módulo.
Escolha salvar todos os elementos da Planta ou apenas aqueles elementos visíveis.
•Todos os elementos (escondidos e visíveis): O módulo salvo conterá todos os elementos do projeto na Planta - independentemente de seu estado de Renovação ou estado de Opções.
•Apenas elementos visíveis: O módulo salvo conterá apenas os elementos que são:
–em vegetais visíveis
–visível devido às definições de exibição da estrutura parcial
–estão nas Opções de Projeto como Ativas
–são existentes com base em seu estado de Renovação
Quebrar Módulos e Xreds Aninhados
Se o arquivo de módulo contiver quaisquer Associações e/ou Xrefs aninhados, marque esta caixa para quebrar esses vínculos, se os arquivos de origem tornarem-se indisponível ou não mais serem necessários.
Consulte Colocar Associação.
