Colocar elemento de um Traçado

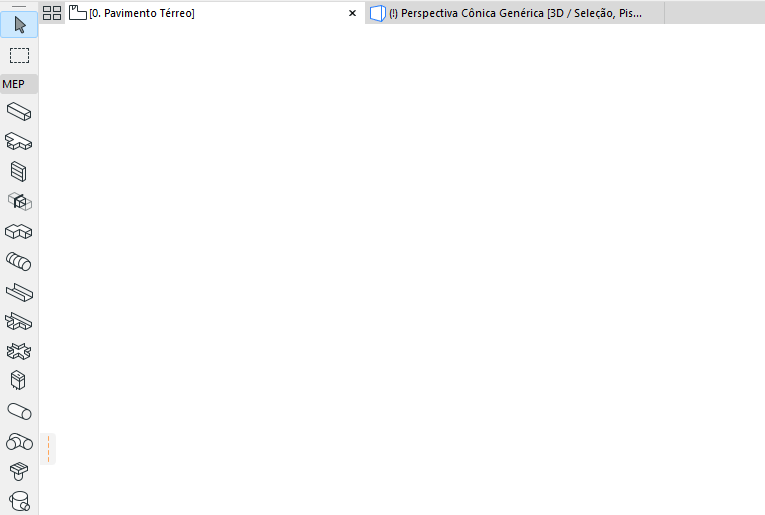

1.Ative uma ferramenta de traçado na caixa de ferramentas: Traçado de Duto, Traçado da Bandeja de Cabos ou Traçado de Tubo.

2.Na Janela de Planta ou 3D: Clique em série para definir os segmentos e nós do polígono do Traçado.

•Cada clique representa um nó, que conecta os segmentos adjacentes.

•A linha de referência está no centro do elemento Traçado

•Pressione Backspace para apagar o último segmento colocado

3.Para completar o Traçado, clique uma segunda vez no final do segmento final.

O resultado é um único elemento Traçado.

Os cotovelos e as transições são gerados automaticamente em cada nó.

Ao terminar um traçado de um elemento em um terminal, acessório ou equipamento, use as teclas de seta para cima e para baixo para ajudar a encontrar as opções adequadas para conectar ao traçado. (Consulte Colocar Terminal, Acessório ou Equipamento)

O fluxo de material (por exemplo, água ou ar) conduzido por um determinado elemento Traçado é sempre constante.

Alterar o parâmetro do Traçado em tempo real

Depois de começar a colocar um elemento Traçado, você pode alterar sua seção transversal no Rastreador.

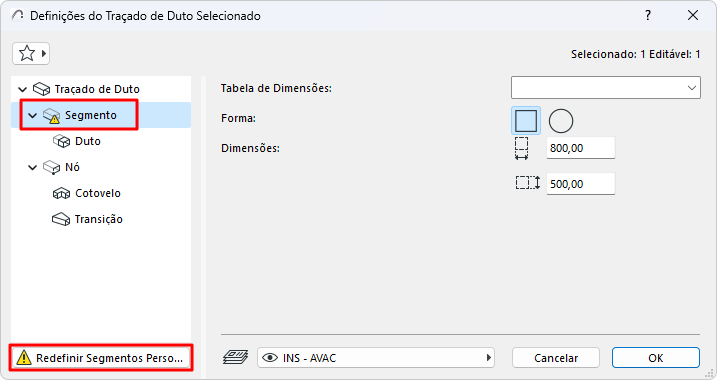

Como você alterou o valor do parâmetro padrão do segmento, este é mostrado na caixa de diálogo definições como "personalizado".

Adicionar Ramificação ao Elemento Traçado

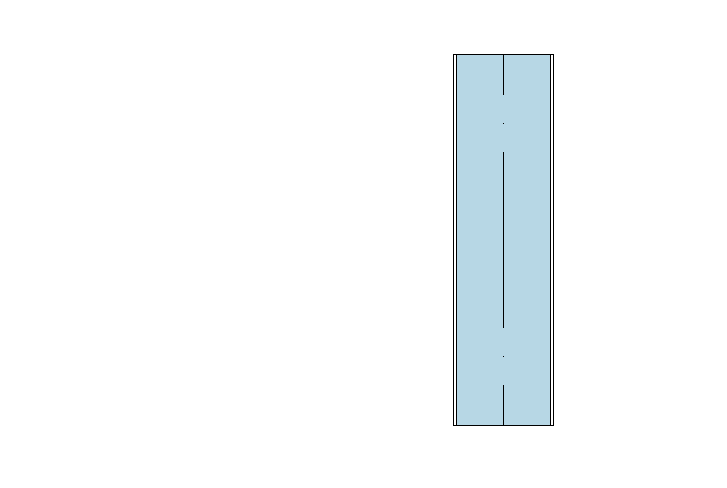

Você pode adicionar uma ramificação a qualquer elemento traçado inserido. O nó na ramificação é adicionado automaticamente.

Depois que uma ramificação é criada, o Traçado original é dividido em vários elementos traçados.

Agrupar Traçados

Os traçados serão agrupados se:

•Um nó final de um elemento Traçado estiver conectado ao nó final de outro

•Uma ramificação for apagada (os Traçados restantes serão agrupados)

Um nó no final de ramal é movido, desconectando o ramal anterior.

Coloque o Traçado com a Vara Mágica

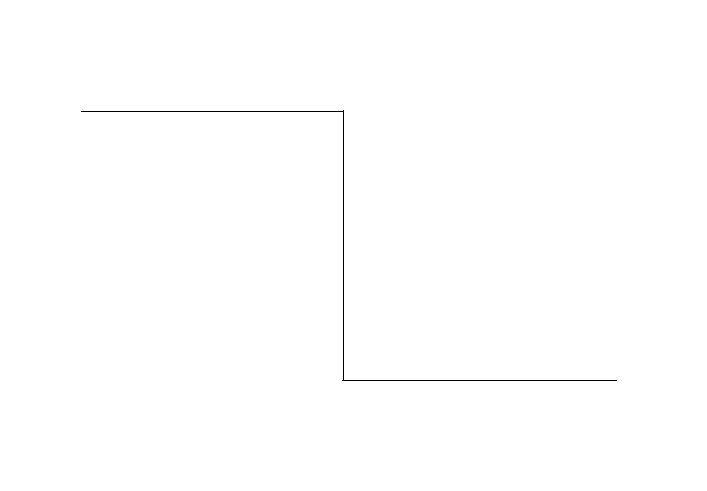

Use a Vara Mágica para definir um traçado com um único clique, com base em uma polilinha ou um polígono existente.

1.Desenhe uma linha ou polilinha

2.Escolha uma ferramenta MEP (Duto, Tubo ou Bandeja de Cabos).

3.Pressione a Barra de Espaço para ativar a Vara Mágica e, em seguida, clique na polilinha ou no polígono.

Duto Flexível

Use esta ferramenta para criar facilmente uma geometria flexível usando entrada do tipo spline. Clique na porta de um elemento traçado existente para conectá-lo ou clique duas vezes para finalizar a entrada.

O duto flexível não adicionará transições em suas extremidades, e conexões com dimensões diferentes devem ser resolvidos no traçado.

Para obter comandos de edição sobre dutos flexíveis, consulte Editar graficamente o Traçado.
