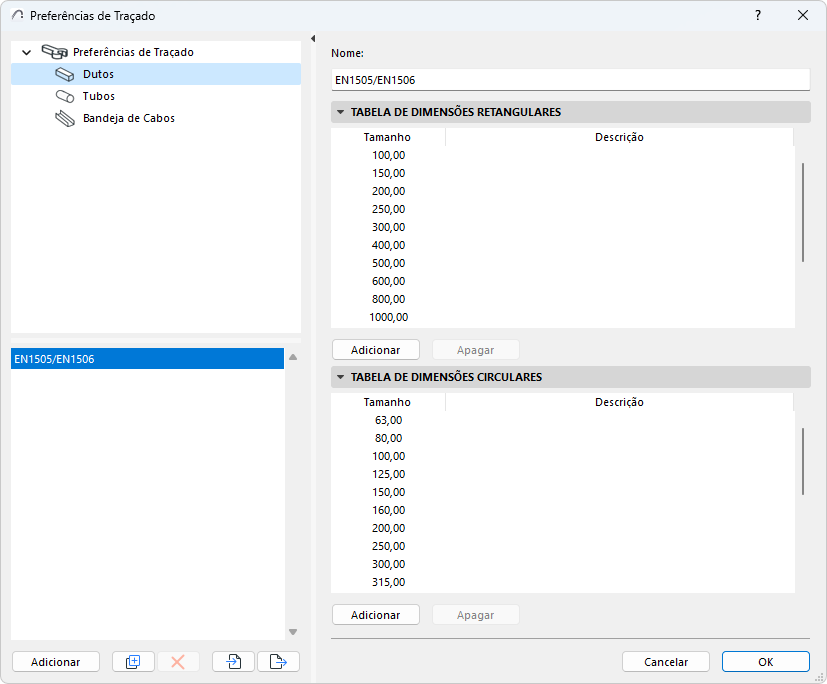

Essa caixa de diálogo está em Opções > Preferências do Projeto > Preferências de Traçado .
(Se você não o ver, selecione o Perfil do ambiente de trabalho MEP. Consulte Aplicar Ambiente de Trabalho MEP)
Use as preferências de Traçado para definir as tabelas de dimensões para os segmentos de Duto, Tubo e Bandeja de Cabos em seu modelo MEP.
Você pode criar quantas tabelas de dimensões forem necessárias para cada tipo de segmento.

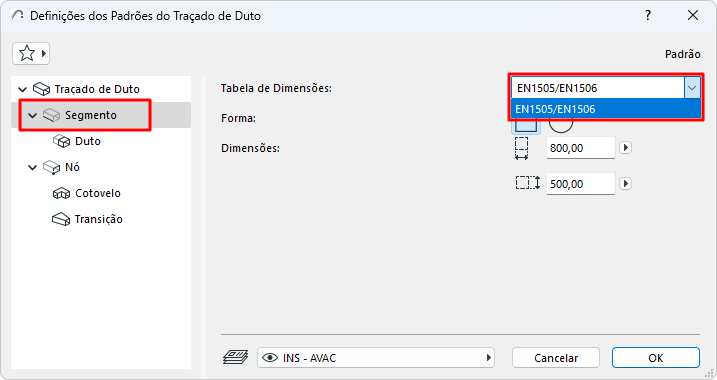

Em seguida, escolha a tabela que você precisa nas definições do Segmento de Traçado correspondente.

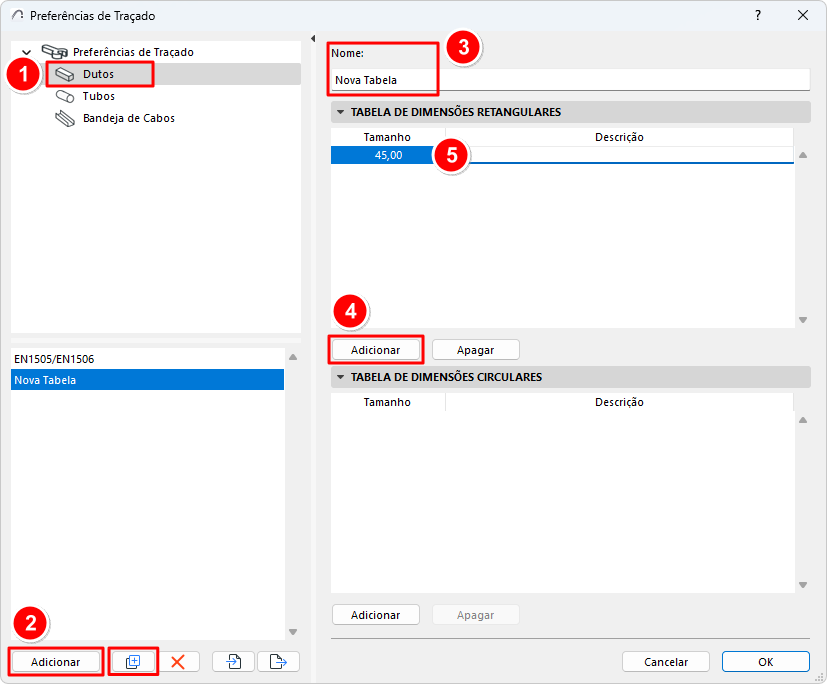

Criar nova Tabela de Dimensões
1.No lado esquerdo de Preferências de Traçado: selecione o tipo de Segmento (Dutos, Tubos e Bandeja de Cabos).
2.Clique no botão Adicionar ou Duplicar.
3.No lado direito, digite um nome para a nova tabela.
4.Clique em Adicionar.
5.Digite a dimensão e uma descrição opcional. As dimensões são classificadas automaticamente em ordem crescente.

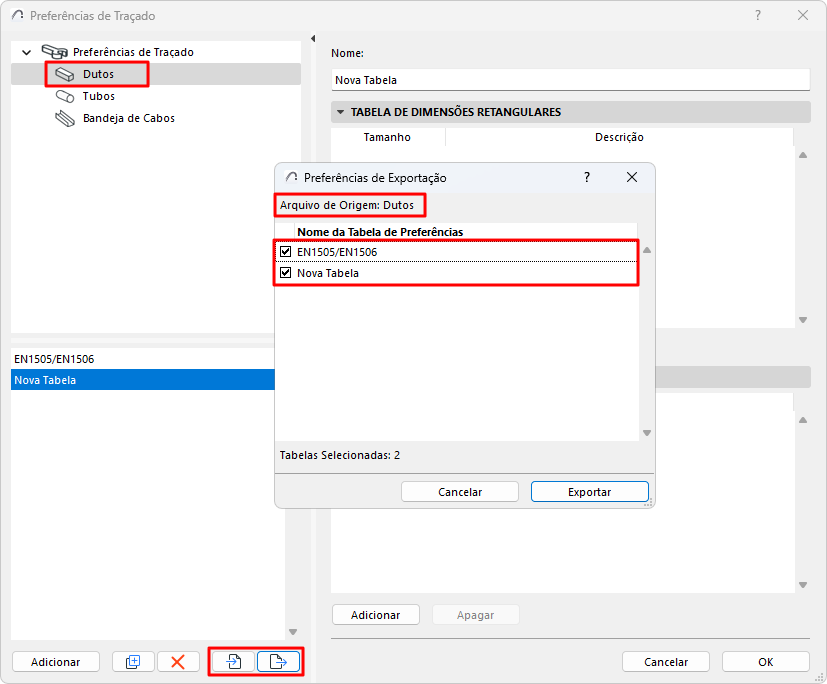

Importação e Exportação de Preferências de Traçado
Use os botões Importar e Exportar para compartilhar uma ou mais tabelas de Dimensões do tipo de Segmento selecionado, por meio de arquivos xml.
