Perfis de Viga/Pilar na exportação de SAF

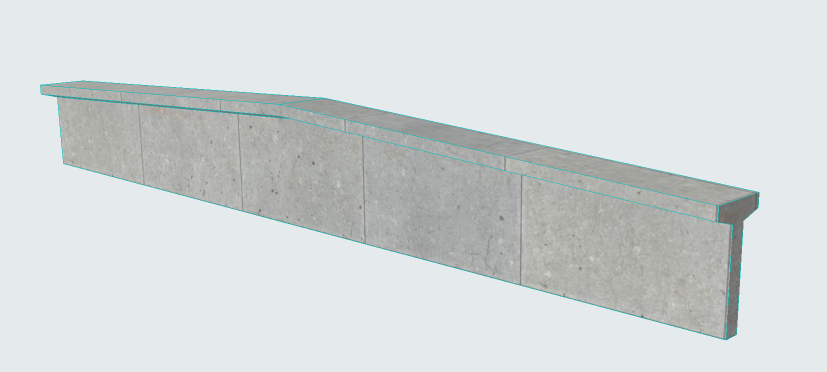

Alguns elementos definidos como Pilar ou Viga podem usar várias seções transversais e/ou vários Materiais de Construção:

•Vigas ou Pilares Multissegmentados

•Vigas ou Pilares Trapezoidais

•Um único Perfil Complexo com diferentes Modificadores de Perfil em cada Terminal

Tal Pilar ou Viga gera um único Membro 1D no Modelo Analítico Estrutural. Entretanto, você tem duas opções para lidar com a exportação de seções transversais para o SAF: usar um único Perfil de Substituição, ou exportar todas as seções transversais.

1.Vá para o painel Parâmetros Analíticos Estruturais de Definições de Viga ou Pilar.

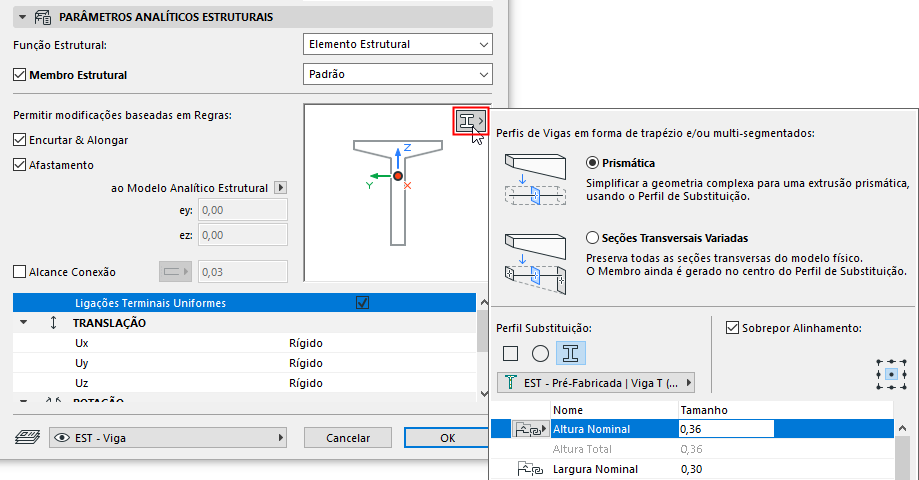

2.Se o elemento tiver uma seção transversal variada: o pop-up Perfil de Substituição estará disponível na janela de pré-visualização.

3.Escolha como exportar o(s) perfil(es) da seção(s) transversal(is):

•Prismático: exportar um único Perfil de Substituição para representar a seção transversal 1D de Membros. (Recomendado para cálculos iniciais de desenho esquemático)

•Várias seções transversais: Exportar todas as seções transversais do elemento 1D, preservando todos os detalhes do modelo físico. (Recomendado para as etapas do projeto onde os cálculos precisos são necessários).

4.Escolha uma estrutura para o núcleo do Perfil de Substituição: Perfil Retangular, Circular ou Complexo

Para uma estrutura de Perfil Complexo:

–Escolha um Perfil e defina os parâmetros editáveis (se houver). A lista inclui:

-Perfis disponíveis para Pilar ou Viga (conforme aplicável)

-Perfis que pelo menos incluem um componente que seja o núcleo

Para uma estrutura Retangular ou Circular:

–Escolha o material de construção e as dimensões

Substituir Alinhamento do Perfil de Substituição

Disponível com a opção Prismatico.

Por padrão, a origem do Perfil de Substituição é inserida na linha de referência do Membro.

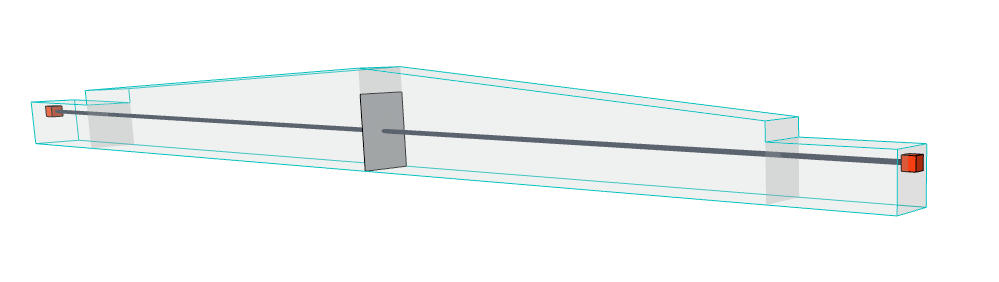

Posição padrão do Perfil de Substituição

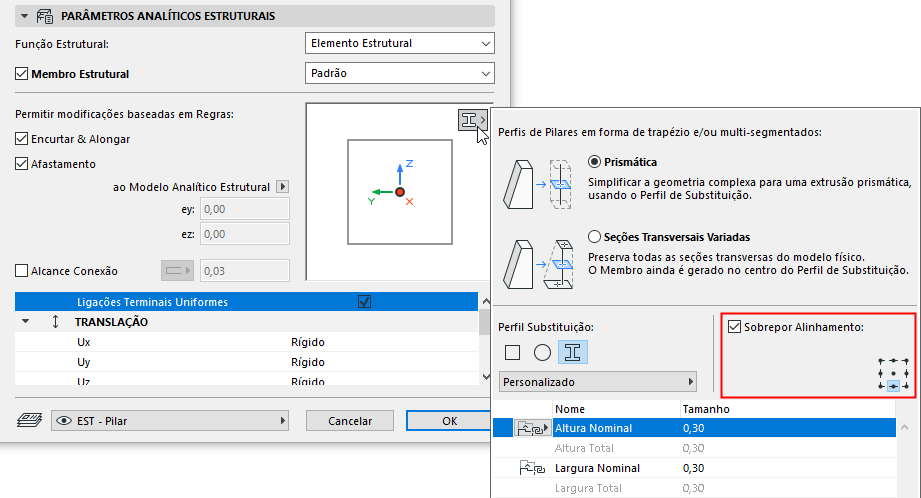

Se necessário, realinhe a Origem do Perfil para refletir melhor o modelo arquitetônico. Marque a caixa Sobrepor Alinhamento e escolha um ponto de ancoragem diferente:

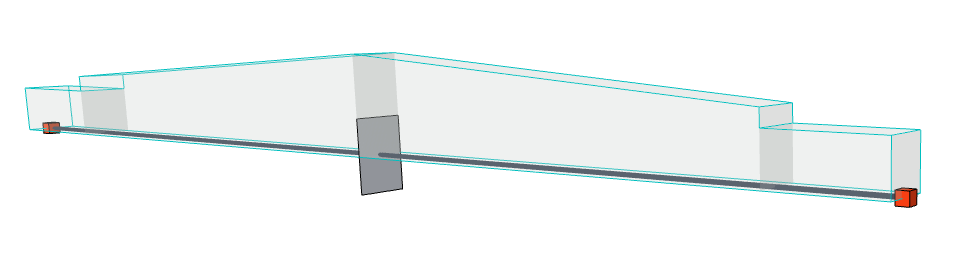

Posição de substituição do Perfil de Substituição

Mostrar Perfis dos Núcleos Estruturais

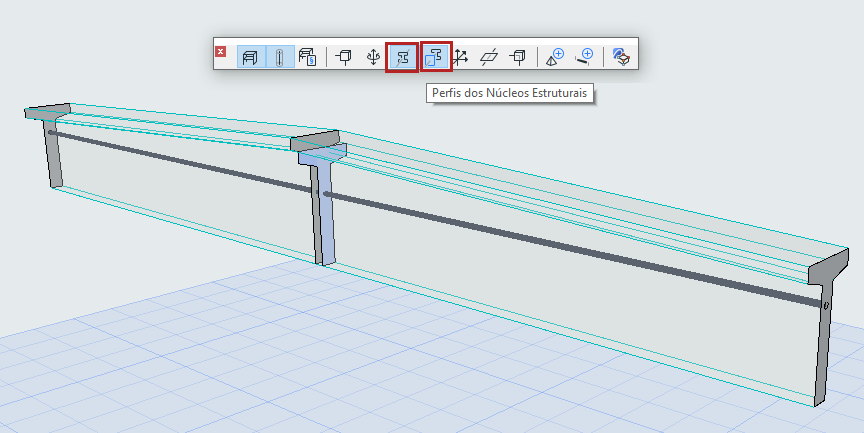

Ligue esta opção (na barra de ferramentas do Modelo Analítico Estrutural

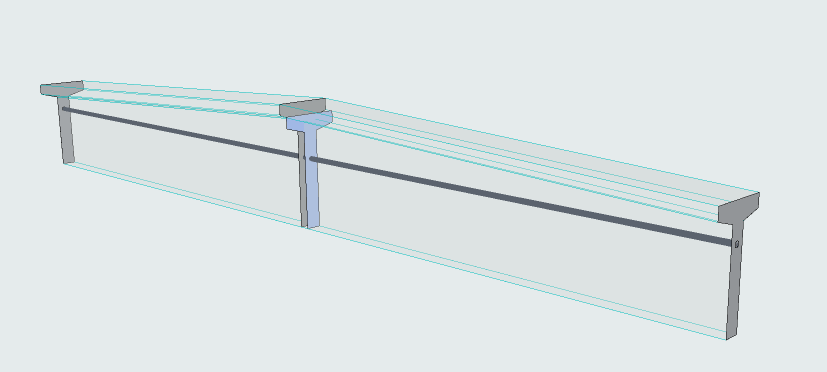

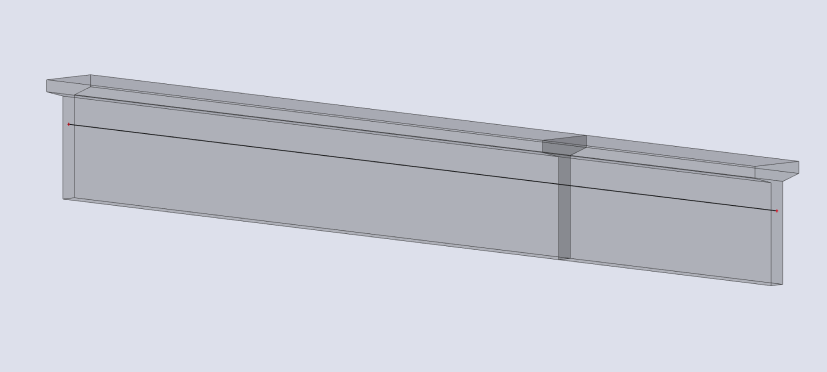

Perfil de substituição para as Seções Transversais Variáveis: Posição de Membro 1D

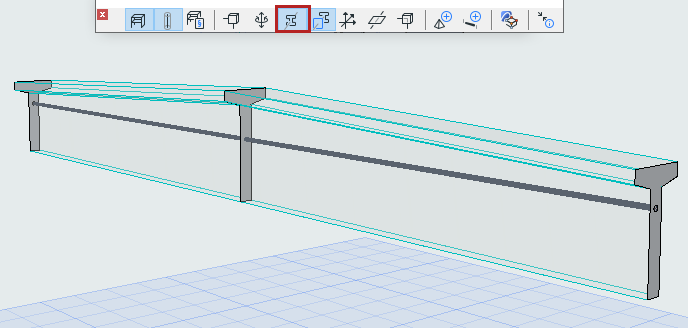

Para seções transversais variadas, o Perfil de Substituição é usado apenas para posicionar o Membro 1D, que é gerado em seu centro. Para ver este Perfil de Substituição, ligue a chave múltipla.

(A chave múltipla Mostrar Perfis também deve estar ativada)

Use esta opção de exibição para entender como o Membro 1D é posicionado em uma seção transversal variável.
