Exportar Arquivo SAF do Archicad

A exportação é baseada nas definições do Tradutor do SAF do projeto atual do Archicad. (Consulte Tradutores do SAF - Visão geral.)

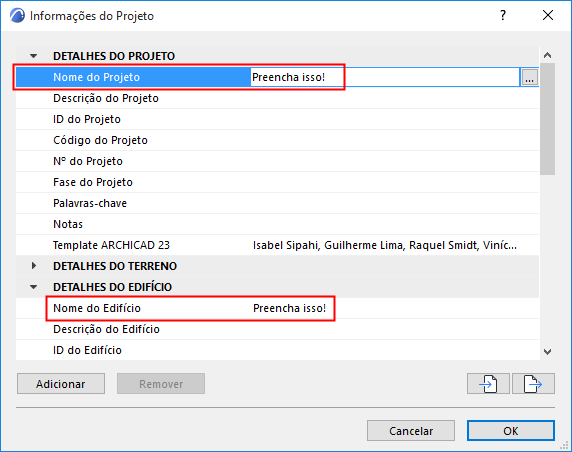

Dica: Antes da exportação, é recomendado preencher os seguintes campos na caixa de diálogo Informações do Projeto (Arquivo > Informações > Informação do Projeto).

–Nome do Projeto

–Nome do Edifício

Esses dados serão visíveis nas páginas das abas dos Dados do Projeto e do Modelo do arquivo SAF.

Para exportar o modelo analítico estrutural, siga um destes procedimentos:

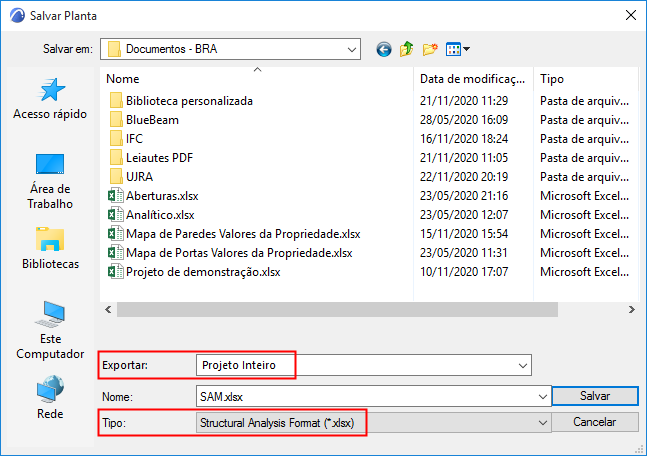

•A partir do projeto do Archicad (Planta ou Janela 3D), para isso use Arquivo > Salvar como

–Escolher Structural Analysis Format (*.xlsx)

–No pop-up Exportar, defina se deseja exportar o projeto Inteiro, os elementos visíveis na vista atual ou os elementos selecionados.

•A partir de Documentação > Publicar para exportar os membros analíticos visíveis em suas vistas publicadas. (Consulte Editor.)

Você também pode usar uma ferramenta de conexão para ferramentas de análise específicas, para um fluxo de trabalho mais rápido:

•Frilo Connection (desenvolvido pela Graphisoft): consulte Exportar para FRILO.

•SCIA Connection (desenvolvido pela SCIA), disponível para download aqui: Extensões de Parceiros
