Publicar o Hiper-modelo BIMx: Método do Publicador (método detalhado)

Crie e publique um Hiper-modelo no Archicad, usando o Publicador. Este método é recomendado (em oposição ao método rápido do Assistente) se você estiver familiarizado com os Conjuntos de Publicadores, pois fornece opções de exportação mais precisas e abrangentes:

•Escolha itens específicos dos Conjuntos de Publicador para serem publicados no Hiper-modelo

•Salve múltiplas vistas 3D, cada uma com definições diferentes (p. ex. fundo do modelo, tipos de texturas, definições do sol, etc.)

•Controle quais informações do elemento devem fazer parte do Hiper-modelo

Talvez seja necessário otimizar o modelo do Archicad antes de salvá-lo no formato BIMx para garantir o melhor desempenho possível.

Consulte BIMx: Notas sobre os Dados dos Modelos, Definições de Modelos 3D e Texturas.

Passo 1: Criar Conjunto Publicador

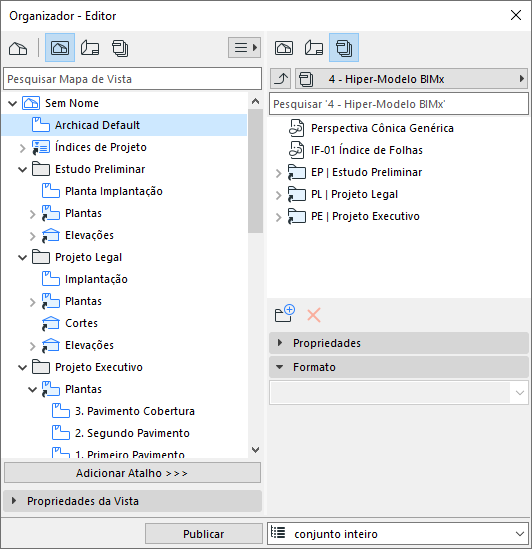

Use o modo Organizador do Publicador para criar o Conjunto Publicador desejado.

Consulte também Editor.

•Monte a combinação das vistas (incluindo um percurso da câmera, se necessário), leiautes ou subconjuntos e qualquer número de vistas 3D para acrescentar no Hiper-modelo

•Otimize o conteúdo de cada vista 3D – por exemplo, usando a Visualização da Estrutura, as Combinações de Vegetais ou os retângulo de seleção para limitar as vistas 3D

Passo 2: Definir Propriedades de Publicação

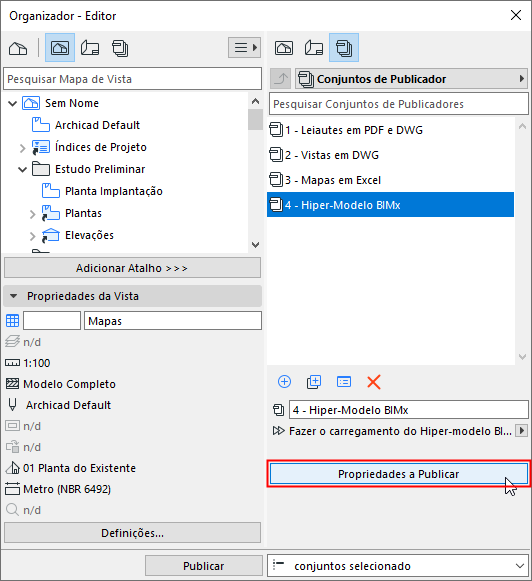

Abra a caixa de diálogo Propriedades editoriais.

Escolha como você gostaria de publicar o Hiper-modelo: ou Carregar ou Salvar.

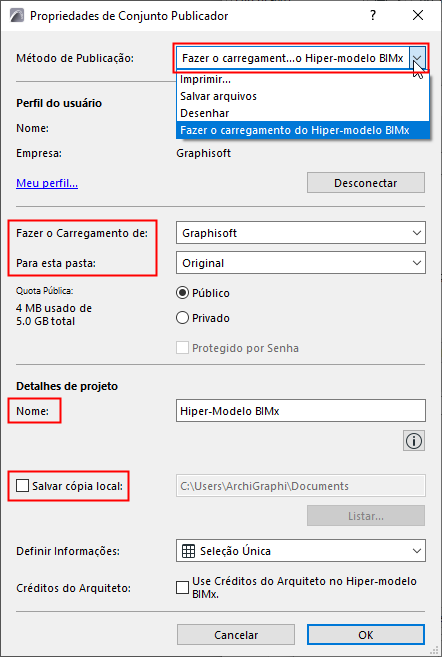

Fazer o carregamento do Hiper-modelo BIMx

Escolha este método de publicação para fazer o upload do arquivo para o Site de Transferência do Modelo BIMx em bimx.graphisoft.com.

•Faça login em sua conta da Graphisoft, se ainda não estiver conectado.

Se você não possui uma conta, inscreva-se na caixa de diálogo que aparece.

•Carregar para: Escolha a localização da empresa ou de seu próprio armazenamento.

•Para esta pasta: Escolha se o deseja carregar para o Domínio Público ou para uma Pasta Privada. Se escolher Pasta Privada, você pode, opcionalmente, proteger o arquivo com senha. O espaço de armazenamento disponível é mostrado à esquerda.

Nota: A opção Pasta Privada está disponível apenas no local de armazenamento da sua empresa, para usuários que possuem um Contrato de Serviço de Software (SSA), uma assinatura ou um  contrato Forward para o Archicad.

• Nome: Opcionalmente, mude o nome do arquivo do Hiper-modelo.

•Salvar cópia local: Marque esta caixa e digite um caminho de destino para o arquivo, caso você deseje salvar uma cópia local do Hiper-modelo, além de fazer o upload para o Site de Transferência do Modelo BIMx.

Ver também Etapa 3: Conjunto de Informações e Passo 4: Usar Créditos do Arquiteto (abaixo) para obter informações sobre essas opções.

Salvar Hiper-modelo BIMx

•Escolha Salvar arquivos método de publicação

•Escolha Criar um arquivo único

•Caminho: Digite o destino.

•Escolha o formato BIMx Hyper-model

Etapa 3: Conjunto de Informações

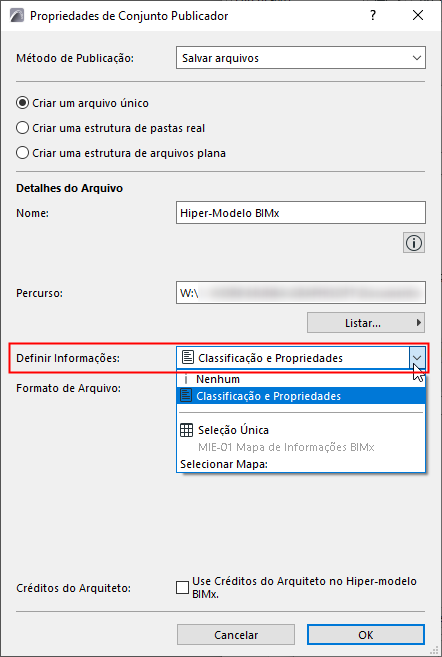

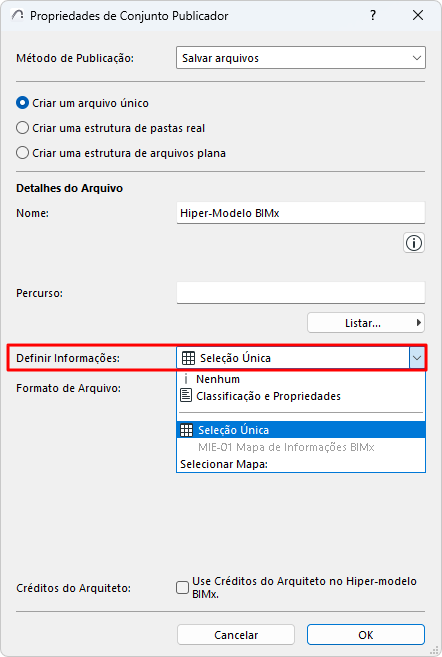

Use o pop-up Definir Informações para controlar quais informações dos elemento do modelo devem estar disponíveis para os visualizadores do modelo BIMx:

•A opção Classificação e Propriedades usa os dados definidos para cada elemento no Painel Classificação e Propriedades de sua caixa de diálogo Definições de Elemento.

•Escolha Nenhum se você não desejar que o destinatário visualize quaisquer informações dos elementos (por exemplo, se o destinatário só vai estar vendo a geometria do modelo como um todo, e não precisa de quaisquer detalhes sobre os diferentes elementos dos componentes).

•Selecionar Mapa: Clique esta opção para abrir um pop-up onde você pode escolher um ou mais de seus Esquemas de Mapa de elementos. O modelo BIMx usará os dados definidos no(s) mapa(s) selecionado(s).

Uma vez que você pode escolher um ou mais Mapas aqui, você poderá achar útil dividir os dados personalizados exportados em várias Planilhas (por exemplo, por tipo de elemento). Isso acelera o processo de atualização e publicação e facilita a gestão de dados.

• A opção Padrão MEI para a saída BIMx usa os dados definidos em um Mapa de Elementos Interativos deste nome. Este Mapa é fornecido no template padrão de fábrica que vem no Archicad (para o mercado internacional), mas você é livre para modificar o esquema conforme necessário, ou para escolher qualquer outro mapa(s).

Passo 4: Usar Créditos do Arquiteto

Marque esta caixa para exibir informações sobre o arquiteto do projeto quando o Hiper-modelo for aberto em um aplicativo BIMx.

Você deve primeiro definir esta informação no Archicad em Arquivo > Informações > Previsualização do Projeto & Créditos do Arquiteto no BIMx.

Consulte Créditos do Arquiteto no BIMx.

Passo 5: Definir Opções de exportação BIMx - para cada vista 3D

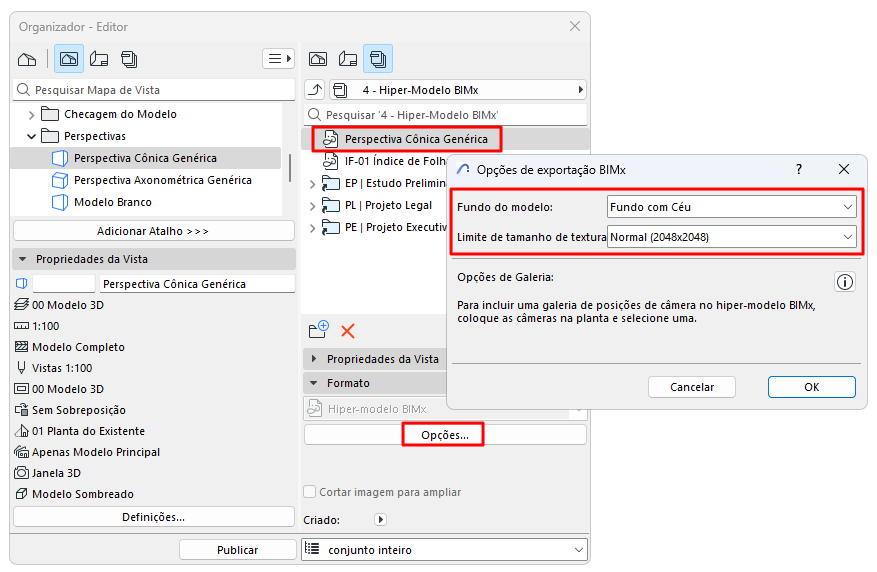

No conjunto Publicador: selecione uma vista 3D e clique em Opções.

Modelo de fundo

Escolha um fundo para usar enquanto explora o modelo 3D no BIMx.

O "Fundo com Céu" é a imagem padrão do fundo do BIMx.

Limite de tamanho da textura

as texturas dos modelos 3D podem proporcionar efeitos visuais atraentes, mas também afetam o tamanho do modelo e a velocidade de exportação.

Redefinir o limite "Normal" padrão, dependendo de suas necessidades:

•o limite inferior pode acelerar o tempo de exportação e limitar o tamanho do modelo

•limite superior pode resultar em detalhes visuais aprimorados (e também o tamanho de arquivo maior).

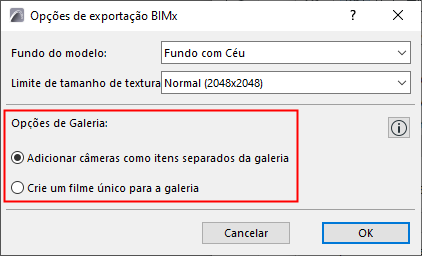

Passo 6: Opções de Galeria para Percurso da Câmera

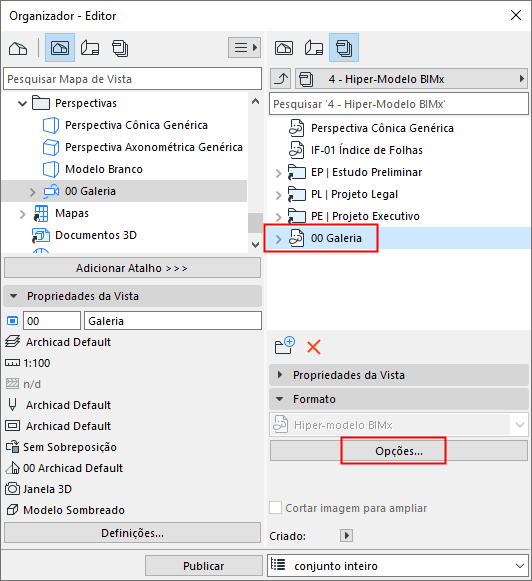

Se o seu Conjunto Publicador incluir um percurso da câmera: selecione o percurso da câmera no Organizador para definir as opções da Galeria.

•Adicionar câmeras como itens separados da galeria: Um item separado de galeria (um ponto de vista de imagem) será criado a partir de cada câmera no percurso atual da câmera do Archicad (No BIMx, você pode combinar esses itens da galeria em uma apresentação)

•Criar um único filme para a galeria: Um único item de galeria de tipo de filme item será criado a partir do percurso atual da câmera do Archicad.

Passo 6: O Processo de Publicação

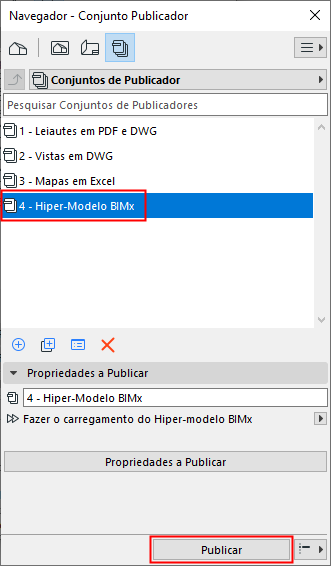

No Publicador, selecione o seu Conjunto Publicador e clique em Publicar.

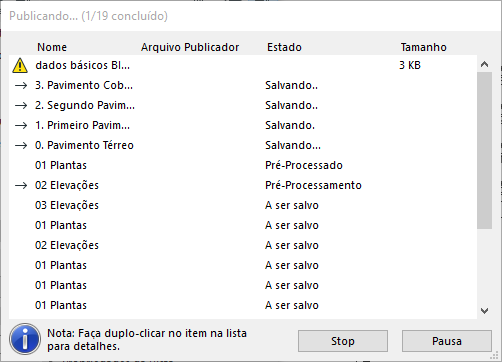

A caixa de diálogo do processo Publicador aparece:

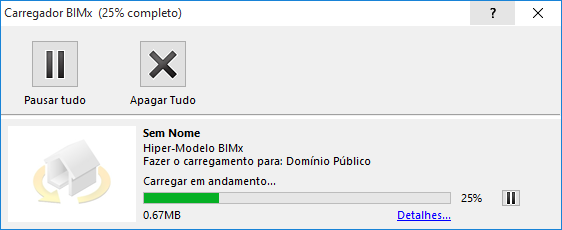

Se você estiver carregando o Hiper-Modelo BIMx no site de transferência do Modelo BIMx, o Carregador BIMx acompanhará o status do carregamento. Utilize esta caixa de diálogo para parar o carregamento ou para reiniciar o processo, quando necessário.

Clique em Detalhes para obter mais informações.
