O Archicad pode abrir e salvar o formato de arquivo FBX.
Use o FBX para transferir seus modelos 3D de e para outros aplicativos de modelagem 3D, geralmente para renderização.
Você também pode abrir objetos no formato FBX (por exemplo, de repositórios de objetos) diretamente no Archicad.
Abrir
Abrir ou agrupar um arquivo FBX (.fbx) no Archicad com um destes comandos:
•Arquivo > Abrir (abre um novo modelo no Archicad)
•Arquivo > Interoperabilidade > Agrupar (adiciona o modelo a um projeto do Archicad em execução)
•Arquivo > Bibliotecas e Objetos > Importar FBX como objeto GDL (importa o modelo sem colocá-lo no projeto)
•Arrastar e soltar
Na importação, o modelo FBX é salvo como um objeto GDL na Biblioteca Interna.

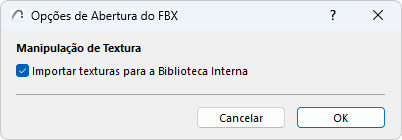

A caixa de diálogo Opções de Abertura do FBX, é o local onde você pode decidir como lidar com as texturas: marque a caixa se quiser importar texturas e salvá-las na biblioteca incorporada do projeto do Archicad.
Salvar
Salvar o modelo Archicad no FBX resulta em um único arquivo FBX que conterá as informações de geometria, superfície e textura.
1.Ative a Janela 3D.
2.Use Arquivo > Salvar como.
3.Escolha o formato de arquivo FBX e clique em Salvar.
A caixa de diálogo Salvar Opções de FBX é aberta:

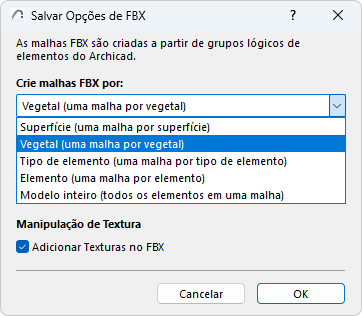

Criar malhas FBX por:
Quando você exporta o modelo do Archicad, o arquivo FBX resultante consiste em malhas, que separam o modelo em partes menores. Essas malhas FBX são construídas a partir de grupos lógicos de elementos do Archicad.
Escolha uma lógica de agrupamento:
•Superfície (uma malha por superfície): Cria uma malha para elementos com a mesma superfície.
•Vegetal (uma malha por vegetal): Criar uma malha para elementos no mesmo vegetal.
•Tipo de elemento (uma malha por tipo de elemento): Criar uma malha para elementos do mesmo tipo (uma malha para todas as Paredes, uma malha para todas as Vigas, etc.)
•Elemento (uma malha por elemento): Crie uma malha separada para cada elemento. Cada elemento hierárquico (como Parede Cortina) é exportado como uma única malha.
•Modelo inteiro (todos os elementos em uma malha): Crie uma única malha FBX de todos os elementos.

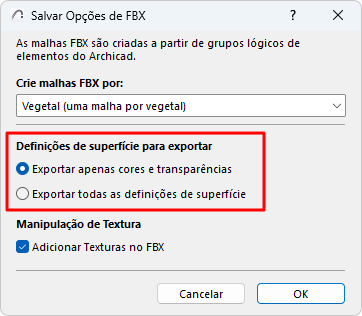

Definições de superfície para exportar
As superfícies do Archicad incluem uma variedade de parâmetros relacionados à luz. Escolha quais parâmetros de superfície exportar.
•Exportar apenas cores e transparência: Para cada superfície, exporte apenas os valores de cores e transparências - ignore os valores de intensidade. Esse modo maximiza a compatibilidade com outros aplicativos.
•Exportar todas as definições de superfície: Todos os parâmetros são preservados - isso pode ser útil se você planeja reimportar o modelo para o Archicad.
Manipulação de textura
Incorporar texturas no FBX: marque para exportar texturas e incorporá-las ao arquivo FBX resultante.
